9. Description

L'appareil Kinetec Breva™ est un appareil portable, monobloc.
Il se compose des éléments suivants :
6
5
7
9
10
12
14 • Afficheur cristaux liquides (2 lignes de 16 caractères)
15 • Touche de sélection du mode BY-Pass
16 • Touche de sélection du mode de réglage des seuils de douleurs
17 • Touche de sélection du mode ECHAUFFEMENT
18 • Touche du mouvement Eversion / Inversion
19 • Touche de mouvement Flexion plantaire / Flexion dorsale.
20 • Touche de réglage de la limite supérieure du mouvement.
21 • Touche de réglage de la limite inférieure du mouvement
22 • Touches de modification des valeurs de fonctionnement.
23 • Touche de départ du mouvement.
24 • Touche d'arrêt du mouvement.
25 • Touche de sélection de la FORCE d'inversion.
26 • Touche de sélection de la VITESSE.
27 • Touche de sélection des PAUSES.
28 • Touche de sélection de programmation du temps de séance.
29 • Touche d'accès pour la sélection des pré-programmes.
Détails Afficheur :
A • Ligne de 16 caractères permettant l'affichage de différents
messages lors de la mise en route de l'appareil puis le type
de mouvement lors du fonctionnement.
B • Ligne de 16 caractères permettant l'affichage de différents
messages lors de la mise en route de l'appareil puis
affichage des paramètres de fonctionnement.
C • Zone de 3 caractères indiquant la limite inférieure.
D • Zone de 4 caractères indiquant différents messages : RUN,
STOP, EXT, FLEX, ...
E • Zone de 3 caractères indiquant l'angle instantané du
genou, cette valeur évolue avec le mouvement.
F • Zone de 3 caractères indiquant la limite supérieure.
Kinetec Breva™

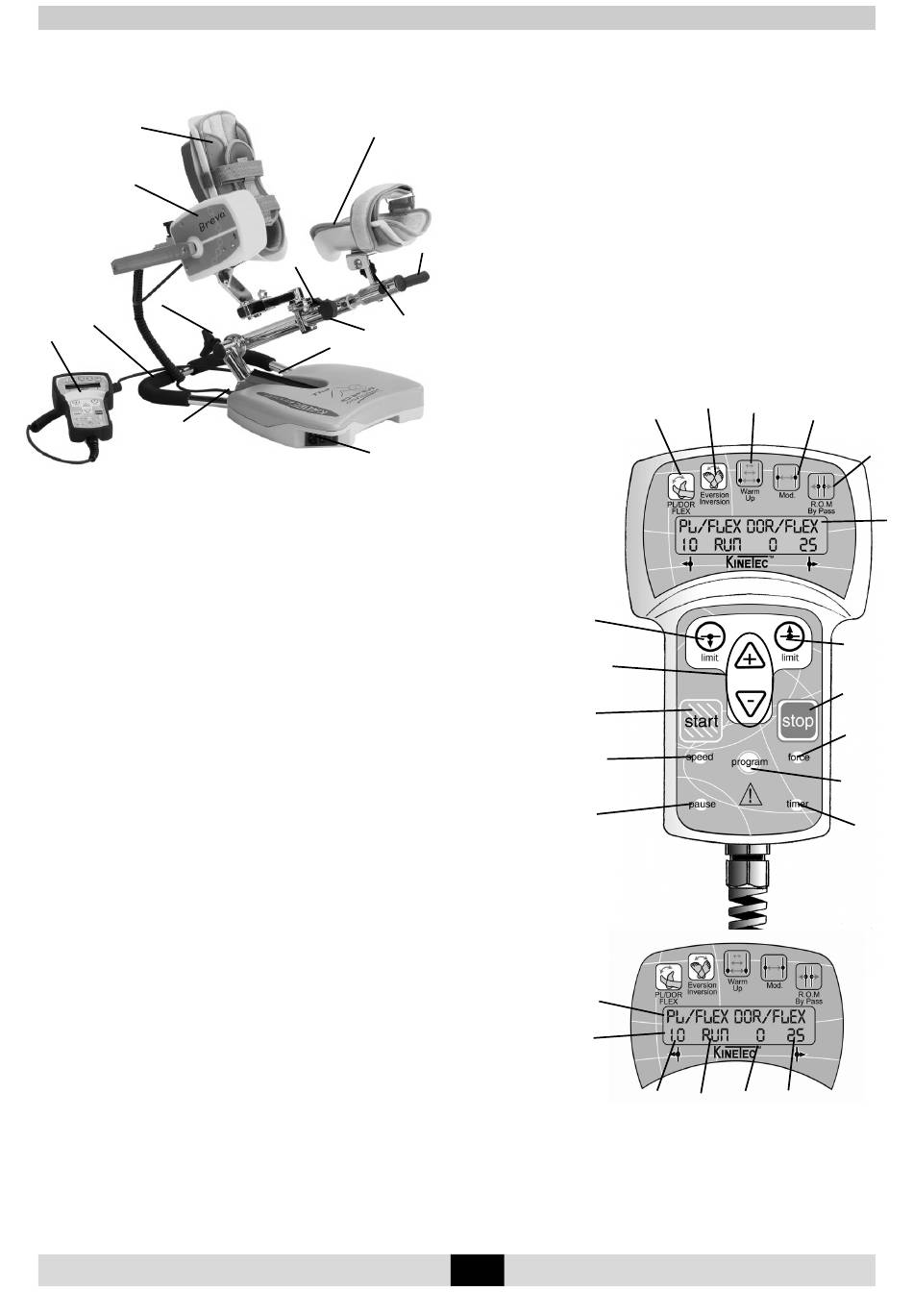

1 • Gouttière mollet
1
2 • Bouton de réglage du support mollet
3 • Bouton de réglage de la longueur de jambe.
4 • Bouton de blocage de la position du moteur
5 • Moteur
6 • Support de pied
7 • Bouton de blocage de l'orientation chaise ou lit
8
8 • Poignée de manutention
4
9 • Poignée de transport
10 • Télécommande
2 11 • Interrupteur Marche/Arrêt
3
12 • Connecteur moteur
13
13 • Connecteur télécommande
11
21
22
23
26
27
