2
2
Utilisation de la pompe
à chaleur
2.1 Domaine d'utilisation
La pompe à chaleur eau glycolée-eau peut être utilisée dans les
installations de chauffage déjà en place ou nouvelles. L'eau gly-
colée sert de fluide caloporteur dans la pompe à chaleur.
Comme source de chaleur, des sondes géothermiques, des col-
lecteurs enterrés ou d'autres installations similiaires peuvent être
utilisés.
2.2 Fonctionnement
Le sol emmagasine la chaleur apportée par le soleil, le vent et la
pluie. Cette chaleur géothermique est captée par l'eau glycolée
à température basse dans le collecteur enterré, la sonde géo-
thermique ou autre. Un circulateur refoule ensuite l'eau glycolée
ainsi « chauffée » vers l'évaporateur de la pompe à chaleur dans
lequel la chaleur est délivrée au fluide frigorigène du circuit frigo-
rifique. Par cette opération, l'eau glycolée se refroidit à nouveau
de manière à pouvoir une nouvelle fois, dans le circuit d'eau gly-
colée, absorber de l'énergie thermique.
Cependant, le fluide frigorigène est aspiré par le compresseur à
commande électrique, compressé et « pompé » à un niveau de
température plus élevé. L'énergie électrique mise à disposition
tout au long de ce procédé n'est pas perdue, elle est transférée
au contraire également en grande partie au fluide frigorigène.
Le fluide frigorigène arrive alors dans le condenseur où à son
tour, il transmet l'énergie thermique à l'eau de chauffage. Ainsi,
l'eau de chauffage chauffe et atteint des températures pouvant
aller, en fonction du point de fonctionnement, jusqu'à 60 °C.
F-3
All manuals and user guides at all-guides.com
3
Il s'agit d'une pompe à chaleur pour installation intérieure, prête
à brancher, avec jaquette en tôle, panneau de commande et ré-
gulateur intégré. Le fluide frigorigène R407C est utilisé dans le
circuit réfrigérant, il est sans HCFC, non combustible et ne détruit
pas la couche d'ozone.
Sur le panneau de commande figurent toutes les pièces néces-
saires à l'utilisation de la pompe à chaleur. Une sonde pour me-
surer la température du mur extérieur et son petit matériel de
fixation ainsi qu'un collecteur d'impuretés sont livrés avec l'appa-
reil. Les raccordements pour la tension destinée au courant de
charge et de commande doivent être effectués par le client.
La ligne d'alimentation de la pompe à eau glycolée, installée par
le client, doit être raccordée au panneau de commande. A cette
occasion, prévoir une protection moteur, si nécessaire.
La connexion du collecteur au distributeur d'eau glycolée doit
être réalisée par le client.

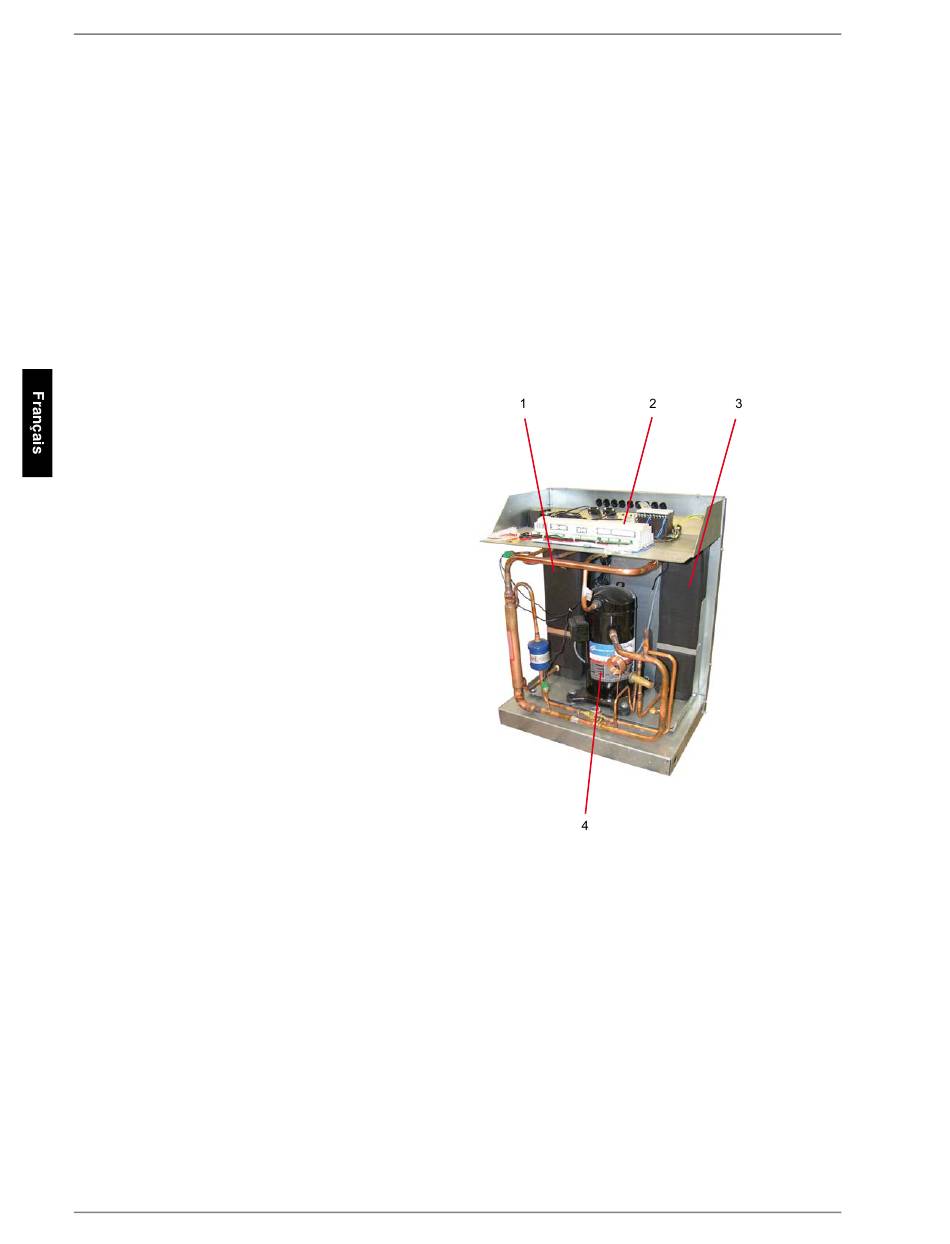

1)
2)
3)
4)
Appareil de base
Condenseur
Panneau de commande
Evaporateur
Compresseur
