WI 50TU - WI 100TU
3

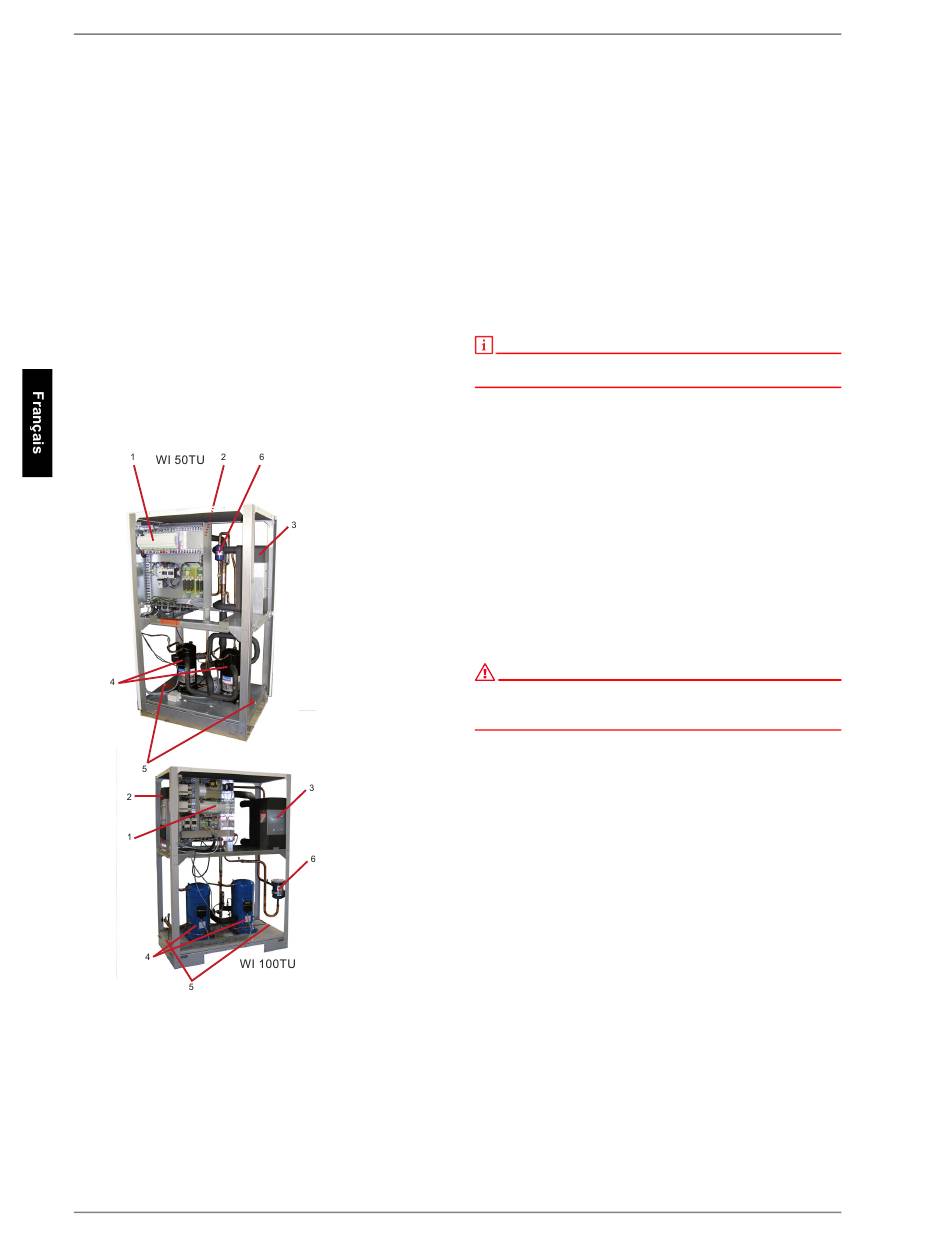

Appareil de base
Il s'agit d'une pompe à chaleur pour installation intérieure, prête
à brancher, avec jaquette en tôle, boîtier électrique et gestion-
naire de pompe à chaleur intégré. Le circuit réfrigérant est
« hermétiquement fermé » et contient le fluide frigorigène fluoré
R404A avec une valeur de PRG de 3784, répertorié dans le pro-
tocole de Kyoto. Il est sans HCFC, inoffensif pour la couche
d'ozone et ininflammable.
Dans le boîtier de commande figurent toutes les pièces néces-
saires à l'utilisation de la pompe à chaleur. Une sonde de me-
sure de la température extérieure et son matériel de fixation ainsi
qu'un filtre sont livrés avec la pompe à chaleur. Les raccorde-
ments pour la tension destinée au courant de charge et de com-
mande doivent être effectués par le client.
La ligne d'alimentation de la pompe primaire, installée par les
soins du client, doit être raccordée au panneau de commande.
À cette occasion, prévoir un disjoncteur de moteur - pour le cas
où ce serait nécessaire.
Les composants hydrauliques du côté de l'eau de puits doivent
être réalisés par le client.
1)
Commande
2)
Évaporateur
3)
Condenseur
4)
Compresseur
5)
Protection de transport
6)
Filtre déshydrateur
FR-4
All manuals and user guides at all-guides.com
4
4.1 Brides de raccordement
Grâce aux brides de fixation à joint plat, il est possible, en option,
de raccorder l'appareil par brides.
4.2 Télécommande
Une station de télécommande est disponible comme accessoire
spécial pour améliorer le confort. La commande et le guidage par
menus sont identiques à ceux du gestionnaire de pompe à cha-
leur. Le raccordement s'effectue via un câble de téléphone à 6
fils (accessoires spéciaux) avec fiche Western.
REMARQUE
Peut être utilisé directement comme station de télécommande dans le cas
de régulateurs de chauffage à unité de commande amovible.
4.3 Système de contrôle-
Le gestionnaire de pompe à chaleur peut être relié au réseau
d'un système de contrôle-commande des bâtiments grâce à la
carte d'interface respective. Pour le raccordement précis et le
paramétrage de l'interface, respecter les instructions de mon-
tage supplémentaires de la carte d'interface.
Les liaisons réseau suivantes sont possibles pour le gestionnaire
de pompes à chaleur :
En cas de commande externe de la pompe à chaleur ou des circulateurs,
prévoir un commutateur de débit supplémentaire, servant à empêcher la
mise en marche du compresseur en cas d'absence de débit.
452234.66.37 · FD 9205
Accessoires
commande des bâtiments
Modbus
EIB, KNX
Ethernet
ATTENTION !
www.dimplex.de
