Fournitures
3.1 Appareil de base

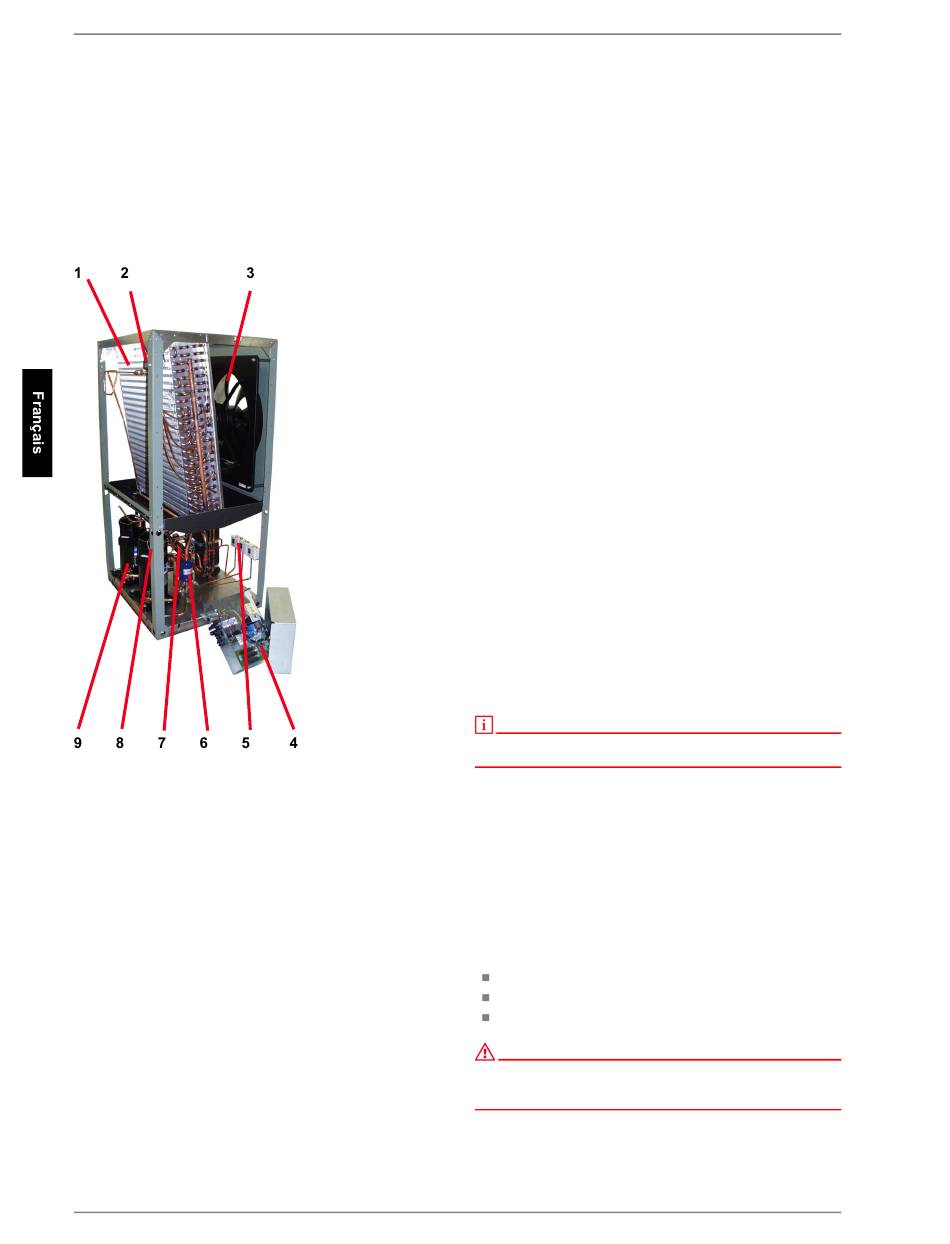

La pompe à chaleur est livrée sous forme compacte et contient
les composants énumérés ci-dessous.
Le circuit réfrigérant est « hermétiquement fermé » et contient le
fluide frigorigène fluoré R404A avec une valeur de PRG de 3260,
répertorié dans le protocole de Kyoto. Il est sans HCFC, inoffen-
sif pour la couche d'ozone et ininflammable..
1)
Evaporateur
2)
Clapet anti-retour
3)
Ventilateur
4)
Boîtier électrique
5)
Pressostats
6)
Sèche-filtre
7)
Condenseur
8)
Détendeur
9)
Compresseur
FR-4
All manuals and user guides at all-guides.com
3.2 Boîtier électrique
Le boîtier électrique est monté dans la pompe à chaleur. Le boî-
tier électrique peut être rabattu après avoir retiré l'habillage fron-
tal inférieur et dévissé la vis de fixation se trouvant en haut à
droite.
Dans le boîtier électrique se trouvent les bornes de connexion au
secteur ainsi que les contacteurs de puissance, l'unité de démar-
rage progressif et le gestionnaire de pompe à chaleur.
3.3 Gestionnaire de pompe à
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il commande
et surveille toute l'installation de chauffage en fonction de la tem-
pérature extérieure, de la production d´eau chaude et des dispo-
sitifs de sécurité.
La sonde de température extérieure à installer par le client, y
compris son matériel de fixation est fournie avec le gestionnaire
de pompe à chaleur.
Mode de fonctionnement et utilisation du gestionnaire de pompe
à chaleur sont décrits dans les instructions d'utilisation livrées
avec l'appareil.
4
4.1 Télécommande
Une station de télécommande est disponible comme accessoire
spécial pour améliorer le confort. La commande et le guidage par
menus sont identiques à ceux du gestionnaire de pompe à cha-
leur. Le raccordement s'effectue via un câble de téléphone à 6
fils (accessoires spéciaux) avec fiche Western.
REMARQUE
Peut être utilisé directement comme station de télécommande dans le cas
de régulateurs de chauffage à unité de commande amovible.
4.2 Système de contrôle-
Le gestionnaire de pompe à chaleur peut être relié au réseau
d'un système de contrôle-commande des bâtiments grâce à la
carte d'interface respective. Pour le raccordement précis et le
paramétrage de l'interface, respecter les instructions de mon-
tage supplémentaires de la carte d'interface.
Les liaisons réseau suivantes sont possibles pour le gestionnaire
de pompes à chaleur :
En cas de commande externe de la pompe à chaleur ou des circulateurs,
prévoir un commutateur de débit supplémentaire, servant à empêcher la
mise en marche du compresseur en cas d'absence de débit.
chaleur
Accessoires
commande des bâtiments
Modbus
EIB, KNX
Etherne
ATTENTION !
