LI 9TES
3
Fournitures
3.1 Appareil de base

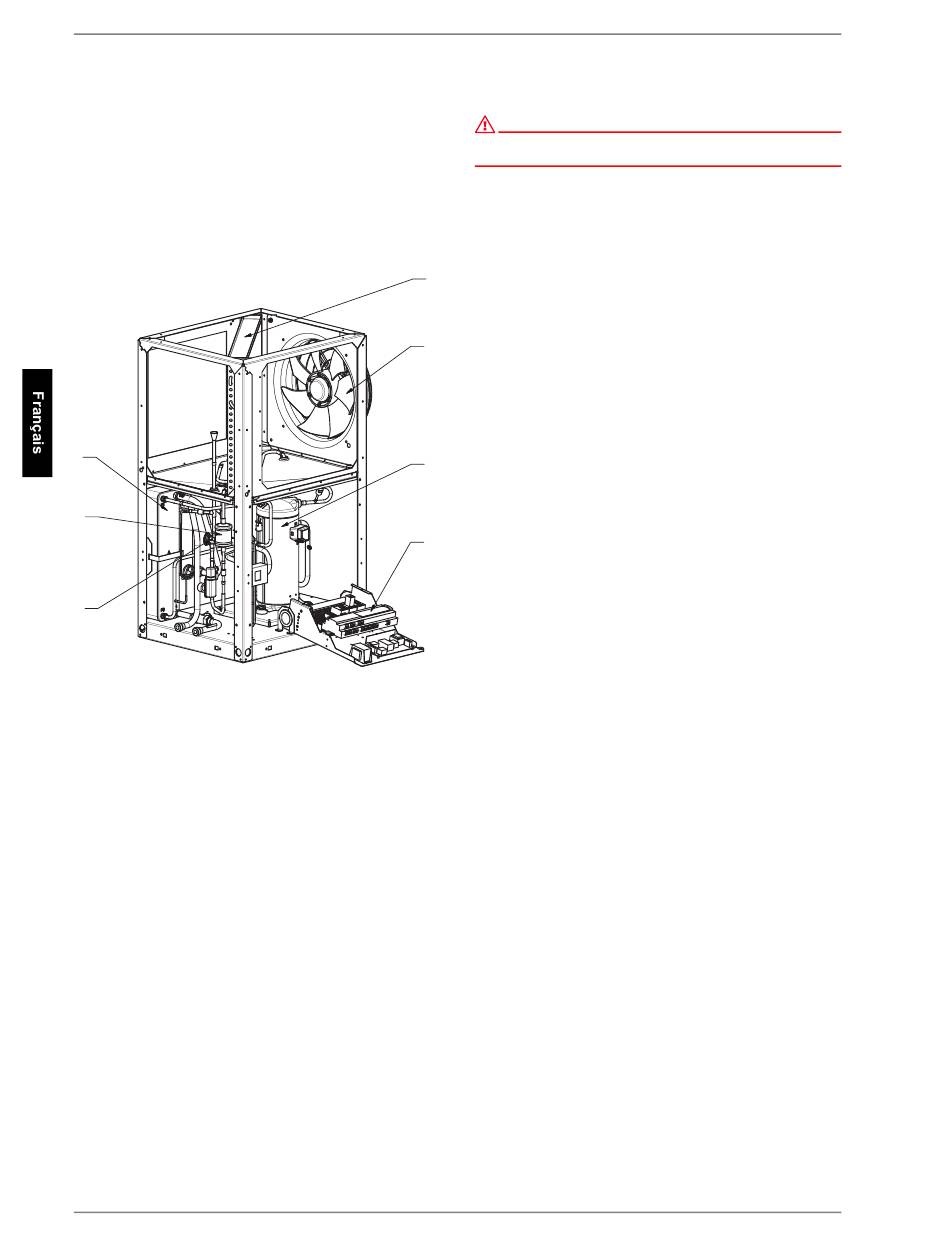

La pompe à chaleur est livrée sous forme compacte et contient
les composants énumérés ci-dessous.
Le circuit réfrigérant est « hermétiquement fermé » et contient le
fluide frigorigène fluoré R410A avec une valeur de PRG de 1975,
répertorié dans le protocole de Kyoto. Il est sans HCFC, inoffen-
sif pour la couche d'ozone et ininflammable.
7
6
5
1)
Evaporateur
2)
Ventilateur
3)
Compresseur
4)
Boîtier électrique
5)
Détendeur
6)
Sèche-filtre
7)
Condenseur
FR-3
All manuals and user guides at all-guides.com
3.2 Boîtier électrique
Avant d'ouvrir l'appareil, assurez-vous que tous les circuits électriques
sont bien hors tension.
Le boîtier électrique est monté dans la pompe à chaleur. Le boî-
tier électrique peut être rabattu après avoir retiré l'habillage fron-
tal inférieur et dévissé la vis de fixation se trouvant en haut à
droite.
Dans le boîtier électrique se trouvent les bornes de connexion au
1
secteur ainsi que les contacteurs de puissance, l'unité de démar-
rage progressif et le gestionnaire de pompe à chaleur.
3.3 Gestionnaire de pompe à
2
Le gestionnaire de pompe à chaleur est un appareil de com-
mande et de régulation électronique facile à utiliser. Il commande
et surveille toute l'installation de chauffage en fonction de la tem-
pérature extérieure, de la production d´eau chaude et des dispo-
sitifs de sécurité.
3
La sonde de température extérieure à installer par le client, y
compris son matériel de fixation est fournie avec le gestionnaire
de pompe à chaleur.
Mode de fonctionnement et utilisation du gestionnaire de pom-
4
pes à chaleur sont décrits dans les instructions d'utilisation li-
vrées avec l'appareil.
3.4 Fournitures supplémentaires
Contenu
2 x
2 x
2 x
2 x
4 x
452161.66.02 · FD 9203
ATTENTION !
chaleur
joint circulaire pour raccord de conduit
équerre de fixation
cheville 10 mm
SHR 8x80
SHR M4x8
www.dimplex.de
