SECTION 2—INSTALLATION
Installation du dossier - Fauteuil roulant électrique Invacare
avec Power Recline
REMARQUE: ce système de montage est fixe et ne permet donc
ni un réglage de la largeur, ni de la profondeur ni de l'angle.
REMARQUE: Pour cette procédure, se référer à la
FIGURE 2.8 à FIGURE 2.9.
1.
Placer une rondelle plate sur deux vis à tête
hexagonale.
2.
Insérer une vis à tête hexagonale dans chaque trou de
fixation dans la tige en canne du support de fixation.
3.
Fixer de manière làche les vis à tête hexagonale et les
rondelles plates au support de fixation de la tige en
canne avec deux écrous en T.
4.
Répéter les ÉTAPES 1 à 3 pour fixer la boulonnerie au
support de fixation de l'autre tige en canne.
5.
Aligner et insérer les écrous en T dans les fentes en T
dans les cannes de derrière.
6.
Régler le dossier en position souhaitée sur les tiges en
cannes.
7.
Serrer légèrement les vis à tête hexagonale.
REMARQUE: après avoir effectué les réglages de hauteur
nécessaires, passer à l'ÉTAPE 11 de cette procédure.
8.
De chaque côté du fauteuil, desserrer mai NE PAS
retirer les deux vis à tête creuse qui fixent la coquille
du dossier et les plaques de boulonnerie au support
de fixation de la tige en canne.
9.
Régler le dossier à la hauteur souhaitée le long des
fentes verticales des deux côtés de la coquille du
dossier.
10. Serrer les vis à tête creuse en fixant les plaques de
boulonnerie et la coquille du dossier aux supports de
fixation des tiges en canne.
11. Serrer solidement les vis à tête hexagonale.
REMARQUE: après installation et avant utilisation, tirer le
dossier vers le haut pour vous assurer qu'il est bloqué.
Dossier de positionnement InTouch™PCS™
Fente en T de la tige en
canne de derrière

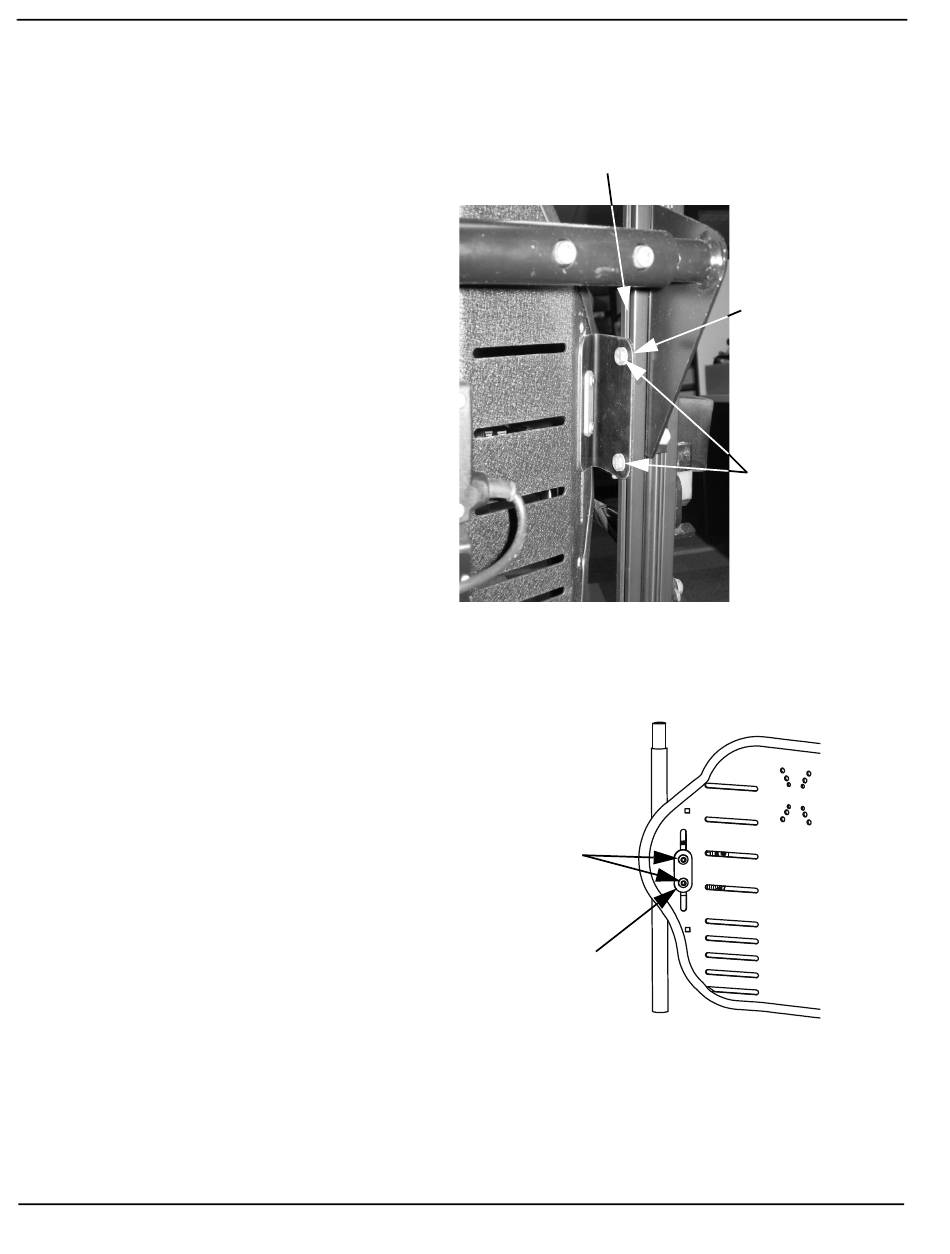

FIGURE 2.8 Détails d'installation sur un fauteuil roulant
électrique Invacare avec Power Recline
Vis à tête
creuse
Plaque de
boulonnerie
FIGURE 2.9 Réglage dehauteur secondaire
24
Support de fixation
de la tige en canne
Vis à tête hexagonale
et rondelle plate
Part No 1163138
