C hâssis de batterie de véhicule hybride (HV) et batterie
auxiliaire
La RX 400h contient un châssis de batterie pour véhicule hybride (HV)
à haute tension et une batterie auxiliaire basse tension. Le châssis de
batterie HV contient des modules de batterie scellés au nickel-métal-
hydrure (NiMH) et la batterie auxiliaire est de type au plomb pour
automobile ordinaire.
Châssis de batterie HV

Le châssis de batterie HV est enfermé dans un boîtier en métal fermement
fixé à la traverse du panneau de plancher de la zone d
siège arrière. Le boîtier en métal est isolé contre la haute tension et caché
par un couvercle dans la zone de l'habitacle.

Le châssis de batterie HV se compose de 30 modules de batterie NiMH à
basse tension (9,6 Volts) branchés en série afin de produire environ
288 Volts. Chaque module de batterie NiMH est étanche et contenu dans
un boîtier en métal.

L'électrolyte utilisé dans le module de batterie NiMH est un mélange
'
alcalin d hydroxyde de potassium et de sodium. L'électrolyte est absorbé
dans les plaques de cellule de batterie et formera un gel qui, normalement,
ne fuit pas, même en cas de collision.

Dans le cas improbable où le châssis de batterie est surchargé, les
modules ventilent les gaz directement à l
durite de ventilation.
Châssis de batterie HV
Tension du châssis de batterie
Nombre de modules de batterie NiMH dans le
châssis
Tension de module de batterie NiMH
Dimensions du châssis de batterie NiMH
Poids du châssis de batterie NiMH
'
habitacle, sous le
'
extérieur du véhicule par une
288 Volts
30
9,6 Volts
25 x 43 x 7 pouces
(63 x 108 x 18 cm)
152,1 lb
(69 kg)
Composants alimentés en électricité par le châssis de batterie HV

Moteur électrique avant

Inverseur/Convertisseur 

Générateur électrique

Direction assistée électrique
Recyclage du châssis de batterie HV

Le châssis de batterie HV est recyclable. Contactez le concessionnaire
Lexus ou l'assistance routière Lexus au numéro :
Etats-Unis : (800) 255-3987, Canada : (800) 265-3987
Batterie auxiliaire

La RX 400h contient aussi une batterie au plomb de 12 Volts. La batterie
auxiliaire de 12Volts alimente le système électrique du véhicule de la
même manière que dans un véhicule conventionnel. Comme dans les
véhicules conventionnels, la batterie auxiliaire est raccordée à la masse
(cosse négative) sur le châssis de métal du véhicule.

La batterie auxiliaire se situe dans la zone de compartiment moteur.

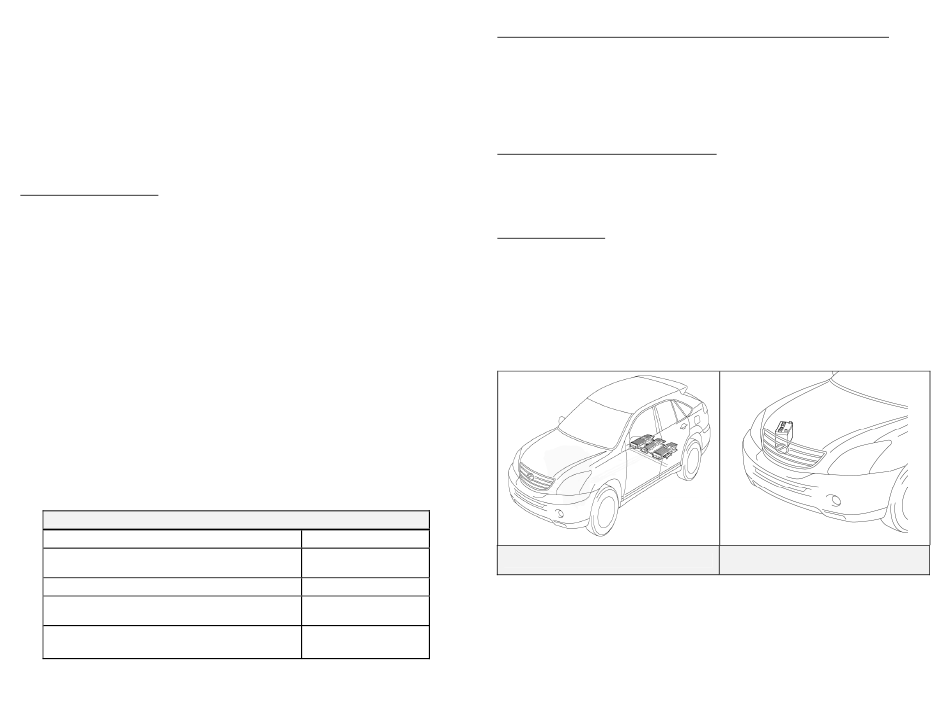

Châssis de batterie HV 288 Volts
10
- -

Moteur électrique arrière (avec 4WD)
Compresseur de climatisation

Câbles d'alimentation électrique
Batterie auxiliaire de 12 Volts dans le
compartiment moteur.
