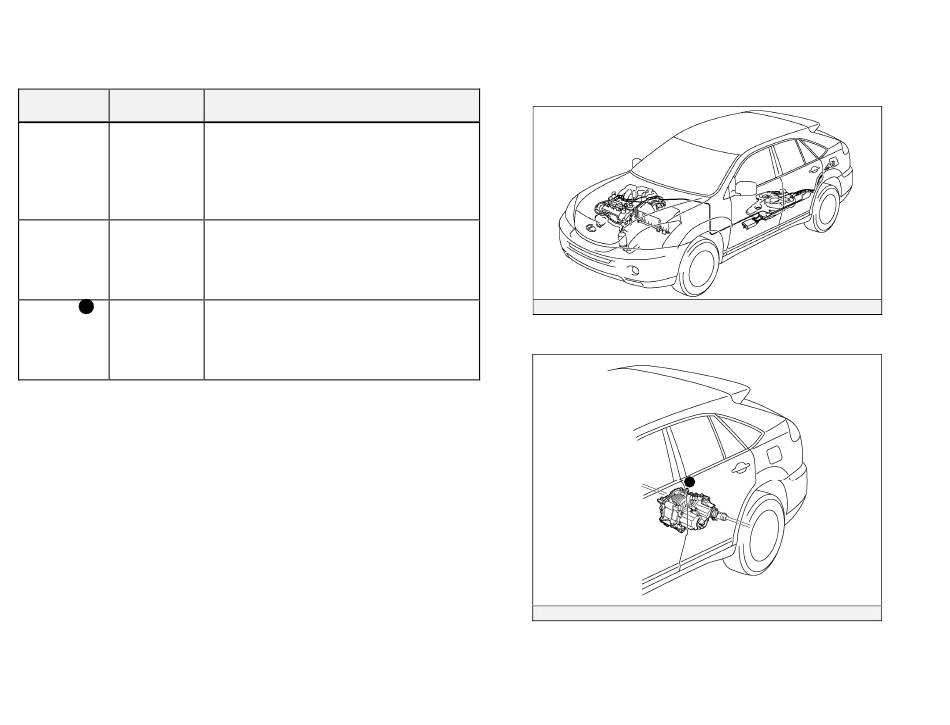

Emplacements et descriptions des composants du système de
propulsion hybride
(suite)
Composant
Emplacement
Sous la zone de
Convertisseur
chargement,
DC-DC EPS
près de la roue
de secours
Réservoir à
Soubassement,
carburant et
côté conducteur
canalisations
de carburant
1
Moteur
5
Sous-cadre
électrique
arrière
arrière
(modèle 4WD
uniquement)
Description
Convertit 288 V en provenance du châssis de
batterie en 42 V. Les câbles jaunes conduisent
'
l
alimentation 42 V sous le panneau de
plancher du véhicule vers le châssis de
direction assistée via l'ECU EPS, située dans le
compartiment moteur.
Le réservoir à carburant fournit l'essence au
moteur via une seule canalisation de carburant.
La canalisation de carburant est acheminée le
long du côté conducteur sous le panneau de
plancher.
Moteur électrique à aimant permanent à
courant alternatif (AC) haute tension triphasé
contenu dans la boîte-pont avant et utilisé pour
alimenter les roues arrière.
Réservoir à carburant et composants de canalisation de carburant
Moteur électrique arrière
7
-
-
11
