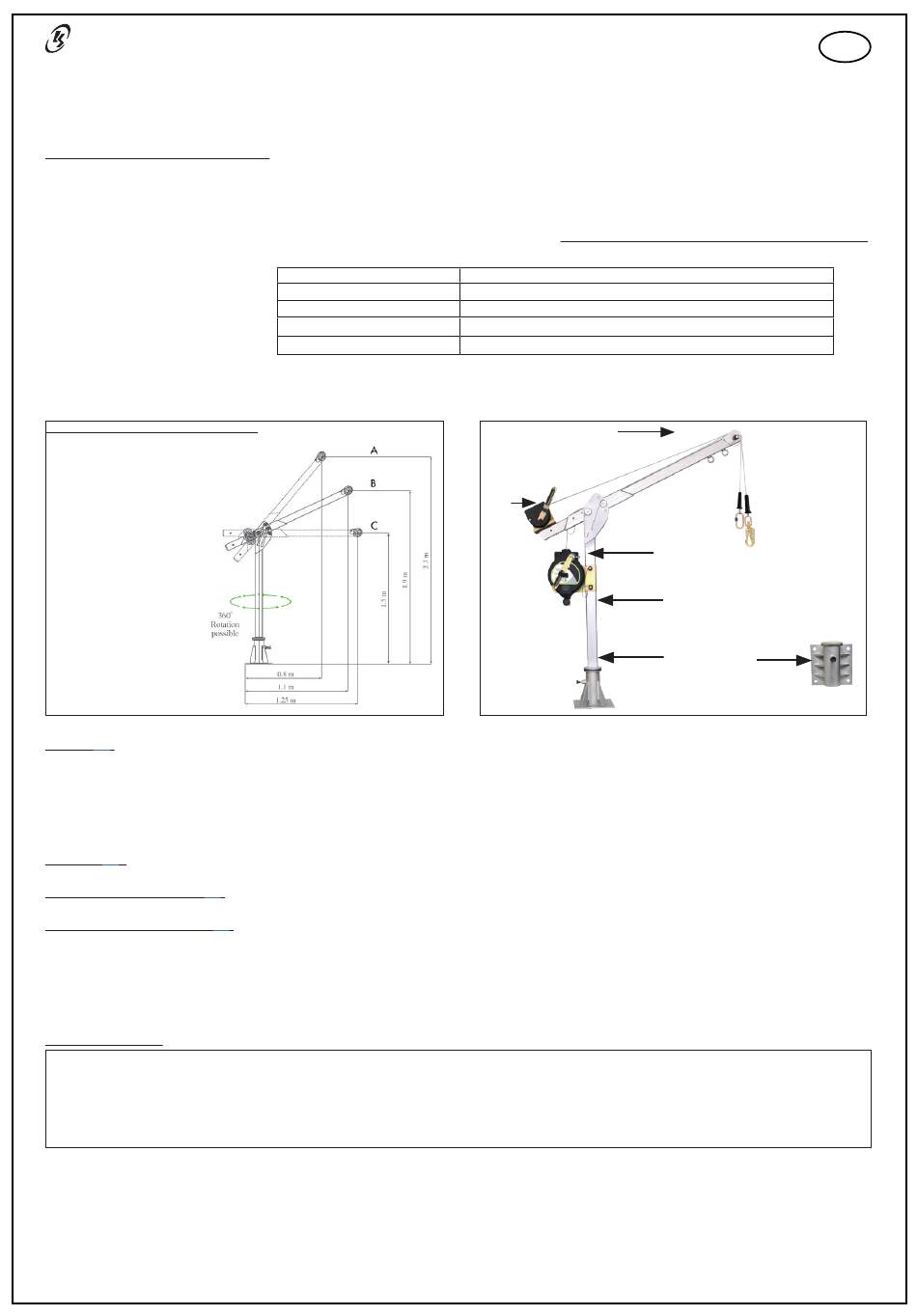

KRATOS SAFETY MULTISAFEWAY Mode D'emploi page 16

Le presenti istruzioni devono essere tradotte dal rivenditore nella lingua del paese in cui il dispositivo è utilizzato (tranne nel caso in cui la traduzione
sia fornita dal fabbricante). Per la vostra sicurezza, rispettare scrupolosamente le disposizioni attinenti l'uso, la verifica, la manutenzione e lo stoccaggio.
La società KRATOS SAFETY non può essere ritenuta responsabile per alcun incidente diretto o indiretto occorso a seguito di utilizzo diverso da quello
previsto nelle presenti istruzioni. Non utilizzare il presente dispositivo oltre i limiti previsti!
IMPIEGO E PRECAUZIONI D'USO: MULTISAFEWAY è un punto di ancoraggio conforme alla norma EN 795:2012 Tipo A; le piastre (FA 60
022 01 e FA 60 022 02) devono essere fissate a/su una struttura in modo permanente, mentre il braccio e il supporto possono essere installati anche
temporaneamente. Il supporto e il braccio della gruetta sono trasportabili e possono essere installati su varie piastre. MULTISAFEWAY può essere
utilizzato da un'unica persona alla volta ed è progettato per consentire l'accesso in spazi confinati: vasche, sili, fognature, pozzi, ecc., oppure per eseguire
lavori sulle facciate degli edifici.
Il sistema di ancoraggio MULTISAFEWAY è il risultato dell'unione di almeno tre elementi: braccio gruetta + supporto gruetta + piastra di fissaggio.
Eventualmente è possibile aggiungere delle piastre di adattamento opzionali. Tutti i componenti sono descritti di seguito. Attenzione: usare SOLO
PARTI ORIGINALI KRATOS SAFETY.
MULTISAFEWAY è conforme alla Direttiva Macchine 2006/42 CEE per il sollevamento di pesi fino a 300kg.
Tutti gli elementi (pulegge, carter, coppiglie di sicurezza, ecc.) sono imperdibili.
Sono possibili tre posizioni di utilizzo:
A = posizione alta
B = posizione intermedia
C = posizione bassa
Componenti di MULTISAFEWAY:
Braccio (1): con due anelli di ancoraggio posti all'estremità che permettono di fissare un sistema anticaduta EN363 (anticaduta retrattile o anticaduta
scorrevole su supporto di sicurezza flessibile, ecc.) e un dispositivo di sospensione della fune di lavoro.
L'estremità del braccio è dotata di 2 pulegge, protette da un carter, che consentono di far passare dei cavi.
L'altra estremità del braccio permette di accogliere un dispositivo di sollevamento per salvataggio EN1496 Classe A (tipo Verricello - rif. FA 60 003
20 (20 m) o FA 60 003 30 (30 m). Gli elementi per il fissaggio (aste filettate con dadi) del verricello sul braccio sono inclusi nel MULTISAFEWAY.
Il braccio, infine, è dotato di una puleggia di rinvio.
Il braccio può essere orientato in 3 posizioni (alta, intermedia, bassa).
Supporto (2): consente di ospitare una piastra di adattamento - rif. FA 60 022 03 / FA 60 022 04 / FA 60 022 05 per installare un anticaduta retrattile con
dispositivo di sollevamento per salvataggio EN1496 classe B integrato - rif. FA 20 401 10/S (10 m) / FA 20 401 20/R/S (20 m) / FA 20 401 30/S (30 m).
Piastra di fissaggio a terra (3): si fissa su una superficie perfettamente orizzontale e permette di accogliere il supporto della gruetta. Il sistema deve
risultare perfettamente stabile.
Piastra di fissaggio a parete (4): si fissa su una superficie perfettamente verticale e permette di accogliere il supporto della gruetta. Il sistema deve
risultare perfettamente stabile.
Le due piastre sono dotate di un perno di orientamento (pulsante) che permette di far ruotare la gruetta di 360°. Durante l'uso si raccomanda di bloccare
la gruetta in una posizione fissa.
La gruetta (braccio + supporto) può essere trasportata e utilizzata in vari siti; le piastre di fissaggio (a parete o a terra), invece, devono essere installate
in modo permanente sulla superficie ospitante.
INSTALLAZIONE:
La superficie ospitante deve essere in grado di resistere a sollecitazioni equivalenti a 22.1 MPa o 22.1N/mm2. Gli elementi di fissaggio/ancoraggio
strutturali devono essere scelti in base a tale tipo di sforzo e dovranno essere in acciaio inossidabile, misura M16 e classe A470 (minimo).
Le dimensioni degli ancoraggi strutturali (lunghezza), il tipo di elemento di fissaggio (tassello chimico, meccanico o altro), la posizione degli anco-
raggi strutturali (e quindi quella della piastra di fissaggio) dovranno essere calcolati e convalidati da un ingegnere a seconda della superficie ospitante
e della configurazione del sito.
Dopo aver installato la piastra di fissaggio: tirare il perno di orientamento posto su di essa ed effettuare una rotazione di 90°, installare il supporto della
gruetta e premere nuovamente il perno di orientamento. Installare il braccio innanzitutto allineando la coppiglia di sicurezza al supporto della gruetta.
Definire la posizione del braccio (alta, intermedia, bassa) basandosi sullo schema in fig. 1 e inserire la seconda coppiglia di sicurezza. La gruetta è pronta
per essere utilizzata.
èSe si installa un verricello (A) – rif. FA 60 003 20 (20 m) o FA 60 003 30 (30 m): usare gli appositi elementi di fissaggio forniti (M12x105 + dado anello
nylon) (Fig. 2 & 3, v. p. 3), srotolare il cavo fino all'estremità del braccio della gruetta, rimuovere la coppiglia di sicurezza (Fig. 4) e sollevare il carter,
quindi far passare con cura il cavo sulla puleggia all'estremità (Fig. 5), richiudere il carter e inserire la coppiglia di sicurezza.
Rif.
FA 60 022 00
FA 60 022 01, FA 60 022 11
FA 60 022 02, FA 60 022 12
FA 60 22 13
16
Descripción
Braccio gruetta + Supporto gruetta
Piastra per fissaggio a Terra
Piastra per fissaggio a Parete
Piastra per fissaggio a Terra, da inserire/vuotare nel calcestruzzo
(1)
Fig. 1
(A)
IT
(B)
(2)
(3)
(4)
