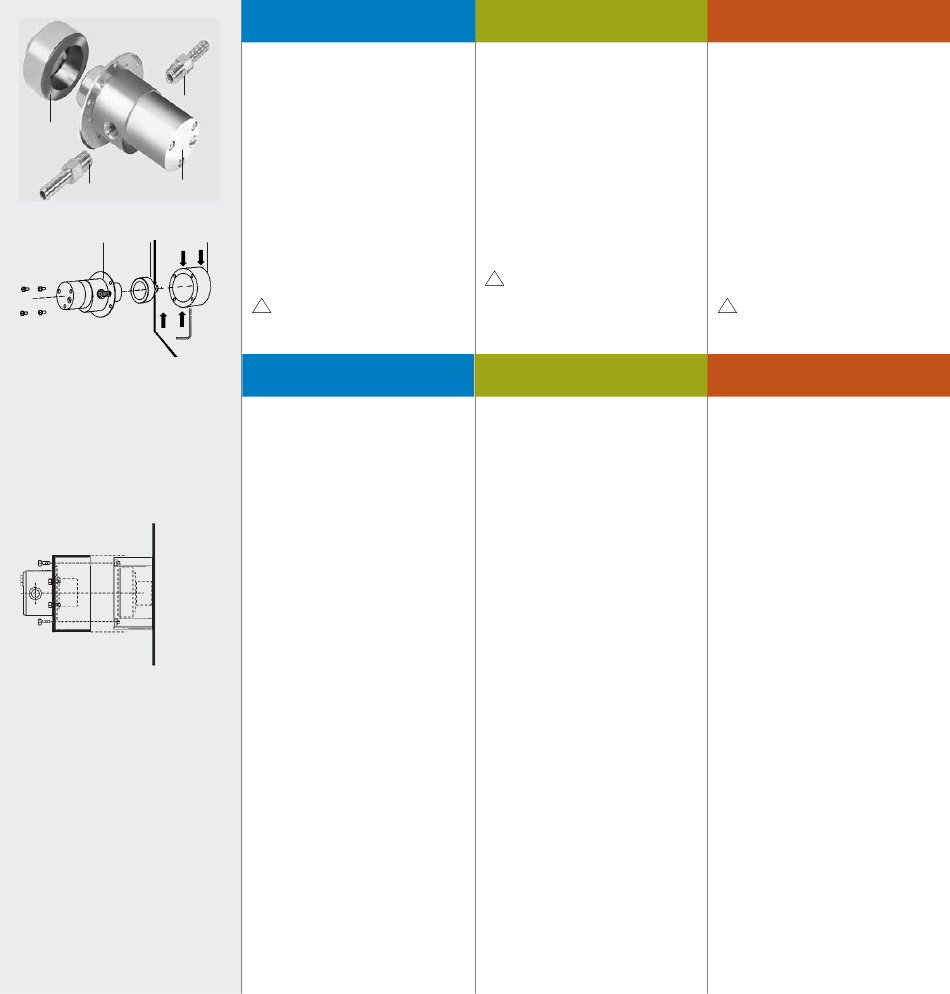

Fig. 1
1 Pumpenkopf
Pump-head
Tête de pompe
2 Antriebsmagnet
Driving magnet
Aimant d'entraînement
a Befestigungshülse (am Antrieb)
Fixing case (on the drive)
Boîtier de fixation (au moteur)
Series 200
MCP-Z PROCESS, 14-020, REV. C
Pumpenkopf
In der Regel wird die MCP-Z Process
Zahnradpumpe als komplette Einheit
geliefert, bestehend aus dem Antrieb
MCP-Z Process, und sofern bestellt:
1. Pumpenkopf
2. Antriebsmagnet
3. Schlauchnippel (2 Stk.)
Für die MCP-Z Process sind
unterschiedliche Pumpenköpfe
mit Zahnrädern aus PTFE, PPS
a
oder Graphit erhältlich.
Eine Übersichtstabelle der
verfüg-baren Pumpenköpfe
finden Sie auf Seiten 48/49.
!
Achten Sie immer darauf, den
für Ihren Pumpenkopfrichtigen
Magneten einzusetzen.
Pumpenkopf-Montage
Fig. 1
Für die Montage brauchen
Sie folgende Werkzeuge:
X
X
Inbusschlüssel
3
⁄
"
32
X
X
Kreuzschlitzschraubenzieher (Gr.0)
Alle Schrauben von der Befe-
stigungshülse (a) am Antrieb entfernen.
(Zum Antrieb erhalten Sie stan-
dardmäßig zwei zusätzliche, lange
Schrauben für die Befestigung
{oben und unten} der großen
Pumpenköpfe, Serie 200).
Pump-head
In general, the MCP-Z Process gear
pump is supplied as a complete
unit, consisting of the MCP-Z
Process drive, and as ordered:
1. pump-head
2. driving magnet
3. tubing adapters (2 pcs.)
For the MCP-Z Process, a wide range of
different gear pump-heads with PTFE,
PPS or graphite gears are available.
You find an overview chart of the
pump-heads available on Pages 48/49.
!
Before mounting a new pump-
head, make sure that the correct
magnet is fitted to the drive.
Mounting the pump-head
Fig. 1
The following tools are required
for mounting a pump-head:
X
X
Allen key
3
⁄
"
32
X
X
Phillips screwdriver (Size 0)
Remove all screws from the
fixing case (a) of the drive.
(Together with the drive, two long
screws are additionally supplied for
fastening the large pump-heads of
the Series 200 at the top and the
bottom of the pump-head face).
Tête de pompe
En règle générale la pompe
à engrenages MCP-Z Process
est livrée sous forme d'unité
complète, comprenant le moteur
et, selon commande:
1. aimant d'entraînement
2. têtes de pompe Micropump
®
à accouplement à aimant
3. raccords (2 pces.)
Des têtes de pompe différentes avec
des engrenages en PTFE, PPS ou en
graphite sont disponibles pour l'MCP-Z.
Vous trouverez à la Pages 48/49 un
aperçu des têtes de pompe disponibles.
!
Veillez à toujours utiliser l'aimant
qui correspond à votre tête de pompe.
Montage de la tête de pompe
Fig. 1
Pour le montage, vous avez
besoin des outils suivants:
X
X
une clé Inbus
3
⁄
"
32
X
X
un tournevis cruciforme (taille 0)
Extraire toutes les vis du boîtier
de fixation (a) sur le moteur.
(En plus du moteur, vous recevez de
série deux longues vis supplémentaires
pour la fixation {en haut et en bas} des
grandes têtes de pompe, Serie 200).
