A

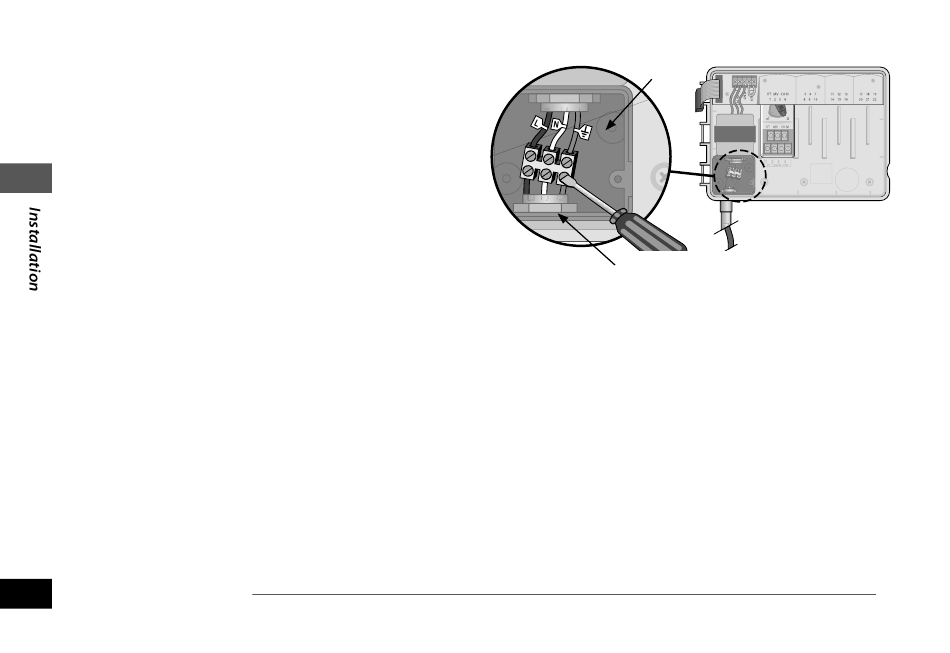

Le compartiment de câblage du transformateur
se trouve dans le coin inférieur gauche du
programmateur. À l'aide d'un tournevis, retirez le
couvercle et exposez les fils du transformateur.
B
Faites passer les trois fils de la source d'alimen-
tation externe par l'ouverture située en bas de
FRA
l'unité, jusqu'au compartiment de câblage.
C
Connectez les fils de la source d'alimentation
externe (deux d'alimentation et un de mise à la
terre) aux fils du transformateur à intérieur du
compartiment de câblage.
c c
AVERTISSEMENT : Le fil de mise à la terre doit
être connecté pour assurer une protection en cas
de surtension. Un conduit fixe servira à brancher
l'alimentation principale au programmateur.
b c
REMARQUE : Pour cette étape, utilisez les serre-
fils fournis ou le connecteur installé.
D
Vérifiez que toutes les connexions soient correctes,
puis remettez le couvercle du compartiment de
câblage et fixez-le avec les vis.
80
Programmateur ESP-Me
C
A
B
