Modules d'extension des stations

Des modules de station optionnels peuvent s'installer
dans les emplacements vides, à droite du module de
base, pour accroître la capacité à 22 stations.
b c
REMARQUE : Le module à 6 stations n'est
compatible qu'avec l'ESP-Me. Il n'est pas compatible
avec les anciens programmateurs ESP-M.
b c
REMARQUE : Pour un séquencement idéal des
stations, il est recommandé de toujours installer
le module à 6 stations dans le compartiment 2.
Pour plus de détails, voir la section Numérotage
des stations.

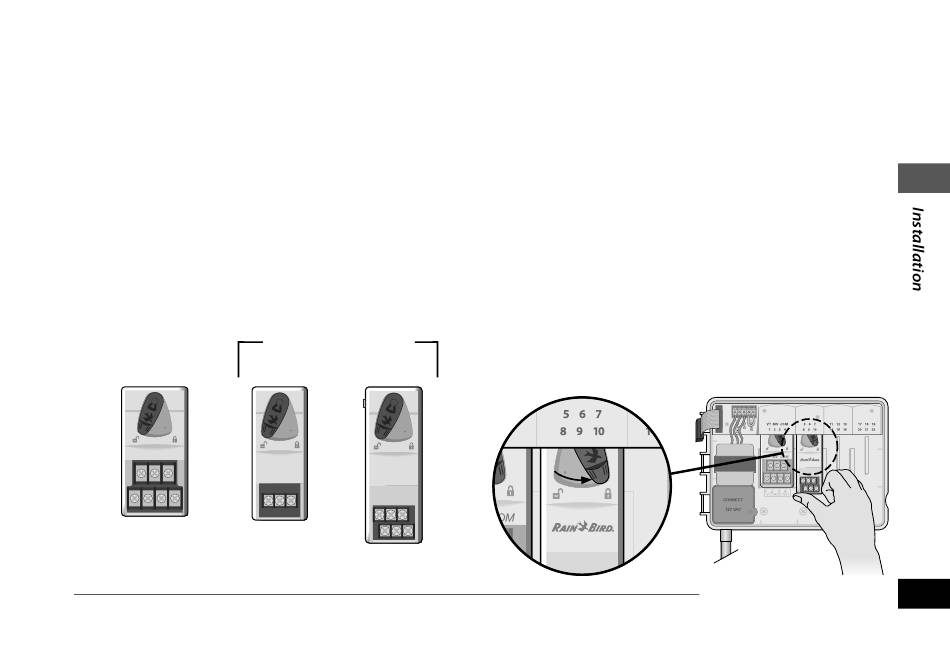

Module de base
(inclus)
VT MV COM
3 STATIONS
(ESPSM3)
Modules d'extension
(vendus séparément)
Rain+Birdt
Rain+Birdt
6 STATIONS
(ESPSM6)

Installation des modules

A
Assurez-vous que le levier de fixation du module
est déverrouillé (faites-le glisser vers la gauche).
B
Positionnez le module sous l'emplacement désiré,
entre les rails en plastique.
C
Poussez le module vers le haut dans l'emplace-
ment, jusqu'à ce qu'il soit fixé.
D
Faites glisser le levier de fixation en position de
verrouillage (vers la droite).
e c
RÉPÉTEZ l'opération
supplémentaires.
b c
REMARQUE : Il est possible d'installer ou de
supprimer des modules que l'alimentation secteur
soit connectée OU non. Ils sont considérés comme
"remplaçables à chaud".
D
pour les modules
BC
Programmateur ESP-Me
