A

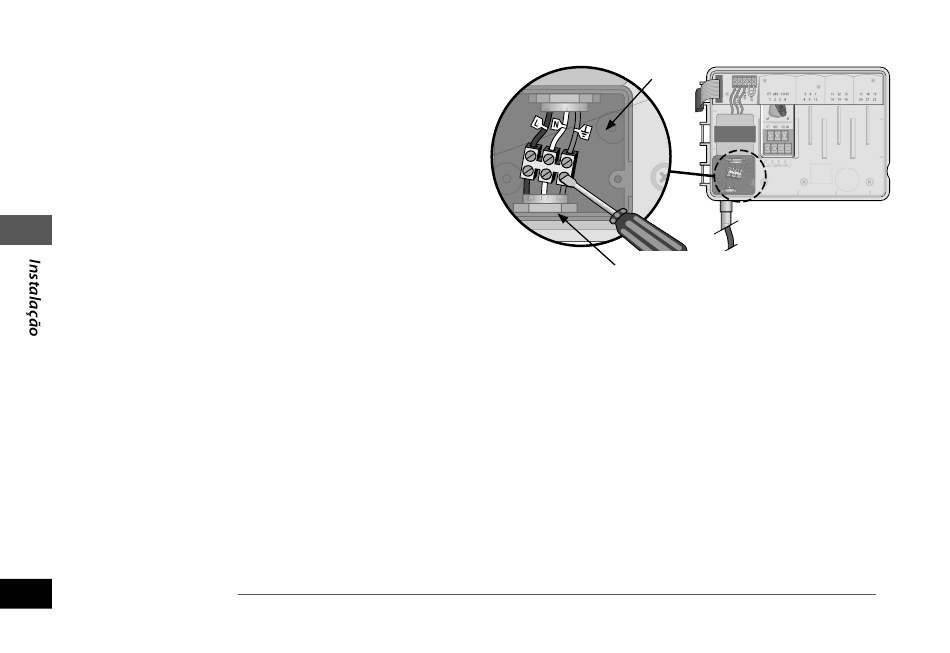

Localize o compartimento de cablagem do
transformador, situado no canto inferior esquerdo
da unidade do programador. Utilize uma chave
de fendas para remover a cobertura e expor os
fios de ligação do transformador.
B
Encaminhe os três fios de alimentação externa
pela abertura da conduta no fundo da unidade e
para dentro do compartimento de cablagem.
POR
C
Ligue os fios de alimentação externa (dois de
alimentação e um terra) aos fios de ligação do
transformador dentro do compartimento de
cablagem.
c c
ATENÇÃO: O fio de terra tem de estar ligado para
proporcionar proteção contra picos elétricos.
O condutor
será utilizado para ligar a tensão de rede ao
programador.
b c
NOTA: Utilize as porcas de fio fornecidas ou o
conector instalado para este passo.
D
Certifique-se de que todas as ligações estão
seguras e, depois, volte a colocar a cobertura
do compartimento de cablagem e fixe-a com o
parafuso.
114
Programador ESP-Me
montado permanentemente
C
A
B
