Instalação

Montar o programador

A

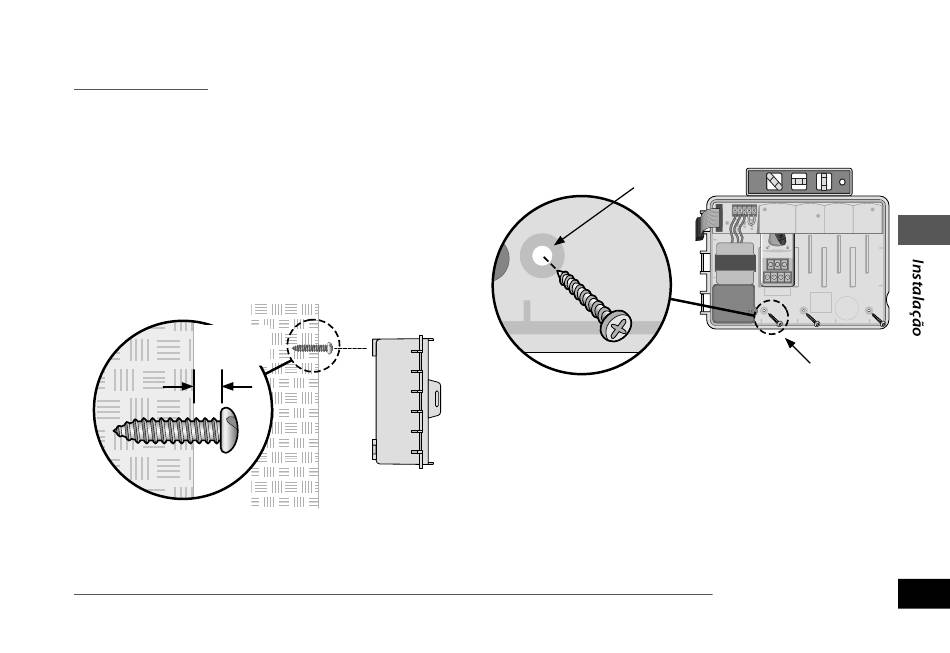

Instale um parafuso de montagem na parede,
deixando uma folga de 1/8 polegadas (3,2 mm)
entre a cabeça do parafuso e a superfície
da parede (utilize as escoras fornecidas, se
necessário), como ilustrado.
B
Localize o orifício na traseira da unidade do
programador e pendure a unidade em segurança
no parafuso de montagem.
A
1/8"
(3,2 mm)
C
B
Abra o painel frontal e instale três parafusos
adicionais nos orifícios abertos dentro do
programador e na parede, como ilustrado.
C
VT MV COM 5 6 7 11 12 13 17 18 19
1 2 3 4 8 9 10 14 15 16 20 21 22
VT MV COM
1 2 3 4
VT = VALVE TEST
CONNECT
120 VAC
Programador ESP-Me
