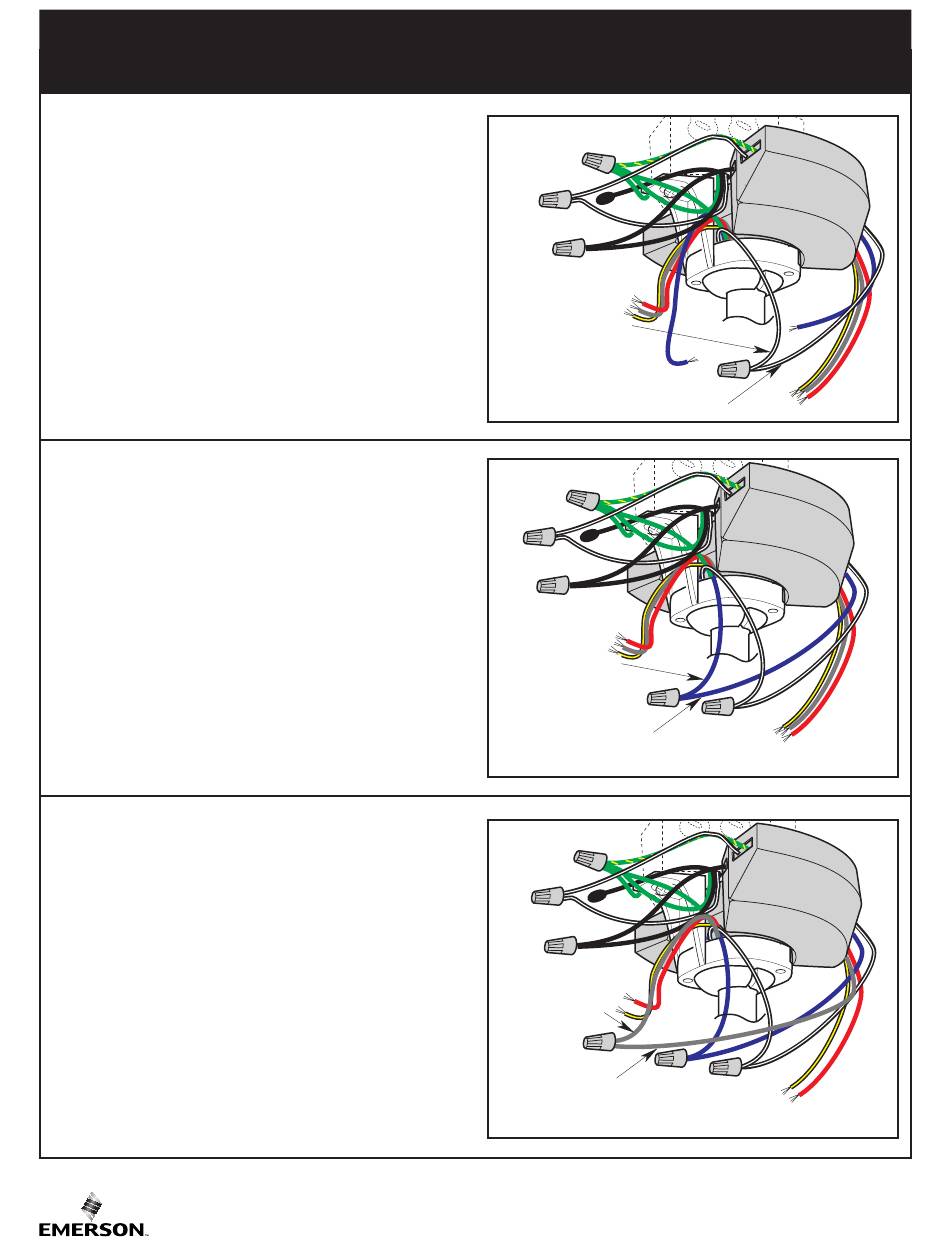

5. Comment effectuer le câblage pour raccorder
5.5
Connectez de façon sécurisée le fil blanc du ventilateur au fil blanc
du récepteur (FOR LIGHT) au moyen d'un capuchon de connexion
de calibre 18 (fourni avec le récepteur) (Figure 21) .
5.6
Connectez de façon sécurisée le fil bleu du ventilateur au fil bleu du
récepteur (FOR LIGHT) au moyen d'un capuchon de connexion de
calibre 18 (fourni avec le récepteur) (Figure 22) .
5.7
Connectez de façon sécurisée le fil gris du ventilateur au fil gris du
récepteur (TO MOTOR) au moyen d'un capuchon de connexion de
calibre 18 (fourni avec le récepteur) (Figure 23) .
votre ventilateur de plafond
(suite)
FIL BLANC DU
FAN WHITE WIRE
VENTILATEUR
Figure 21
RECEIVER WHITE WIRE
FIL BLEU DU
FAN BLUE WIRE
VENTILATEUR
FIL BLEU DU
RECEIVER BLUE WIRE
RÉCEPTEUR
Figure 22
FIL GRIS DU
FAN GREY
WIRE VENTILATEUR
FIL GRIS DU
RECEIVER
RÉCEPTEUR
GREY WIRE
Figure 23
70
FIL BLANC DU
RÉCEPTEUR
Modèle E.T.L. N° : CF279
Modèle ETL N° : CF279
