3. Assemblage du ventilateur de plafond
3.9
Resserrez similairement les deux vis de pression à tête cruciforme
pour sécuriser la tige de suspension descendante sur le dispositif
de couplage du moteur en position verticale (Figure 9) .
AVERTISSEMENT
Il est essentiel que les vis de pression dans le dispositif de
couplage du moteur soient serrées de façon sécurisée. Si vous
ne vous assurez pas que les vis de pression sont installées
correctement, le ventilateur risquerait de tomber.
3.10
Assurez-vous que l'œillet est installé correctement dans le cache
du coupleur, puis faites glisser le cache du coupleur sur la tige de
suspension descendante jusqu'à ce qu'il repose sur le boîtier du
moteur (Figure 10) .
3.11
Placez la monture de plafond sur la tige de suspension descendante
(Figure 11) .
Assurez-vous que la monture de plafond et le cache du coupleur
sont tous les deux orientés correctement (Figure 11) .
RESSERRER LES VIS
RETIGHTEN
À TÊTE SIX PANS
PHILLIPS HEAD
CRUCIFORME (2)
SET SCREW (2)

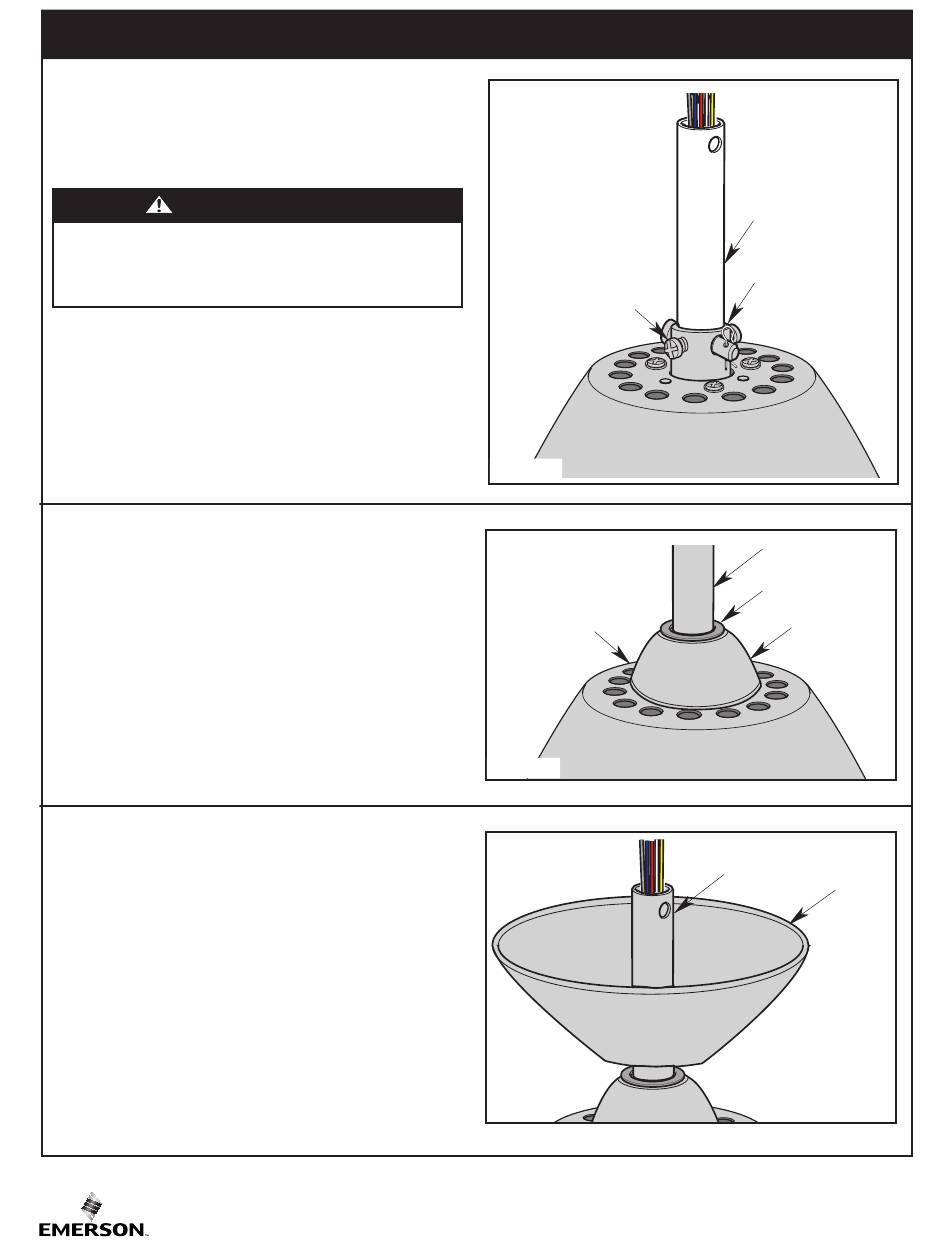

Figure 9
BOÎTIER
MOTOR
DU MOTEUR
HOUSING
Figure 10
Figure 11
64
(suite)
TIGE DE SUSPENSION
DESCENDANTE
DOWNROD
CACHE DU
MOTOR
COUPLEUR
COUPLER
DU MOTEUR
TIGE DE SUSPENSION
DOWNROD
DESCENDANTE
GROMMET ŒILLET
CACHE DU
COUPLER
COUPLEUR
COVER
DU MOTEUR
TIGE DE
CACHE
SUSPENSION
POUR
DOWNROD
CEILING
DESCENDANTE
PLAFOND
COVER
