Emerson CF279BS00 Mode D'emploi page 63

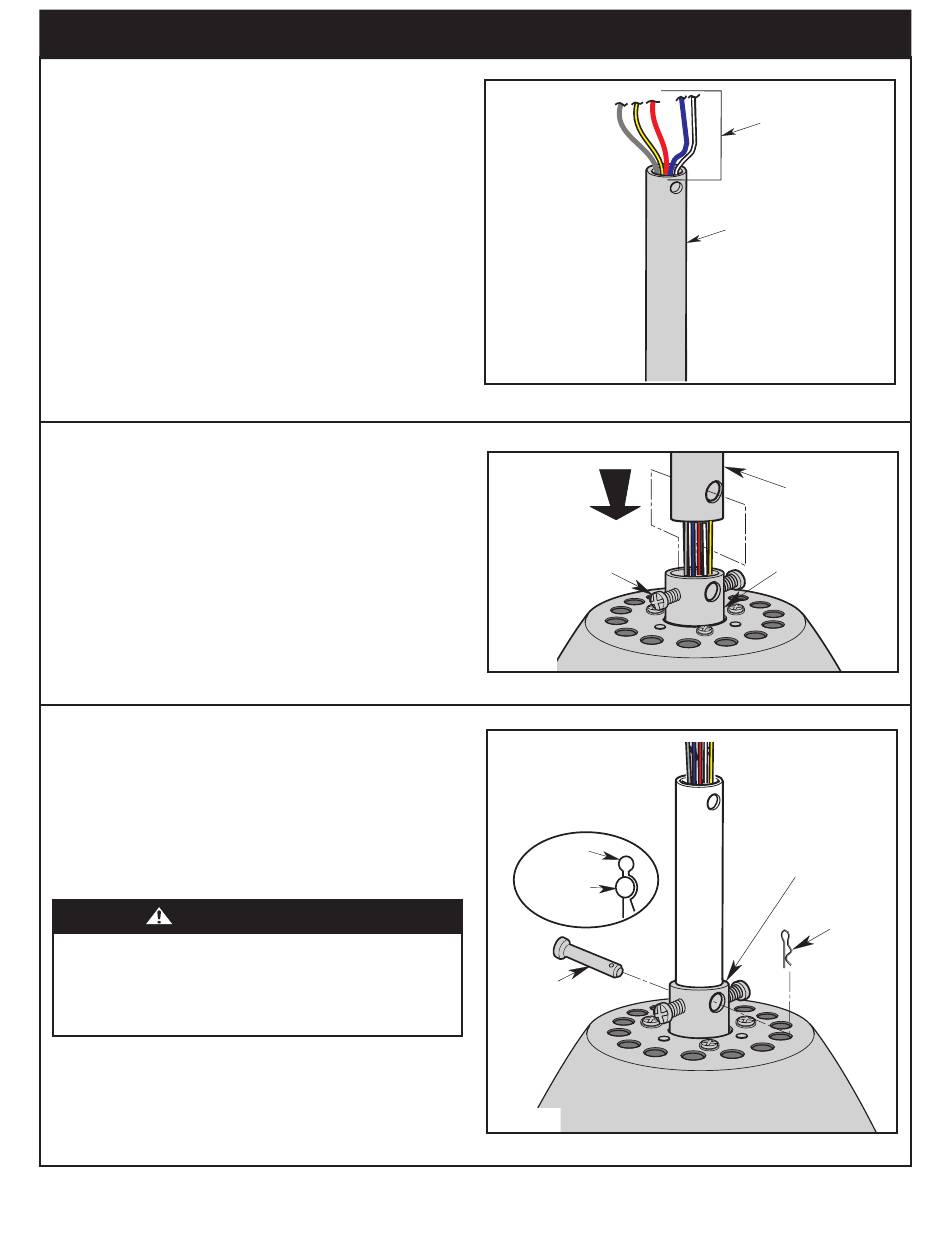

3. Assemblage du ventilateur de plafond
3.6
Séparez, détordez et désentortillez les cinq conducteurs du moteur
de 80 po .
Acheminez les cinq câbles du moteur à travers la tige de suspension
descendante de 8 po (Figure 6) .
3.7
Desserrez les deux vis de pression à tête cruciforme dans le
dispositif de couplage du moteur pour pouvoir installer la tige de
suspension descendante (Figure 7) .
Faites reposer la tige de suspension descendante dans le dispositif
de couplage du moteur (Figure 7) .
Faites tourner la tige de suspension descendante pour aligner
ses trous sur tous les trous du dispositif de couplage du moteur
(Figure 7) .
3.8
Faites glisser l'axe à épaulement à travers les trous du dispositif de
couplage du moteur . Installez la pince de retenue à travers les trous
de l'axe à épaulement pour sécuriser (Figure 8) .
REMARQUE : L'axe à épaulement doit traverser les trous du
dispositif de couplage du moteur. Il est essentiel que l'axe à
épaulement soit installé correctement et solidement assujetti.
AVERTISSEMENT
Il est essentiel que l'axe à épaulement et la pince de retenue
soient installés correctement et solidement assujettis dans le
dispositif de couplage du moteur. Si vous ne vérifiez pas que l'axe
et les vis de pression sont installés correctement, le ventilateur
risquerait de tomber.
Figure 6
LOOSEN
DESSERREZ LES VIS
PHILLIPS HEAD
DE PRESSION À TÊTE
SET SCREWS (2)
CRUCIFORME (2)
Figure 7
HAIRPIN
PINCE DE
RETENUE
CLIP
AXE À
CLEVIS
ÉPAULEMENT
PIN
CLEVIS
AXE À
PIN
ÉPAULEMENT
Figure 8
Veuillez téléphoner au 1-800-654-3545 pour toute assistance complémentaire
63
(suite)
CÂBLES DE MOTEUR
DE 80 po (5)
TIGE DE SUSPENSION
DESCENDANTE DE 8 po
TIGE DE
SUSPENSION
8"
DESCENDANTE
DOWNROD
DE 8 po
COUPLEUR
MOTOR
DU MOTEUR
COUPLER
COUPLEUR
MOTOR
DU MOTEUR
COUPLER
PINCE DE HAIRPIN
RETENUE CLIP
emersonfans.com
Modèle ETL N° : CF279 Modèle E.T.L. N° : CF279
