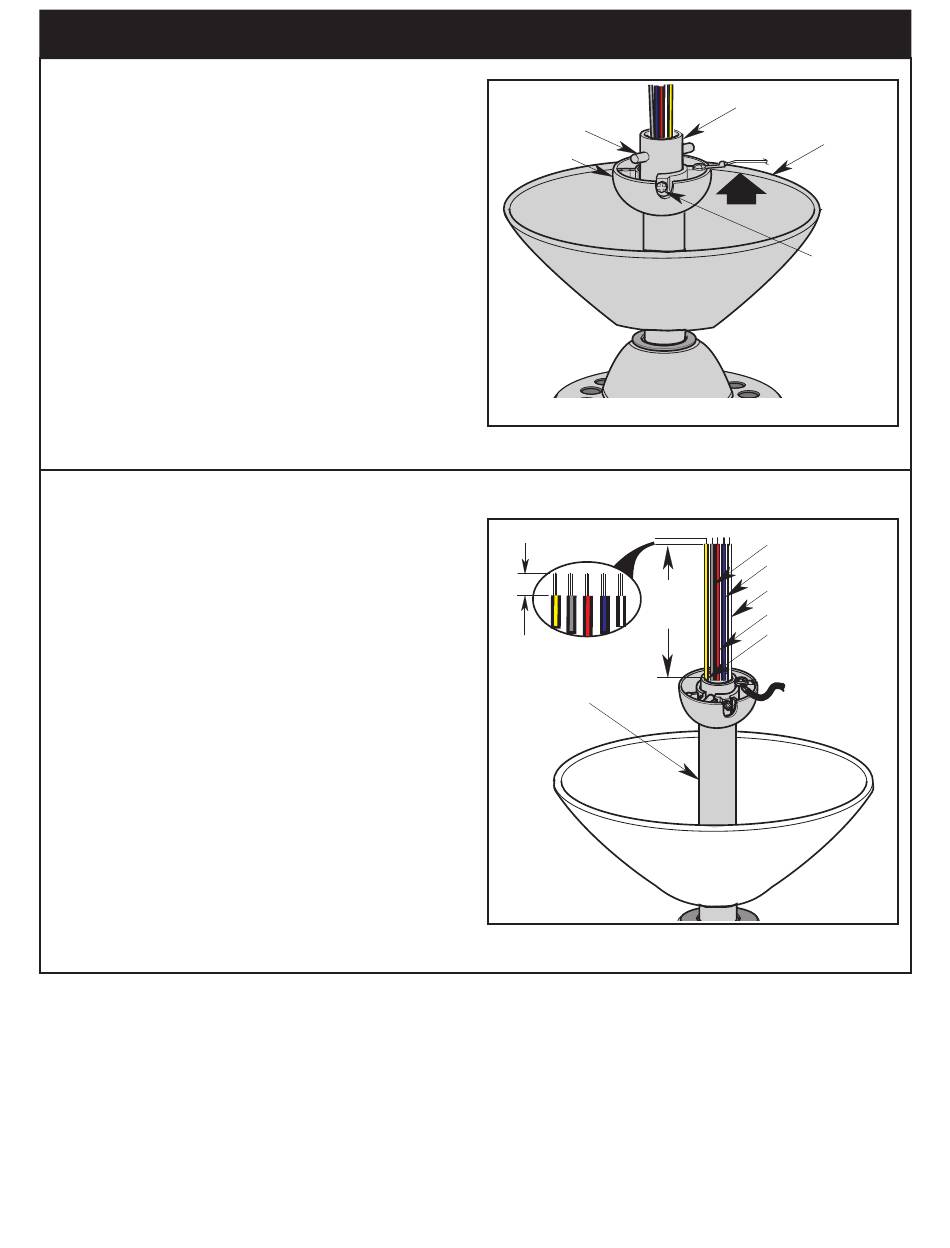

3. Assemblage du ventilateur de plafond
3.12
Acheminez les câbles à travers la rotule de la tige de suspension
(Figure 12) .
Réinstallez la rotule de la tige de suspension sur la tige de
suspension descendante de la façon suivante :
Positionnez l'axe à travers les deux trous dans la tige de suspension
descendante et alignez la rotule de la tige de suspension de façon
que l'axe soit capturé dans la rainure en haut de la rotule de la tige
de suspension (Figure 12) .
Tirez sur la rotule de la tige de suspension descendante pour la faire
remonter jusqu'à ce qu'elle soit serrée contre l'axe, et assujettissez
solidement la vis de pression dans la rotule (Figure 12) .
REMARQUE : Une vis de pression desserrée pourrait faire osciller
le ventilateur.
3.13
Le ventilateur est livré avec des fils bleu, blanc, gris, rouge et
jaune de 2 m / 80 po de long .
Avant d'installer le ventilateur, mesurez environ de 15 à 23 cm
au-dessus de l'ensemble de rotule de la tige de suspension/tige
descendante (Figure 13) .
Coupez la longueur excessive des conducteurs et dénudez
l'isolation à 1/2 po de l'extrémité des conducteurs .
Vous avez maintenant presque terminé l'assemblage de votre
nouveau ventilateur de plafond . Vous pouvez à présent passer à la
rubrique indiquant comment suspendre votre ventilateur de plafond .
Le montage final du ventilateur de plafond sera terminé lorsque le
ventilateur de plafond aura été suspendu et câblé .
PIN
AXE
ROTULE
HANGER
DE LA TIGE
BALL
Figure 12
DE 6 À 9 po
1/2
1/2 po
INCH
(1,27 cm)
TIGE DE
DOWNROD
SUSPENSION
DESCENDANTE
Figure 13
Veuillez téléphoner au 1-800-654-3545 pour toute assistance complémentaire
65
(suite)
TIGE DE SUSPENSION
DOWNROD
DESCENDANTE
PHILLIPS
VIS DE
SET SCREW
PRESSION
À TÊTE
CRUCIFORME
GREY WIRE
FIL GRIS
FIL BLEU
BLUE WIRE
FIL BLANC
WHITE WIRE
6 TO 9
INCHES
(DE 15 À FIL ROUGE
RED WIRE
23 cm)
FIL JAUNE
YELLOW WIRE
emersonfans.com
Modèle E.T.L. N° : CF279
Modèle ETL N° : CF279
CACHE
CEILING
POUR
COVER
PLAFOND
