1.2.1 Innendurchmesser di
Fühler dürfen nur in Tauchhülsen mit dem gleichen Durchmesser eingebaut werden.
a. Test mit geeigneten Lehren (5 mm, 5,2 mm und 6 mm)
b. Alternativer Test mit einem Satz (gebrauchter) Fühler 5 mm, 5,2 mm und 6 mm
(Die Messung des Innendurchmessers mit einer Schieblehre ist in vielen Fällen nicht möglich, da sich Tauchhülsen
oft im vorderen Bereich verjüngen.)
1.2.2 Einschublänge
Messen Sie mit der Tiefenmessspitze des Messschiebers die Einschublänge der Tauchhülse.
1.2.3 Schlüsselweite
Bestimmen Sie die Schlüsselweite mit dem Messschieber
1.2.4 Höhe des Sechskants
Messen Sie mit der Tiefenmessspitze des Messschiebers die Höhe des Sechskants.
1.2.5 Gewinde
Manche Tauchhülsentypen unterscheiden sich nur durch das Gewinde. Aus den verbauten Rohrstücken lässt sich
teilweise auf das Gewinde der Tauchhülse zurück schließen. Sollte das Gewindemaß nicht zu ermitteln sein, kann
bei sonst identischen Maßen die zuerst stehende Bezeichnung aus der Tabelle verwendet werden.
1.2.6 Bestimmung der Tauchhülsenbauart
Mit den ermittelten Werten entnehmen Sie aus den drei Tauchhülsentabellen die Tauchhülsenbezeichnung. Der
Wärmezähler darf nur dann installiert werden, wenn die ermittelten Maße mit den Maßen der Tauchhülse aus den
nachfolgenden Tabellen übereinstimmen. Andernfalls muss die Anlage auf Direktmessung umgerüstet werden.

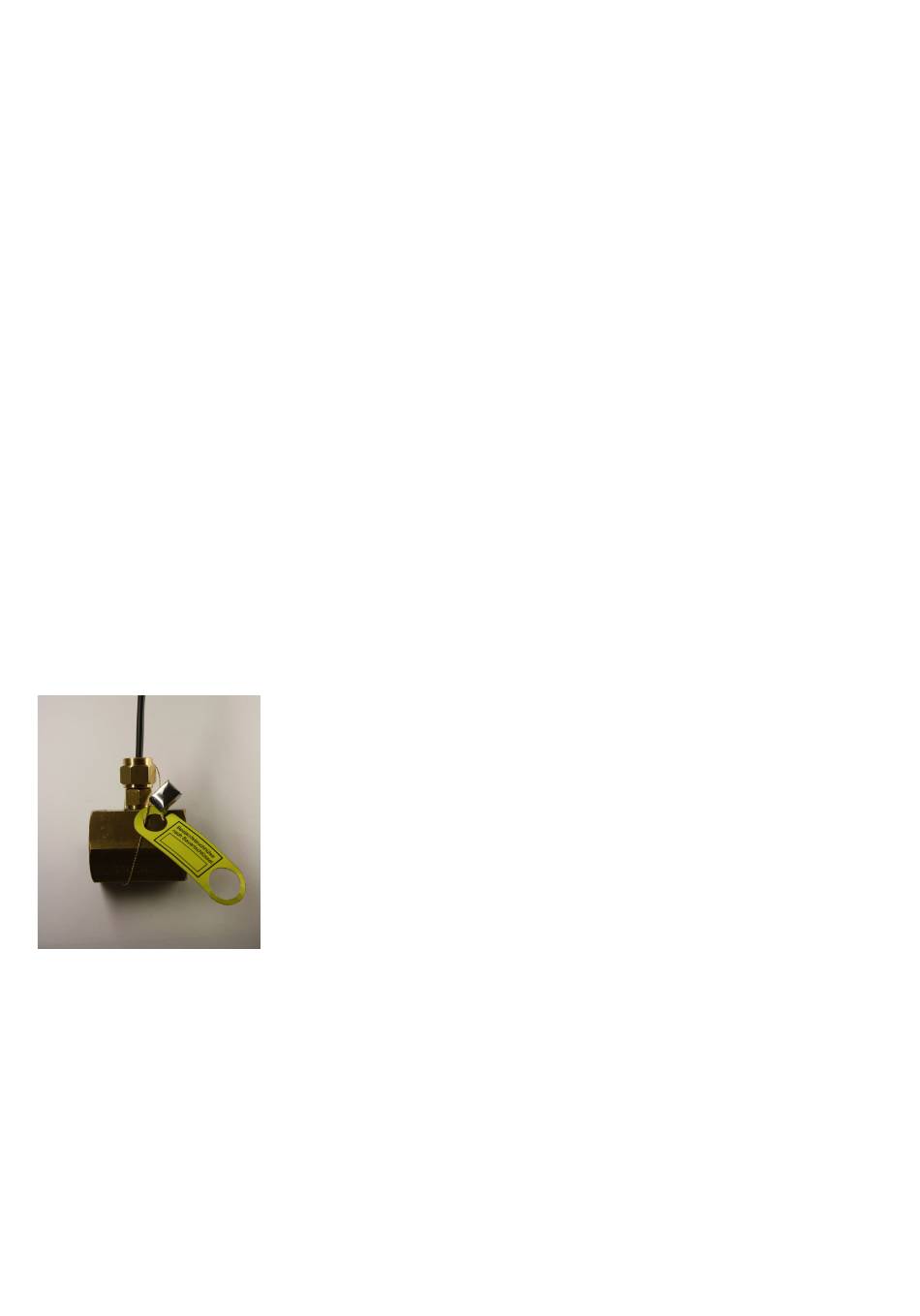

1.2.7 Plombierung / Kennzeichnung der Tauchhülse
Beschriften Sie das dem Wärmezähler beiliegende Tauchhülsenschild mit einem wasserfesten Stift mit der
ermittelten Bezeichnung. Bringen Sie dieses Schild zusammen mit der Plombierung des Fühlers an der Tauchhülse
an.
Beim Einbau der Temperatursensoren in Bestandstauchhülsen muss eine Tauchhülsenduldung vorliegen. In den
folgenden Tabellen sind alle Tauchhülsen, für die eine Duldung für Engelmann-Zähler vorliegt, aufgeführt. Alle
anderen, hier nicht aufgeführten Tauchhülsen dürfen nicht bedient werden.
