- Das Display ist deaktiviert und kann mittels Tastendruck für zwei Minuten aktiviert werden.
- Anzeigeeinheit der Energie und Einbauort (Vor- / Rücklauf) sind im Feld per Tastendruck oder alternativ
mithilfe der Software „Device Monitor" vor Inbetriebnahme einmalig einstellbar.
Glykolart und Glykolkonzentration im Medium derjenigen mechanischen Varianten, die für die
-
Verwendung von Glykol vorgesehen sind, sind im Feld mithilfe des „Device Monitor" jederzeit einstellbar
(Näheres unter Punkt 8.1).

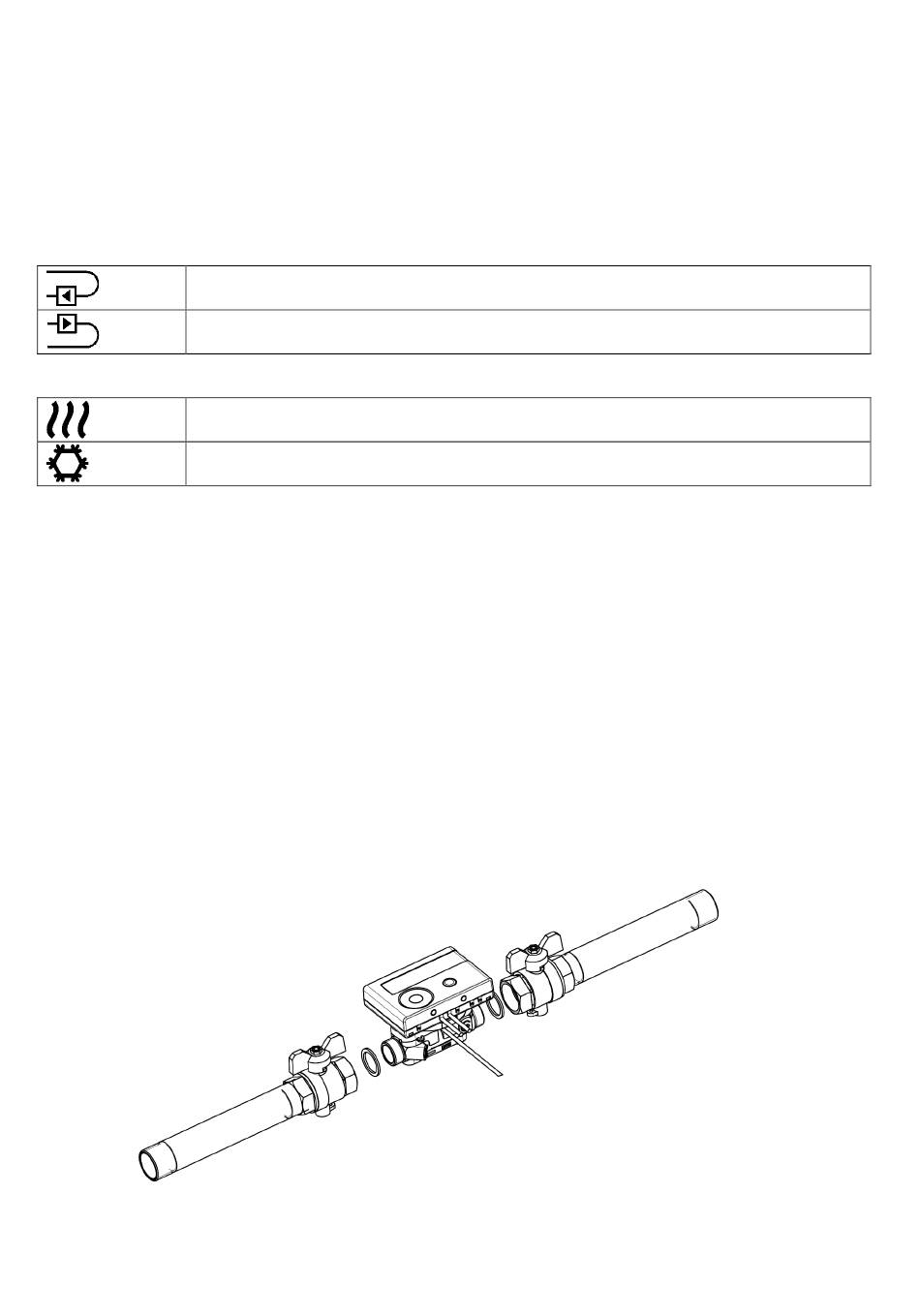

3.1 Piktogramme Einbauort des Zählers (in den Anzeigeschleifen)
Rechts im Zähler-Display finden Sie in allen Anzeigeschleifen eines der folgenden beiden Piktogramme. Das
Piktogramm zeigt an, in welchen Heizungsstrang der Zähler einzubauen ist.
Einbau im Rücklauf
Einbau im Vorlauf
3.2 Piktogramme Zählerausführung (auf dem Typenschild)
Wärmezähler
Kältezähler
4 Montage des Durchflusssensors

4.1 Montage des AMTRON

- Rohrleitung gemäß den anerkannten Regeln der Technik spülen. Alle Absperrorgane schließen.
- Nahe gelegenes Entleerungsventil am Absperrhahn zur Druckentlastung öffnen.
- Abgesperrte Rohrstrecken entleeren.
- Überwurfmuttern am alten Wärmezähler bzw. Passstück lösen.
- Alte Dichtungen entfernen und Dichtflächen reinigen. Neue Dichtungen einlegen.
- Durchflusssensor in Position bringen, auf die Durchflussrichtung achten (Pfeil auf dem Durchflusssensor
vergleichen). Überwurfmuttern anziehen.
- Rechenwerk in die richtige Ableseposition drehen bzw. abnehmen.
Hinweis zum
AMTRON
geringe Luftanteile enthält, zu empfehlen.
Article no.:
Page 2 of 73
® S3 / AMTRON ® S3+ / AMTRON
: Eine um 90° gekippte Einbaulage ist bei einer Heizungsanlage, deren Medium
S3U
®
1080620016 Stand: 2022_01_04
® S3U (Messrohr)
Subject to technical change! Errors excepted.
