Définitions de fonctions et de l'affichage
1. COMMUTATEUR ROTATIF
Le commutateur est tourné pour
sélectionner une fonction.
2. TENSION CC
Cette fonction sert à mesurer les ten-
sions de courant continu de 0 à 1000 V.
3. RÉSISTANCE
Cette fonction sert à mesurer la résistance
d'un composant dans un circuit électrique
de 0,1 Ω à 20 MΩ. (Ω est le symbole
électrique pour Ohms)
4. C O N T R Ô L E
CONTRÔLES DE CONTINUITÉ
Cette fonction permet de vérifier si une
diode est bonne ou mauvaise. L'analyseur
permet aussi de faire des contrôles rapides
de continuité des fils et des cosses. Un
signal sonore retentit si un fil et une cosse
sont bons.
5. PRISE
Appuyez sur le bouton de HOLD
(PRISE) pour maintenir des données
sur l'affichage. En mode de prise, le
symbole "H" est montré.

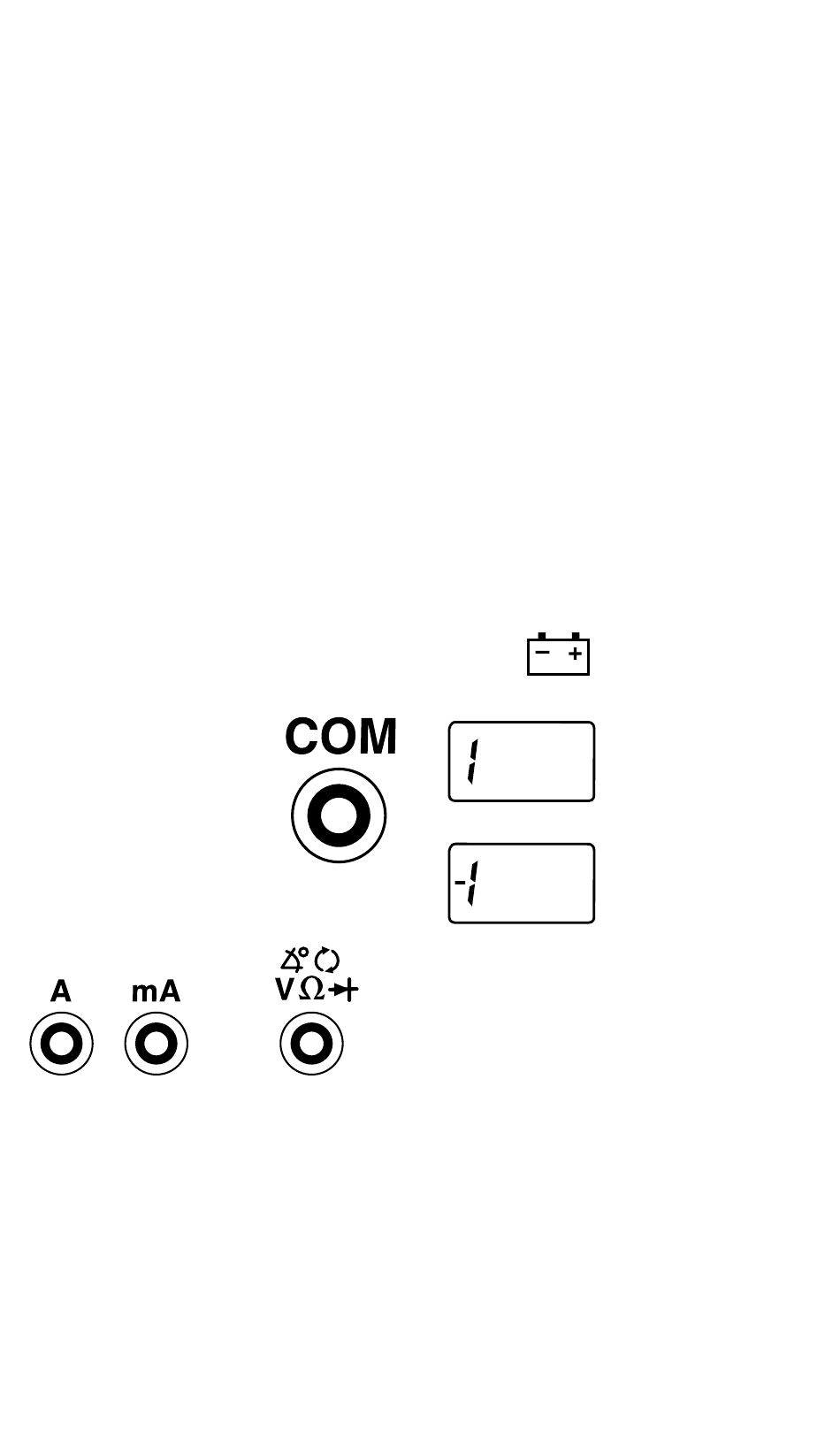

6. PRISES DE FILS DE
MESURE
Le fil de mesure NOIR
est toujours inséré dans
la prise COM.
Le fil de mesure ROUGE
est inséré dans la prise correspondant au
réglage du commutateur rotatif du multi-
analyseur.
AMPÈRES CC
Branchez toujours les FILS DE
MESURE dans
avant de les brancher sur le circuit
en cours de test!!
7. TENSION AC
Cette fonction sert à measurer les ten-
sions de courant alternatif de 0 à 750V.
D E D I O D E
RPM
TENSION CC
ANGLE DE
TENSION AC
CONTACT
DIODES
RÉSISTANCE
CONTINUITÉ
le
multimétre
8. AMPÈRES CC
Cette fonction permet de mesurer
l'intensité de courant continu de 0 à
10A.
9. ANGLE DE CONTACT
Cette fonction permet de mesurer
l'angle de contact sur les circuits
d'allumage à distributeur et sur les
bobines.
10. TACHYMÈTRE (RPM)
Cette fonction sert à mesurer la régime
du moteur (t/min).
/
11. S'ALLUMER/S'ÉTEINDRE
Serrez pour rétablir le courant. Serrez
encore pour couper le courant.
12. AFFICHAGE
Pour afficher toutes les mesures et
toute l'information du multimétre.
Pile faible – Si ce symbole apparaît
dans le coin inférieur gauche de l'écran,
symbole disparaisse. S'il ne disparaît pas
après que vous ayez essayé toutes les
échelles pour une fonction particulière, la
valeur en cours de mesure est trop grande
pour être mesurée par le multimétre.
(Consultez Réglage de l'échelle page 74).
Réglage de zéro
m u l t i m é t r e
L e
automatiquement un réglage de zéro sur
les fonctions de volts, d'ampères et de
régime.
Détection automatique de polarité Le
multimétre affiche un signe moins (-) sur
les fonctions Volts CC et Ampères CC
lorsque les fils de mesure sont branchés à
l'envers.
73
remplacez la pile interne
d e 9 V . ( C o n s u l t e z
Remplacement de fus-
ible et de pile page 75).
I n d i c a t i o n
d é p a s s e m e n t
capacité – Si "1" ou "-1"
apparaissent à gauche
de l'écran,
multimétre est réglé sur
une échelle trop faible
pour la mesure en cours.
Augmentez l'échelle
j u s q u ' à c e q u e c e
e f f e c t u e
d e
d e
le
