7 Fonctionnement général des écrans web
7 .3 Vue d'ensemble de tous les luminaires en défaut (vue d'ensemble glo-
2
1
3

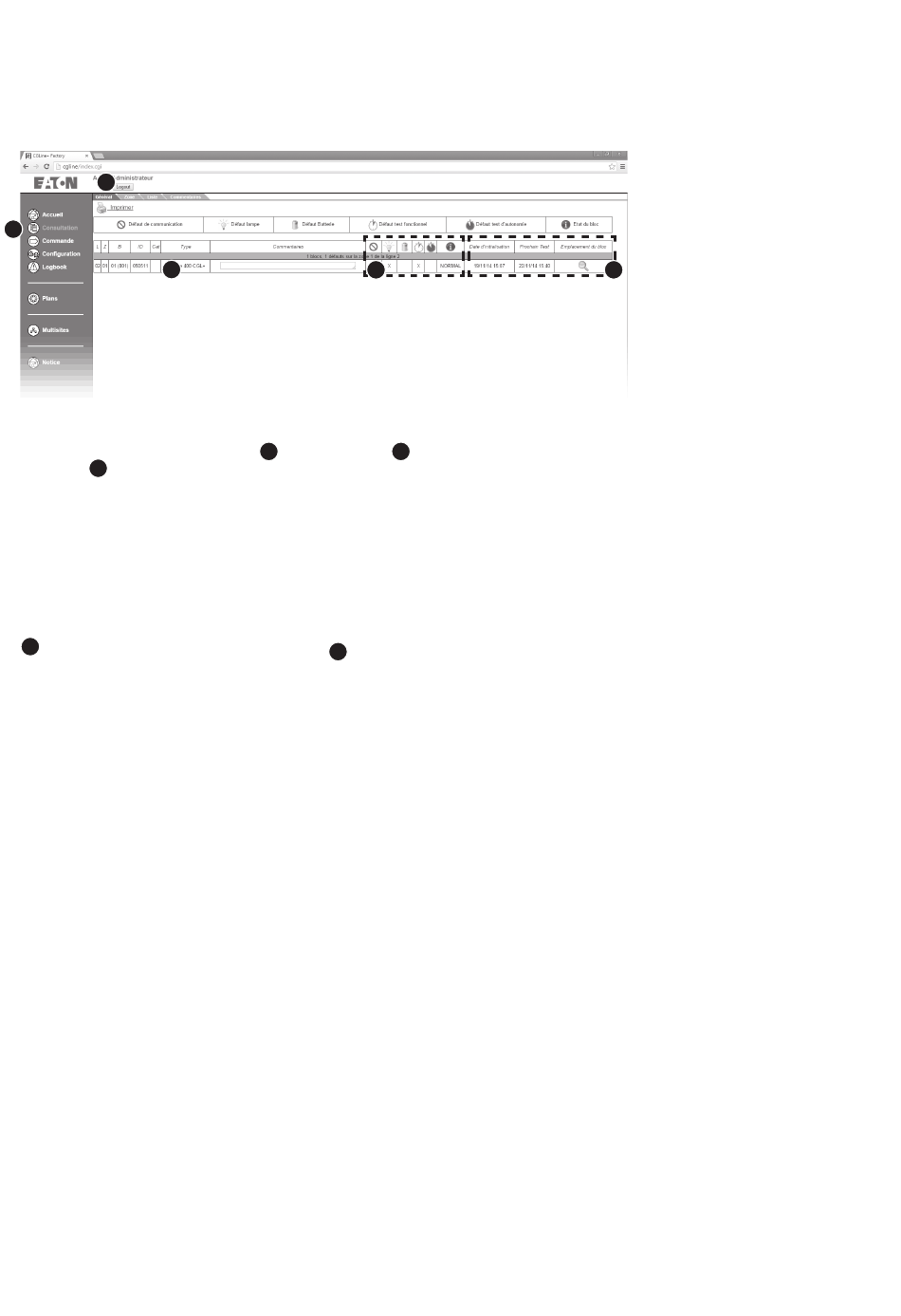

En allant dans le menu "Consultation"
s'affichent 3 :
L = ligne, 1 à 4 ;
•
Z = zone, 2 à 16 ;
•
B = adresse du luminaire, 1 à 400 ;
•
ID = identifiant fixe du luminaire , 6 caractères hexadécimaux. Ex. : FE18AC ;
•
Cat = type du luminaire (BAES ou BAEH);
•
Type = type du luminaire. Ex. : Guideled SL ;
•
Commentaires = Texte additionnel d'informations saisi dans CGVision ou dans le CGLine+ PC
•
Software.
4 : • Absent = défaut de communication
vers le luminaire
• Lampe de secours = défaut de lampe
• Batterie = défaut de batterie ou de charge
• Horloge blanche = défaut de TF
• Horloge bleue = défaut de TA
• i = état du bloc
14 Manuel d'installation et d'utilisation CGLine+ Web-Controller 40071860240 (D) February 2019 www.eaton.eu
4
, onglet "Général" , tous les luminaires en défaut
1 2
: • Date d'initialisation = date à laquelle le lumi-
5
naire a été détecté par la centrale de gestion
• Prochain Test = prochain TF ou TA automa-
tique
• Emplacement du bloc = localisation du lumi-
naire sur le plan
Cet exemple montre un
défaut sur un luminaire avec
les informations suivantes :
Luminaire sur la Ligne 1
•
Luminaire dans la Zone 1
•
Adresse du luminaire 1
•
(Lum1 dans la Zone)
Catégorie BAES
5
•
Type EB LED CGLine
•
Commentaires (max. 20
•
car.)
Défaut batterie
•
Luminaire en mode per-
•
manent
Luminaire ajouté à la
•
centrale de gestion web à
cette date
Le prochain TF ou TA aura
•
lieu le 01/01/2015 à 18h00.
En cliquant sur la loupe,
•
vous pouvez accéder
au plan, si celui-ci a été
préparé.
