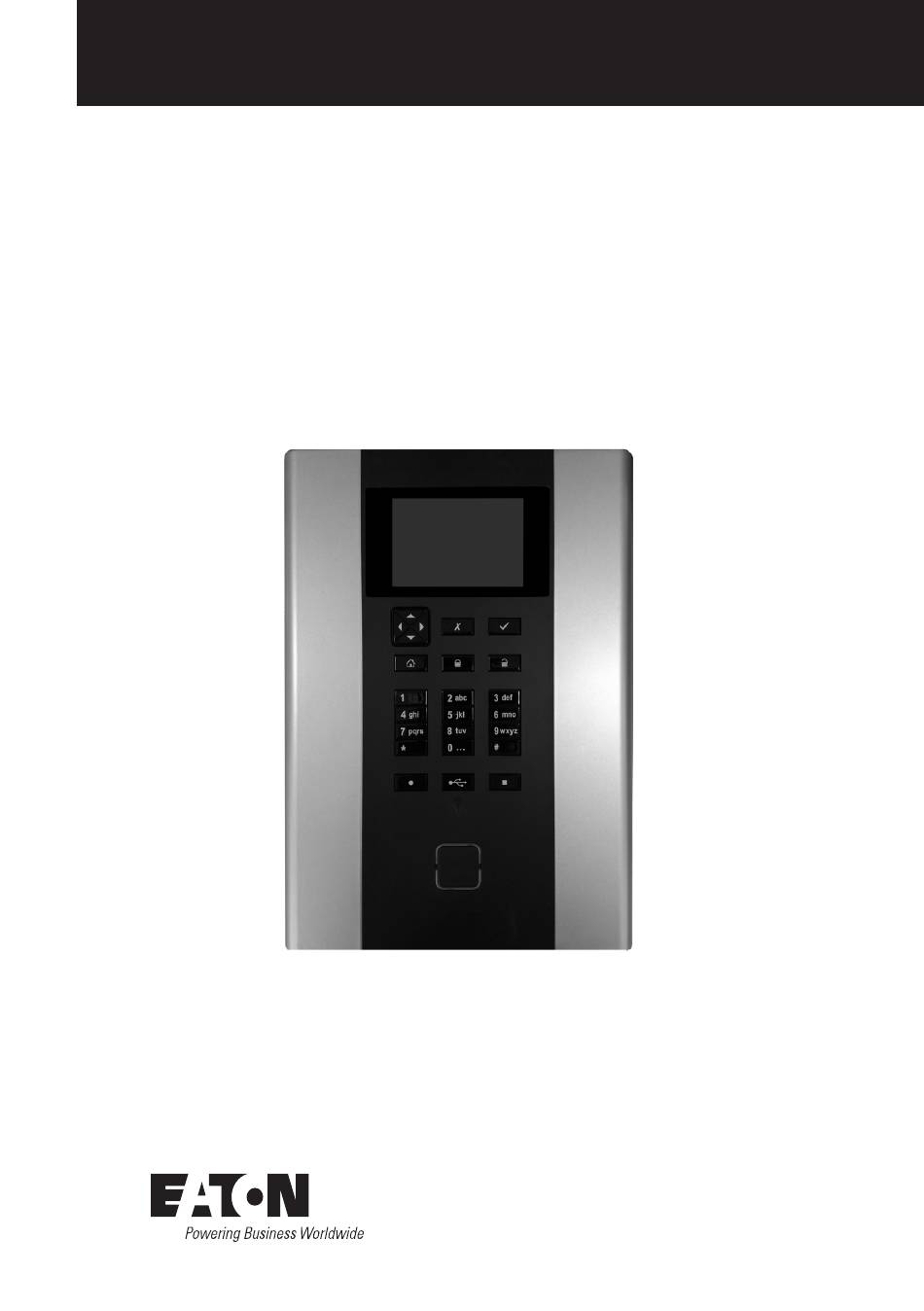

Quick Installation Manual
/Kurzanleitung / Guide d'installation rapide
CGLine+ Web Controller
05/2021
ZNO2050500 C

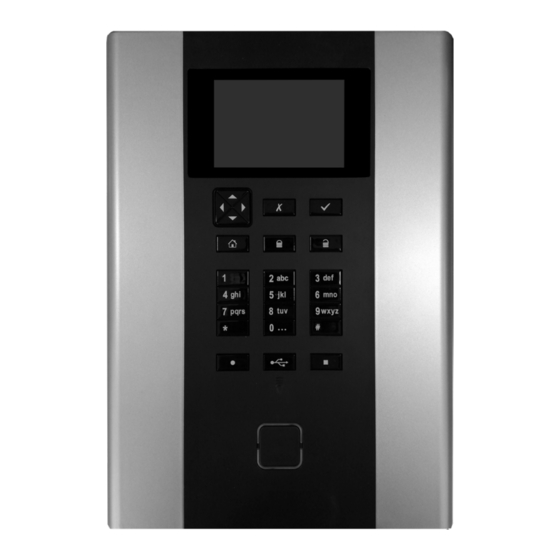

CGLine+ Web Compact Controller
Target group: Skilled electricians
Zielgruppe: Elektrofachkraft
Public cible : Électriciens confirmés

Publicité

Table des Matières
loading

Manuels Connexes pour Eaton CGLine+ Web Compact Controller

Sommaire des Matières pour Eaton CGLine+ Web Compact Controller

  • Page 1 Quick Installation Manual /Kurzanleitung / Guide d’installation rapide CGLine+ Web Controller 05/2021 ZNO2050500 C CGLine+ Web Compact Controller Target group: Skilled electricians Zielgruppe: Elektrofachkraft Public cible : Électriciens confirmés...

  • Page 2: Safety Notes

    • Restrict Logical access: Access to ‘Admin’ the CGLine+ Web Compact Controller. A & ‘Service’ user accounts should be complete Installation and Operating Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 3 Secure maintenance: In case the agreeing to continued use the firmware of the device needs to be product, terms and conditions of updated, you will be contacted by EULA are applicable. Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 4: Panel Description

    Multi-tap keypad (0: Special characters #: Uppercase / Lower case) Unused Activate USB (hold for 3s.) Green : OK Switch on/off Blinking : Test the screen : Failure Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 5: Electrical Connections

    To avoid any risk of ignition, mains conductors must be sufficiently tightened in the terminal (torque min. 40cNm). 2 USB Ports 2. NETWORK SETTINGS USB cable A-B (option) 230V/AC Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 6: First Start

    The CGLine+ Web Compact controller is supplied as standard with the fixed IP address 192.168.1.200. Operation via dhcp (dynamic IP address assignment) is possible but not factory-activated. Because typical company networks only permit own-assigned IP addresses, we recommend configuring network settings via direct connection to a PC, e.g. a notebook.

  • Page 7: General Configuration

    4.3. Initialisation of luminaires Login as Admin, with the Admin 11:40 11:40 21/01/2020 21/01/2020 password you previously chose. Login : Admin Password Then select Commands in the general menu. 4.Commands Cancel Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 8 3.Test period : 07 days 4.Save Select The CGLine+ Web Compact Controller is configured with basic settings. For all configuration details, please see refer to CGLine+ Web Compact Controller user manual. Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 9  Modify adapter settings  Right mouse click on “LAN connection”  Properties. Mark the entry Internet protocol version 4 , then continue with “Properties” The following screen is displayed: Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 10 Password: Enter the password you chose for Admin User: User Password: Enter the password you chose for User To modify the network settings, please login as Admin. CGLine+ Compact 2.Administrator Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 11: Important

    (watch tutorial videos on videos.eaton.com). The function of the website is also given without certificate, but it will alway require the confirmation of this security notice. Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 12 To download the complete instruction manual click on the download button Manual. The complete manual can be saved as .pdf-file on a desired destination. To open the manual an Acrobat Reader is required. Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 13: Sicherheitshinweise

    Routerseite oder über eine Firewall gefiltert sind. Öffnen Sie außerdem nur die vom CGLine+ Web-Controller verwende- ten Ports (SMTP wie konfiguriert, 587 für SMTPS, 443 für HTTPS und 5050 für OPC- Kommunikation). Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 14 Continuity Plan und einen Disaster Recovery Plan erstellen und diese Pläne regelmäßig überprüfen und, wenn möglich, anwenden. Im Rahmen des Plans sollten wichtige Gerätedaten gesichert und sicher gespeichert werden, einschließlich der aktuellen Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 15 Bildschirm im Speichermodus Tastatur (0: Sonderzeichen #: Groß- / Kleinbuchstaben) Keine Funktionalität Activate USB (3 sek. gedrückt halten) Grün : OK Anzeige ein- oder Blinken : Test ausschalten : Fehlermeldung Quick installation manual CGLine+ Web Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 16: Elektrische Anschlüsse

    Produkt gelieferten Kabelbindern zusammengebunden werden. 230V 50/60Hz Comm. Um jegliche Zündgefahr zu vermeiden, müssen die Netzleiter in den Klemmen ausreichend fest angezogen werden (Drehmoment min. 40 cNm). 2 USB Ports 2. NETZWERKEINSTELLUNGEN USB-Kebel A-B (option) 230V/AC Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 17: Erster Start

    Geben Sie das Passwort standardmäßig "EATON" ein 2.Administrator Abbruch Speichern und geben Sie ein neues Passwort ein (6 Zeichen mind- estens). Dann mit Speichern validieren. Der CGLine+ Web Compact Controller ist ab sofort einsatzbereit! Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 18: Allgemeine Konfiguration

    Speichern 4.3. Initialisierung der Leuchten Admin 11:40 11:40 21/01/2020 21/01/2020 Melden Sie sich als "Admin" Login : Admin an, mit dem zuvor gewählten Passwort Passwort. Anschließend können Sie "Befehle" auswählen. 4.Befehle Abbruch Speichern Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 19 2.Datum : 01/01/2099 "Speichern". 3.Test Intervall : 07 Tage 4.Speichern Auswahl Der CGLine+ Web Compact Controller wurde nun mit den grundlegenden Einstellungen konfiguriert. Weitere Details entnehmen Sie bitte der ausführlichen Montage- und Bedienungsanleitung. Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 20 Um die Netzwerkeinstellungen der Netzwerkkarte des PCs zu ändern, öffnen Sie bitte die Systemsteuerung in Windows  Netzwerk und Freigabecenter  Adaptereinstellung ändern  Mausklick rechts auf LAN-Verbindung Markieren Sie “Internetprotokoll Version 4” und klicken auf „Eigenschaften“ Folgendes Fenster öffnet sich: Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 21 Ein Login ist erforderlich . Zwei Benutzerkonten sind werksseitig voreingestellt: Benutzer: Admin Passwort: EATON Benutzer: User Passwort: GUEST Um in den Konfigurationsmodus zu gelangen, ist es notwendig, sich als Administrator einzu- loggen. CGLine+ Compact 2.Administrator Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 22 Zertifikat zu installieren, klicken Sie links auf "CA-Zertifikat". Das Zertifikat kann nun über Ihren Browser importiert werden. Die zu befolgenden Schritte können je nach verwendetem Browser unterschiedlich sein. Die Funktion der Website ist auch ohne Zertifikat gegeben, erfordert aber immer die Bestätigung dieses Sicherheitshinweises. Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 23 Um eine komplette Bedienungsanleitung als .pdf herunter zu laden, gehen Sie bitte auf die Hauptseite „Browse“. Über den Downloadbutton „Handbuch“ kann nun die komplette Bedienungsanleitung als .pdf heruntergeladen werden. Zum Öffnen der Datei ist Adobe Reader notwendig. Weitere Details entnehmen Sie bitte der ausführlichen Anleitung. Kurzanleitung Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 24: Cybersécurité

    Vérifier l’identification et l’inventaire: • Restreindre l’accès au réseau: S’assurer que le CGLine+ Web Compact Installer de préférence le CGLine+ Controller est identifié et inventorié grâce à Web Compact Controller sur un Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 25 Continuité d’activité / Reprise après sinistre de cybersécurité: Eaton recommande d’intégrer le CGLine+ Web Compact Controller dans les plans de continuité d’activité de l’organisation et de reprise après sinistre. Les organisations doivent Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 26: Description Du Panneau

    Clavier Multi-tap (0: Caractères spéciaux #: Majuscule / Minuscule) Non utilisé Activer USB (appuyer pendant 3s.) Vert : OK Allumer / Clignotant : Test Eteindre l’écran Rouge : Défaut Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 27: Connexions Électriques

    230V 50/60Hz Pour éviter tout risque d’allumage, les conducteurs de réseau doivent être suffisamment serrés dans la borne (couple min. 40cNm). 2x ports USB 2. PARAMÈTRE RÉSEAU Câble USB A-B (option) 230V/AC Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 28: Démarrage

    Un récapitulatif de l'ensemble de l'installation apparait ensuite, répertoriant tous les défauts et les problèmes détectés dans chaque ligne/zone. Lors de la première connexion, les mots de passe Utilisateur et Administrateur doivent être changés. Sélectionnez Administrateur et entrez le mot de passe par défaut "EATON". Sélectionner Utilisateur pour Utilisateur...

  • Page 29: Configuration Générale

    S'identifier en tant 11:40 Admin 21/01/2020 11:40 21/01/2020 qu'Administrateur, à l'aide du Identifiez-vous : Admin mot de passe préalablement Mot de passe choisi. Sélectionner Commandes dans le menu principal. 4.Commandes Annuler Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 30 3.Période de test: 07 jours 4.Enregistrer Choisir Le CGLine+ Web Compact Controller est configuré ave les paramètres par défaut. Pour connaître les autres configurations possibles et plus, voir le manuel d'utilisation complet du CGLine+ Web Compact Controller. Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...

  • Page 31: Paramétrage De La Carte Reseau Du Pc

     Centre Réseau et partage  Connexion au réseau local  Propriétés. L’écran suivant s’affiche : Dans la liste, cochez “Protocole Internet version 4 (TCP/IPv4) puis cliquez sur “Propriétés” pour continuer. L'écran suivant s'affiche: Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 32 Utilisateur : Admin Mot de passe : EATON Utilisateur : User Mot de passe : GUEST Pour modifier les paramètres réseau, connectez-vous en tant qu’”Admin”. CGLine+ Compact CGLine+ Compact 2.Administrateur 2.Administrator Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 33 être chargé via le navigateur internet. Les étapes à suivre peuvent varier en fonction du navigateur utilisé. Le site web est également utilisable sans certificat, mais requiert à chaque fois la confirma- tion de la notification de sécurité en question. Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
  • Page 34 Pour télécharger le manuel d’instructions complet, cliquez sur le bouton de téléchargement “Manuel”. Le manuel complet peut être sauvegardé au format PDF à l’emplacement de votre choix. Pour ouvrir le manuel, vous devez disposer d’Acrobat Reader. Guide d’installation rapide Compact Controller ZNO2050500 C 05/2021 www.eaton.com...
