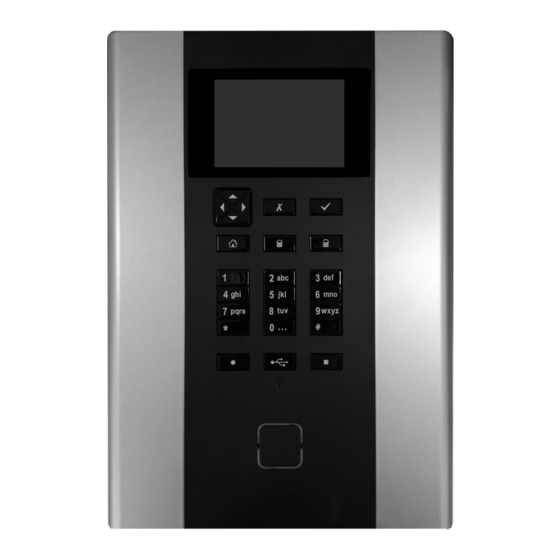

Eaton CGLine+ Web Compact Controller Notice D'installation Et D'utilisation
  1. Manuels
  2. Marques
  3. Eaton Manuels
  4. Contrôleurs
  5. CGLine+ Web Compact Controller
  6. Notice d'installation et d'utilisation

Eaton CGLine+ Web Compact Controller Notice D'installation Et D'utilisation

Masquer les pouces Voir aussi pour CGLine+ Web Compact Controller:

Publicité

Liens rapides

Télécharger ce manuel

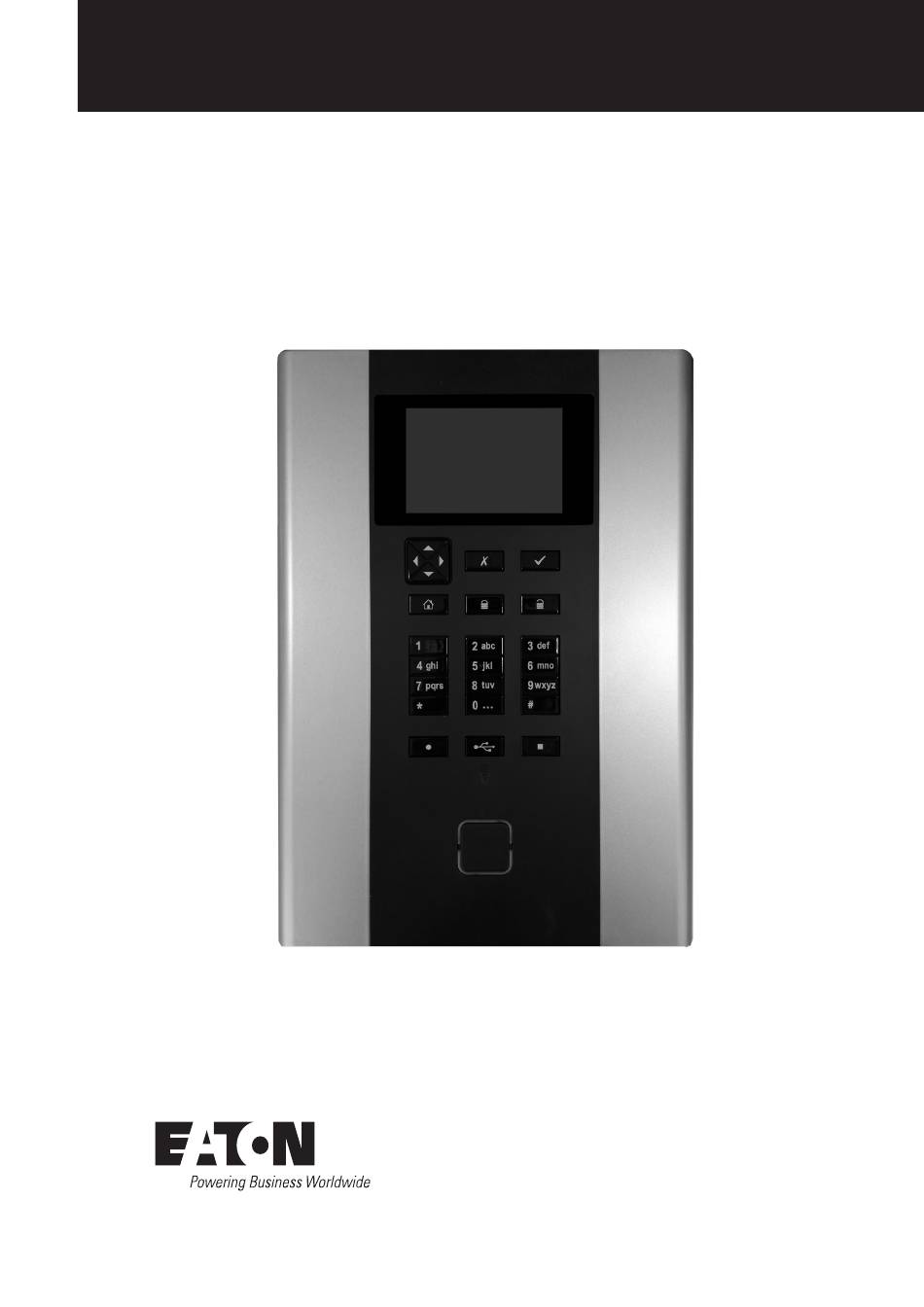

Notice d'installation et d'utilisation
05/2020
ZNO2055400 C
CGLine+ Web Compact Controller
Public cible: Electriciens confirmés

Publicité

loading

Manuels Connexes pour Eaton CGLine+ Web Compact Controller

Sommaire des Matières pour Eaton CGLine+ Web Compact Controller

  • Page 1 Notice d’installation et d’utilisation 05/2020 ZNO2055400 C CGLine+ Web Compact Controller Public cible: Electriciens confirmés...

  • Page 2: Table Des Matières

    5. CONFIGURATION CGLINE+ WEB COMPACT CONTROLLER ........

  • Page 3: Consignes De Sécurité

    CGLine+ Web Le CGLine+ Web Compact Controller doit être mis à la Terre. Compact Controller et des données qu’il traite. Les détails Conforme aux normes: sur l’exportation des journaux de bord sont disponibles...

  • Page 4: Données Techniques

    Firefox. Par conséquent un logiciel spécial n’est pas requis et une gestion à distance est possible. Un logiciel optionnel CGLine+ PC software permet une configuration facile du CGLine+ Web Compact Controller à l’aide d’une connexion par câble USB. 203 mm 60 mm Les fonctionnalités suivantes sont disponibles:...

  • Page 5: Installation

    CGLine+ Web Compact Controller Avec une mémoire intégrée pour sauvegarder la configuration et le Jusqu’à 500 centrales avec 800 journal d’évènements luminaires chacune (uniquement avec une installation homogène de luminaires CGLine+) Ligne 1 Fonction e-mail intégrée Ligne 2 Connectivité IP Visualisation jusqu’à...
  • Page 6 Bornes de connexion pour alimentation 230 V/ AC - 50/60 Hz. doit pas dépasser 32 Ohm). Pour ce faire, déconnecter la ligne en question du CGLine+ Web Compact Controller, appliquer un court-circuit entre les contacts du bus du luminaire en question, et CGLine+ Bus: mesurer la résistance à...

  • Page 7: Configuration Cgline+ Web Compact Controller

    5. CONFIGURATION CGLINE+ WEB Exemple de connexion: COMPACT CONTROLLER Avec contact fermé CGLine Au démarrage du CGLine+ Web Compact Controller, la page 1 kOhm d’accueil suivante s’affiche. Elle résume l’état de l’installation, Interface permettant ainsi de détecter facilement les tests et les La résistance doit être placée à...
  • Page 8 ARBORESCENCE CGLINE+ WEB COMPACT CONTROLLER - UTILISATEUR Etat de l’installation Liste Consultation Défaut Logbook ARBORESCENCE OF CGLINE+ WEB COMPACT CONTROLLER - ADMINISTRATEUR Etat de l’installation Liste Consultation Défaut Logbook Heure Date Langues Général Changement mot de passe Groupe de test 1,2,3...
  • Page 9 3.Deutsch Entrée_S1/S2 4.Italian 4.Italian Sortie_1 5.Portuguese 5.Portuguese Sortie_2 6.Nederlands 6.Nederlands Choisir Choisir Cliquer sur Choisir pour valider le choix. Le changement est pris en compte lorsque un message vert de sauvegarde apparait. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 10 3.Période de test: 07 jours 4.Enregistrer Pour les autres paramètres, taper manuellement les données. Ne pas oublier d’enregistrer après la mise à jour ! 11:40 Admin 21/01/2020 Choisir Nom d’hôte local Enregistrer CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 11 ! Lorsque la sauvegarde est prise en 3.Groupe de test: 1 compte, un message de validation vert apparaît. 4.Cat: BAES B189F6 5.Commentaires: 6.Nom de la centrale: 7.Supprimer 8.Enregistrer Supprimer CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 12 Admin 11:40 21/01/2020 >Toutes les lignes 1.Rechercher tous les luminaires 2.Rechercher les nouveaux luminaires 3.Recharger config PCSoft Choisir CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...

  • Page 13: Configuration Avec Le Webserver

    être mises à jour (voir chapitre 6.4 - Général). 6.1 Paramètres réseau par défaut La centrale de gestion web CGLine+ Web Compact Controller est fournie par défaut avec l’adresse IP fixe 192.168.1.200. L’utilisation avec un DHCP (attribution d’une adresse IP dynamique) est pos- sible mais non activée en configuration usine.
  • Page 14 Le site web est également utilisable sans certificat, mais requiert à chaque fois la confirmation de la notification de sécurité en question. NOTE CGLine+ Compact Controller Le cryptage peut ralentir l’accès au site. Quelques secondes peuvent être nécessaires lors de la première connexion. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 15 Pour configurer les paramètres réseau en fonction de l’installation informatique, il est nécessaire de se connecter en tant qu’“Admin“ avec le mot de passe par défaut défini en usine “EATON”. Voir ci-dessus. Une fois connecté, l’écran suivant apparaît : Les sous-menus s’affichent.

  • Page 16: Fonctionnement Général Des Ecrans Web

    En cas d’inactivité, le système se déconnectera automatiquement après 15 minutes. Une nouvelle identification sera nécessaire. Partager le mot de passe uniquement aux personnes nécessaires et restreindre l’utilisation du mot de passe Admin. Renouveler le mot de passe régulièrement pour des raisons de sécurité. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 17 Zone d’affichage des états : • Vert = tous les luminaires en fonctionnement normal • Jaune = min. 1 luminaire en défaut • Rouge = min. 3 luminaires consécutifs en défaut. Ex. : défaut de lampe. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 18 “Consultation” onglet “Zone” À l’aide des menus dérou- lants , sélectionner la ligne et la zone souhaitées. La liste des luminaires est mise à jour en cliquant sur “Envoyer“. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 19 Ces textes peuvent être modi- fiés : avec le CGLine+ PC Software • avec VisionGuard • en cliquant sur le texte sur • cet écran en important un fichier • texte. Voir CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 20 1. Cliquer sur l’onglet Blocs. Le tableau récapitulatif des luminaires apparaît. 2. Cliquer sur la ligne à modifier, et choisir les nouvelles configurations. 3. Cliquer sur Enregistrer pour sauvegarder les changements. 4. Cliquer sur Enregistrer pour valider les modifications apportées. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 21 Mettre à jour l’état du luminaire : Actualisation de l’état du Toutes les lignes : La commande s’applique à tous les lumi- • • luminaire pour tous les luminaires. naires. Mettre à jour le type de luminaire : Actualisation de • CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 22 En cas de coupure secteur de plus de 21 jours, le système doit être remis en service. Plus spécifiquement la date et l’heure doivent être reconfigurées pour garantir le séquencement correct des tests automatiques. CGLine+ Web Compact Controller ZNO2055400 C 05/2021...
  • Page 23 Défaut de charge : Au moins 1 luminaire présente un défaut batterie ou de charge. • Échec d’un test : Au moins 1 luminaire est en défaut de test fonctionnel ou d’autonomie. Ex. : • durée de test nominale non atteinte. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 24 Adresse IP : L’adresse IP au format IPV4 xxx.xxx.xxx.xxx, est normalement fournie par le service informatique. L’adresse MAC : N° d’identification fixe sur le réseau. pré-définie en usine est 192.168.1.200. Masque de sous-réseau : Fourni normalement par le service CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 25 La configuration de mail SMTP dépend de la configuration du réseau et du serveur SMTP. Certains serveurs peuvent ne pas supporter, ou ne pas être compatibles avec le client webcontroller. Veuillez contacter votre support informatique et le support EATON si vous rencontrez des difficultés lors de la configuration du client. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 26 Voir le manuel du logiciel CGLine+. 7.16 Derniers évènements La centrale fournit une liste d’environ 30 des der- niers évènements avec l’indication de la date et de l’heure dans le dossier “Derniers événements” CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 27 Pour importer une image, cliquez sur “Ajouter un plan” , et la sélectionner au for- mat .xml sur le lecteur source. Pour charger une image sur la centrale de gestion web CGLine+, cliquez sur “Ajouter” CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 28 Le status des luminaires est déterminé par les couleurs ci-dessous: Vert = fonctionnement • normal Jaune = Test de durée ou • de fonctionnement Rouge = Défaut • CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 29 7.22 Mode graphique – Supprimer un plan En allant dans l’onglet “Supprimer un plan” vous pouvez effacer du serveur web n’importe quel plan créé. Les plans sélectionnés sont supprimés après avoir cliqué sur “Supprimer” CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
  • Page 30 Multisites”. L’affichage des états des zones, entrées et sorties de toutes les centrales de ges- tion web CGLine+ installées sur le réseau. Les centrales de gestion web CGLine+ installées sur le réseau. CGLine+ Web Compact Controller ZNO2055400 C 05/2021 www.eaton.com...
