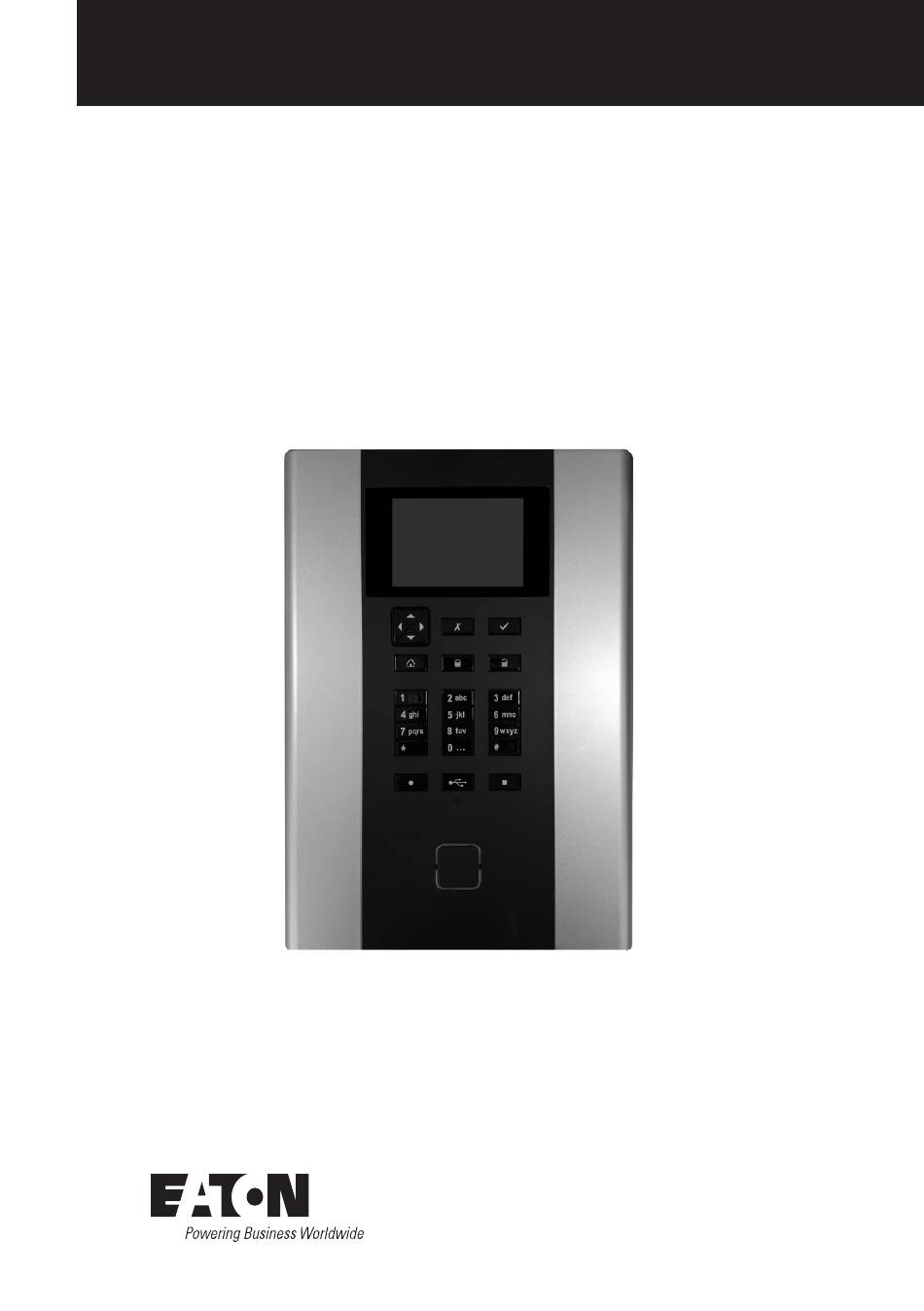

Quick Installation Manual
/Kurzanleitung / Guide d'installation rapide
CGLine+ Web Controller
03/2020
ZNO2050500 PrB
CGLine+ Web Compact Controller
Target group: Skilled electricians
Zielgruppe: Elektrofachkraft
Public cible : Électriciens confirmés
