Écran De Configuration Des Entrées/Sorties Digitales - Eaton CGLine+ Web-Controller Manuel D'installation Et D'utilisation

7 Fonctionnement général des écrans web

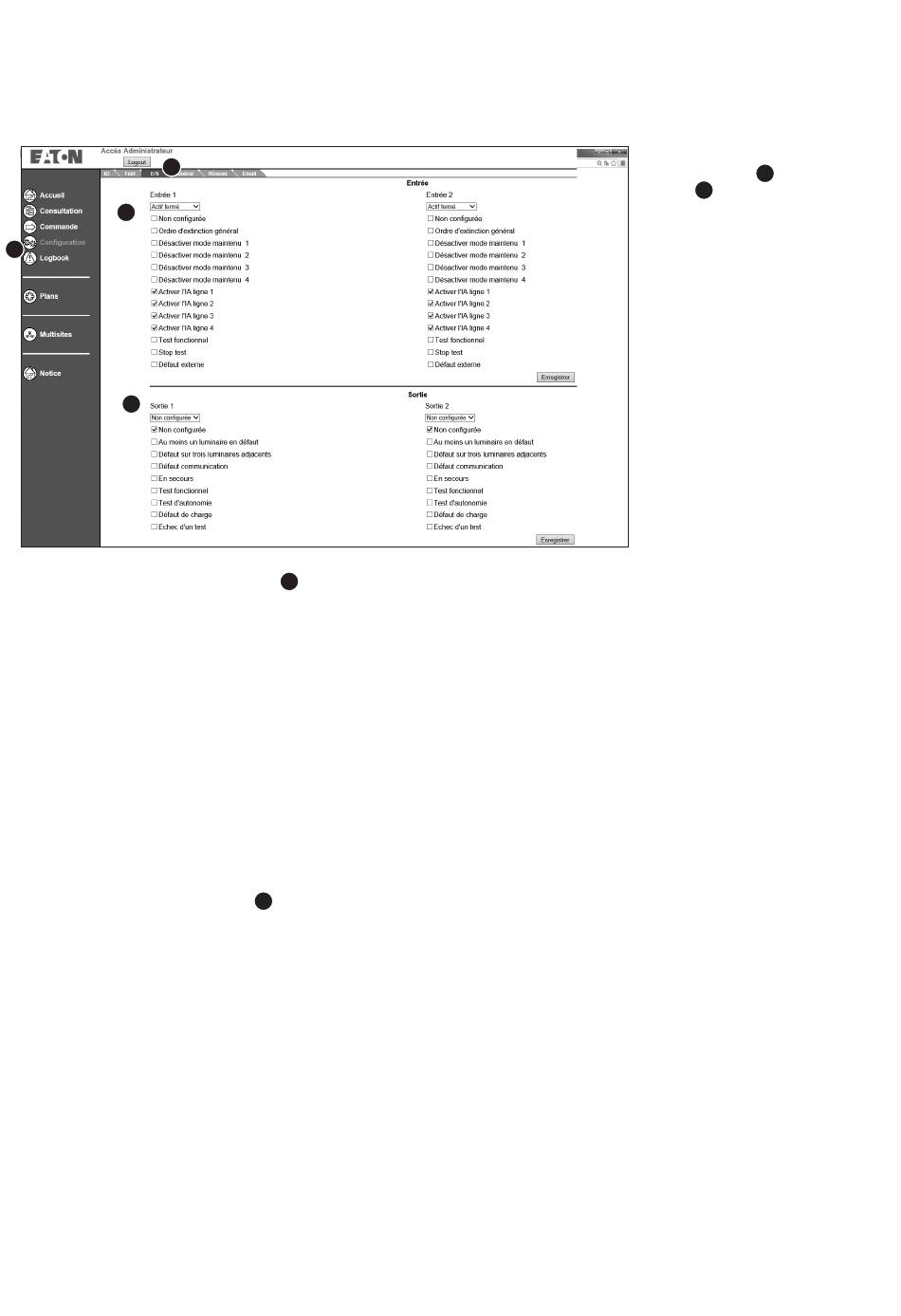

7 . 1 1 Écran de configuration des entrées/sorties digitales
2
3
1
4
Configuration des deux entrées digitales
Non configurée : Pas de fonction
•
Ordre d'extinction général : Pendant une coupure secteur (luminaires en secours), le mode
•
repos les éteint. Si le secteur revient, les luminaires passent en veille. À la prochaine coupure
secteur, les luminaires repassent en secours.
Activer le mode Dynamique sur les lignes 1, 2, 3 et/ou 4.
•
Désactiver mode maintenu (par ligne) : Éteint les luminaires de la ligne qui sont en mode per-
•
manent tant que l'entrée est active.
Activer l'IA: active le mode Affichage dynamique sur les lignes 1, 2, 3, et/ou 4.
•
Test fonctionnel : Lance un test fonctionnel pour tous les luminaires.
•
Stop test : Interrompt un test d'autonomie ou un test fonctionnel pour tous les luminaires.
•
Défaut externe
•
Configuration des deux sorties relais
Non configurée : Pas de fonction
•
Au moins un luminaire en défaut : Défaut générale sur au moins un luminaire.
•
Défauts sur trois luminaires adjacents : Au moins 3 luminaires adjacents dans une zone sont
•
en défaut.
Défaut de communication : Au moins 1 luminaire a un défaut de communication.
•
En secours : Au moins 1 luminaire est en secours. Ex. : en cas de coupure secteur.
•
Test fonctionnel : Au moins 1 luminaire est en test fonctionnel.
•
Test d'autonomie : Au moins 1 luminaire est en test d'autonomie.
•
Défaut de charge : Au moins 1 luminaire présente un défaut batterie ou de charge.
•
Échec d'un test : Au moins 1 luminaire est en défaut de test fonctionnel ou d'autonomie. Ex. :
•
durée de test nominale non atteinte.
20 Manuel d'installation et d'utilisation CGLine+ Web-Controller 40071860240 (D) February 2019 www.eaton.eu
:
3
4 :
Dans le menu
"Configuration" 1 , onglet
"E/S" 2 , vous pouvez
attribuer des commandes
spécifiques aux entrées et
attribuer des conditions de
changement d'état aux deux
relais.
