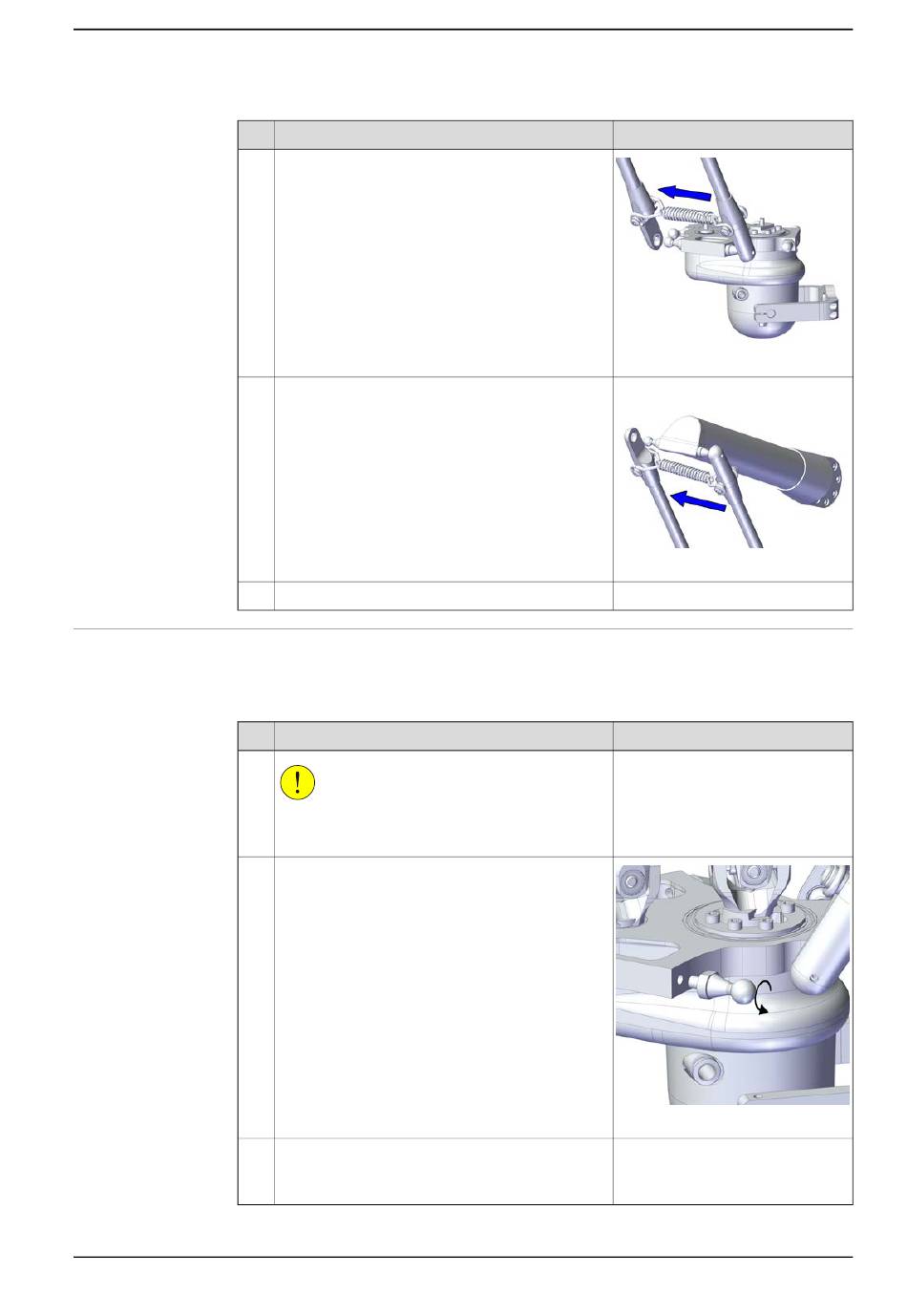

Remplacement de la rotule
Utilisez ces procédures pour remplacer la rotule.
Remplacement de la rotule
1
2
3
Manuel du produit - IRB 365
3HAC079185-004 Révision: A
Action
Retirez l'extrémité inférieure des bras inférieurs
de l'unité delta à l'aide des pinces, à gauche ou
à droite, pas des deux côtés.
Retirez l'extrémité supérieure des bras inférieurs
de bras supérieurs à l'aide des pinces, à gauche
ou à droite, pas des deux côtés.
Retirez les bras inférieurs.
Action
ATTENTION
Assurez-vous que toutes les alimentations élec-
triques sont coupées.
Dévissez la rotule dans le sens inverse des ai-
guilles d'une montre
Ajoutez de la Loctite 243 sur la rotule
Vissez la rotule dans le sens des aiguilles d'une
montre
© Copyright 2022- ABB. Tous droits réservés.
5.4.1 Remplacement des bras inférieurs
Remarque
xx2100000722
xx2100000721
Remarque
xx2100000781
Couple de serrage
12 Nm
Suite page suivante
5 Réparation
Suite
