Schellenberg Smart DRIVE 10 Mode D'emploi page 40

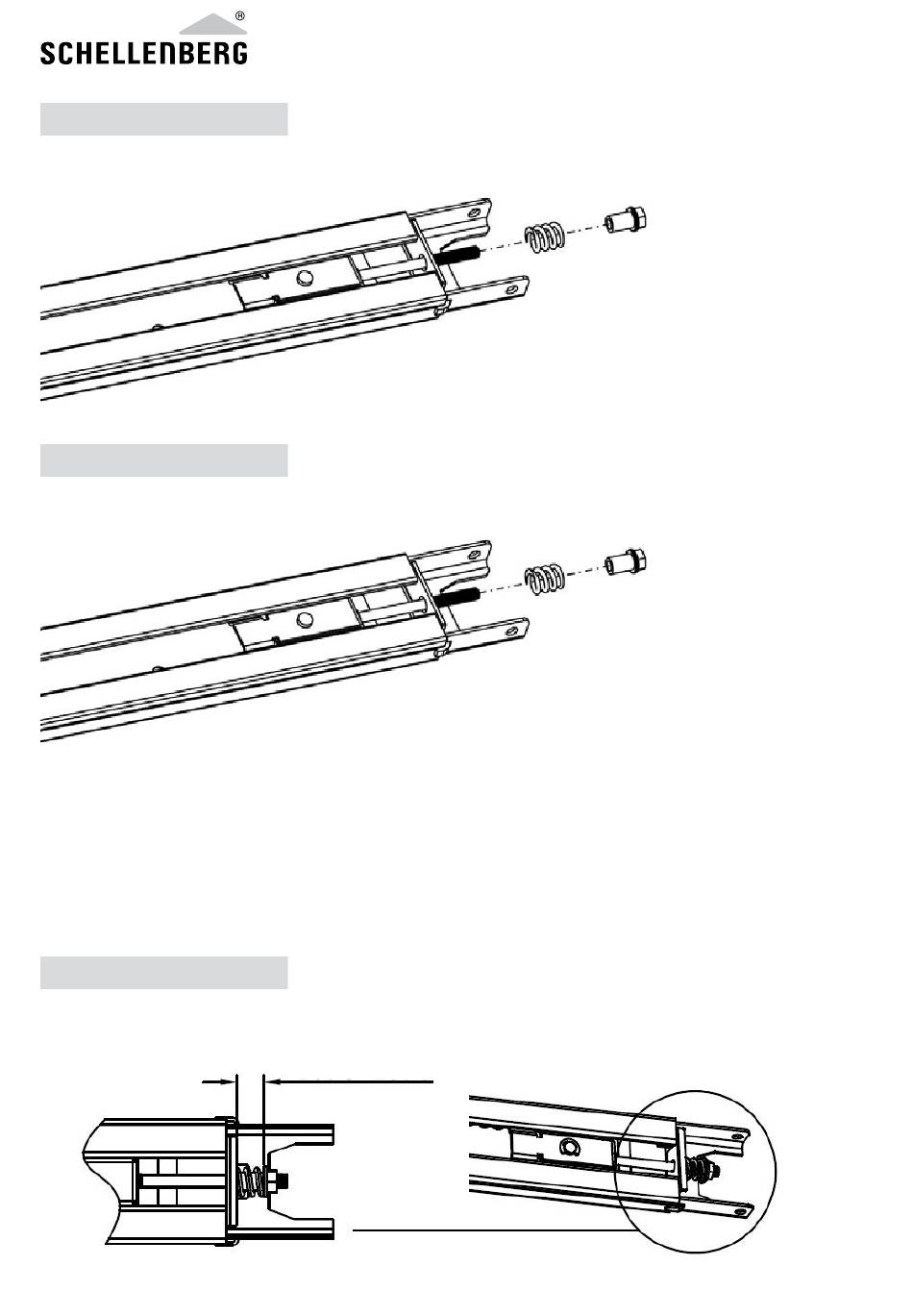

Afb. 7
Afb. 8
1. Schuif de rails aan elkaar (afb. 4).
2. Schuif de tweede verbindingrail over het uiteinde van de middenrail (afb. 5).
3. Verwijder de kabelbinder.
4. Draai de schroefstaaf A met de ketting aan het einde van de bovenste rail (afb. 6).
5. Verbind de bout en de veer en sluit de moer af (afb. 7).
6. Trek de bout in de juiste positie aan (afb. 8) en snij de kabelbinders dichtbij het tandrad af. De rail is nu bevestigd.
Afb. 9
17,5-19,5 mm
40
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
