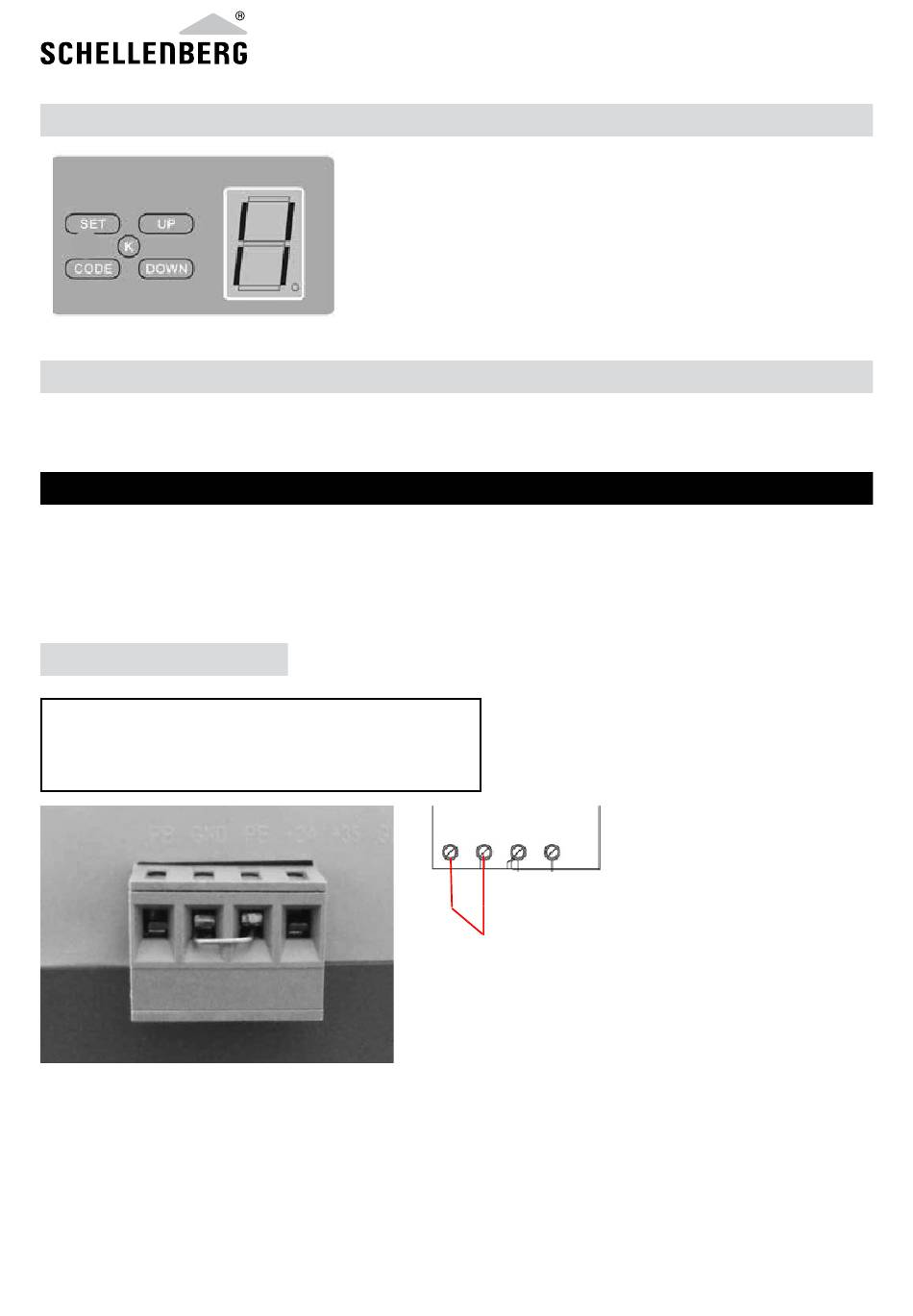

EINSTELLUNG LICHTSCHRANKE
ANSCHLUSS EINES wANDTASTERS
Verbinden Sie den optionalen Wandtaster mit dem Torantrieb (Abb. 12).
F wEITERE FUNKTIoNEN UND ANwENDUNGEN
1. Einen weiteren Wandtaster anschließen
Verwenden Sie das Anschluss-Schema (Abb. 12).
2. Anschluss Lichtschranke
Verwenden Sie das Anschluss-Schema (Abb. 13).
Abb. 12
Torantrieb
Drücken Sie die DOWN-Taste, bis die LED „II" anzeigt. Drücken Sie
die UP-Taste, um die Lichtschrankenfunktion zu aktivieren. Die LED zeigt
„H". Zum Deaktivieren drücken Sie die DOWN-Taste. Die LED zeigt „II".
Zum Bestätigen drücken Sie die SET-Taste. Schließen Sie die Lichtschranke
an, wie in Abb. 13 beschrieben.
wichtig: wenn Sie keine Lichtschranke verwenden, muss die Licht-
schranken-Funktion unbedingt abgeschaltet sein. Andernfalls arbeitet
Ihr Torantrieb nicht!
PB GND PE +24
Wandtaster Kontakt
14
