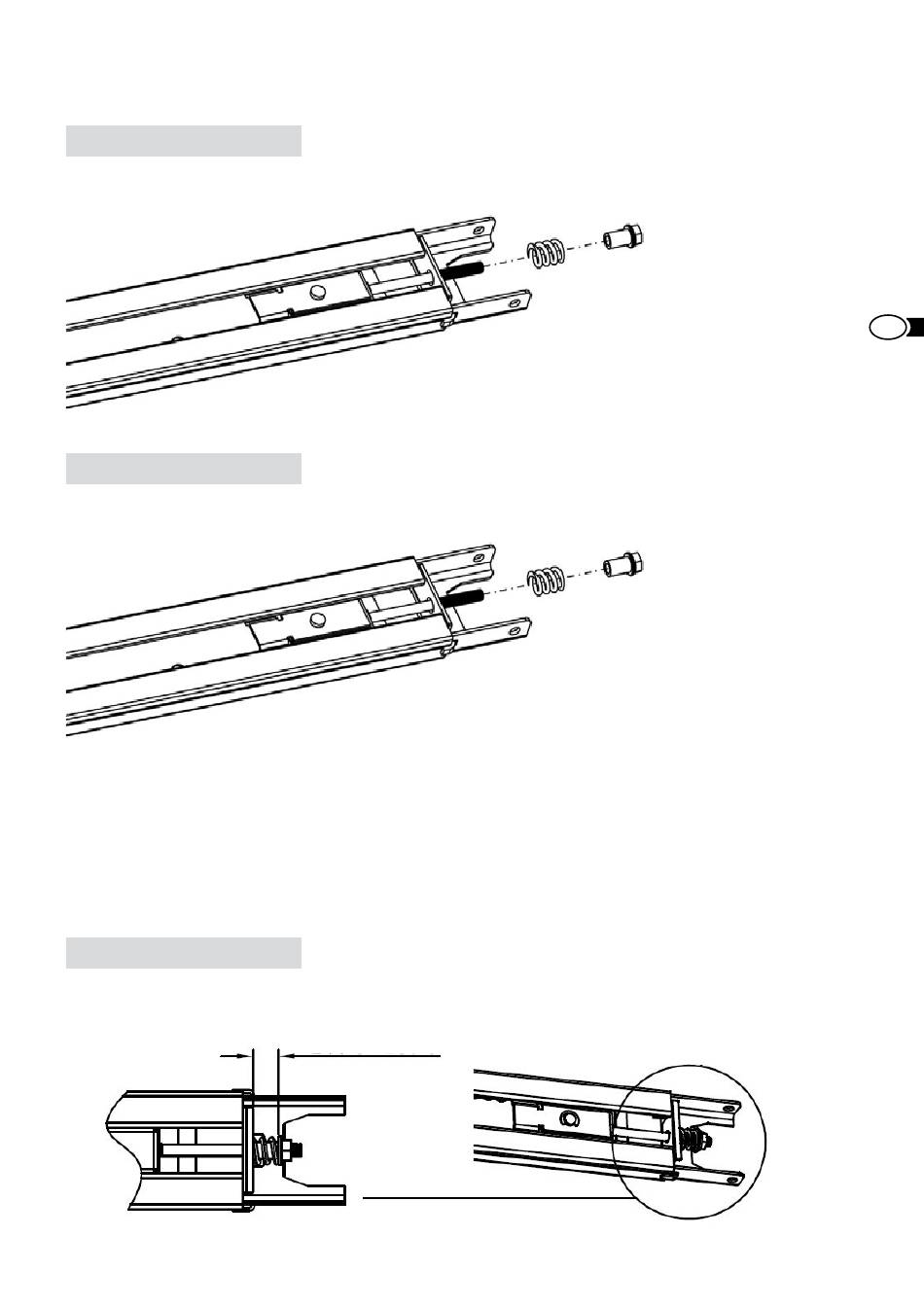

Fig. 7
Fig. 8
1. Collegare il binario (Fig. 4).
2. Spingere il secondo binario di collegamento sull'estremità del binario terminale (Fig. 5).
3. Rimuovere le fascette.
4. Tirare l'asta a vite A con la catena fino alla fine del binario superiore (Fig. 6).
5. Collegare il perno e la molla e chiudere con il dado (Fig. 7).
6. Portare il perno nella giusta posizione (Fig. 8) e tagliare le fascette vicino alla ruota dentata. Il binario adesso è montato.
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
Fig. 9
follows).
17,5-19,5 mm
55
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
