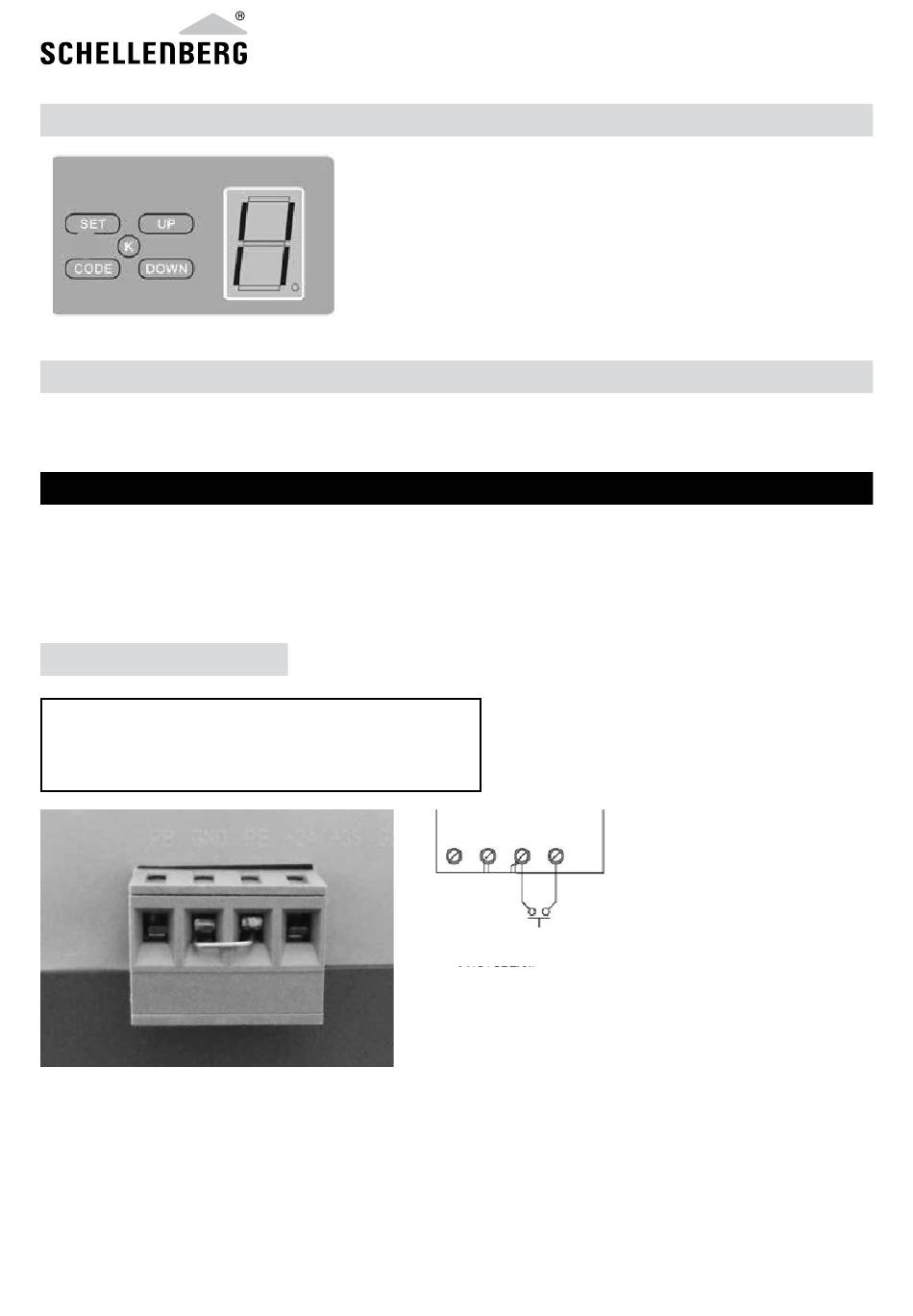

IMpoSTAZIoNE DELLA BARRIERA LUMINoSA
CoLLEGAMENTo DI UN SoSTEGNo A pARETE
Collegare il tasto a parete opzionale all'automatismo del portone (Fig. 12).
F ULTERIoRI FUNZIoNI ED AppLICAZIoNI
1. Per collegare un ulteriore tasto a parete utilizzare lo
schema elettrico (Fig. 12).
2. per collegare una barriera luminosa utilizzare lo
schema elettrico (Fig. 13).
Fig. 12
Automatismo portone
Premere il tasto DOWN fino a quando il LED segnala „II". Premere il tasto
UP per attivare la funzione della barriera luminosa. Il LED segnala „H". Per
la disattivazione, premere il tasto DOWN. Il LED segnala „II".Per confermare
premere il tasto SET. Collegare la barriera luminosa come descritto nella
fig. 13.
Importante: se non si utilizza alcuna barriera luminosa è necessario
che la funzione di barriera luminosa sia disattivata. Altrimenti l'auto-
matismo del portone non funziona.
PB GND PE +24
Contatto tasto a parete
Wandtaster Kontakt
