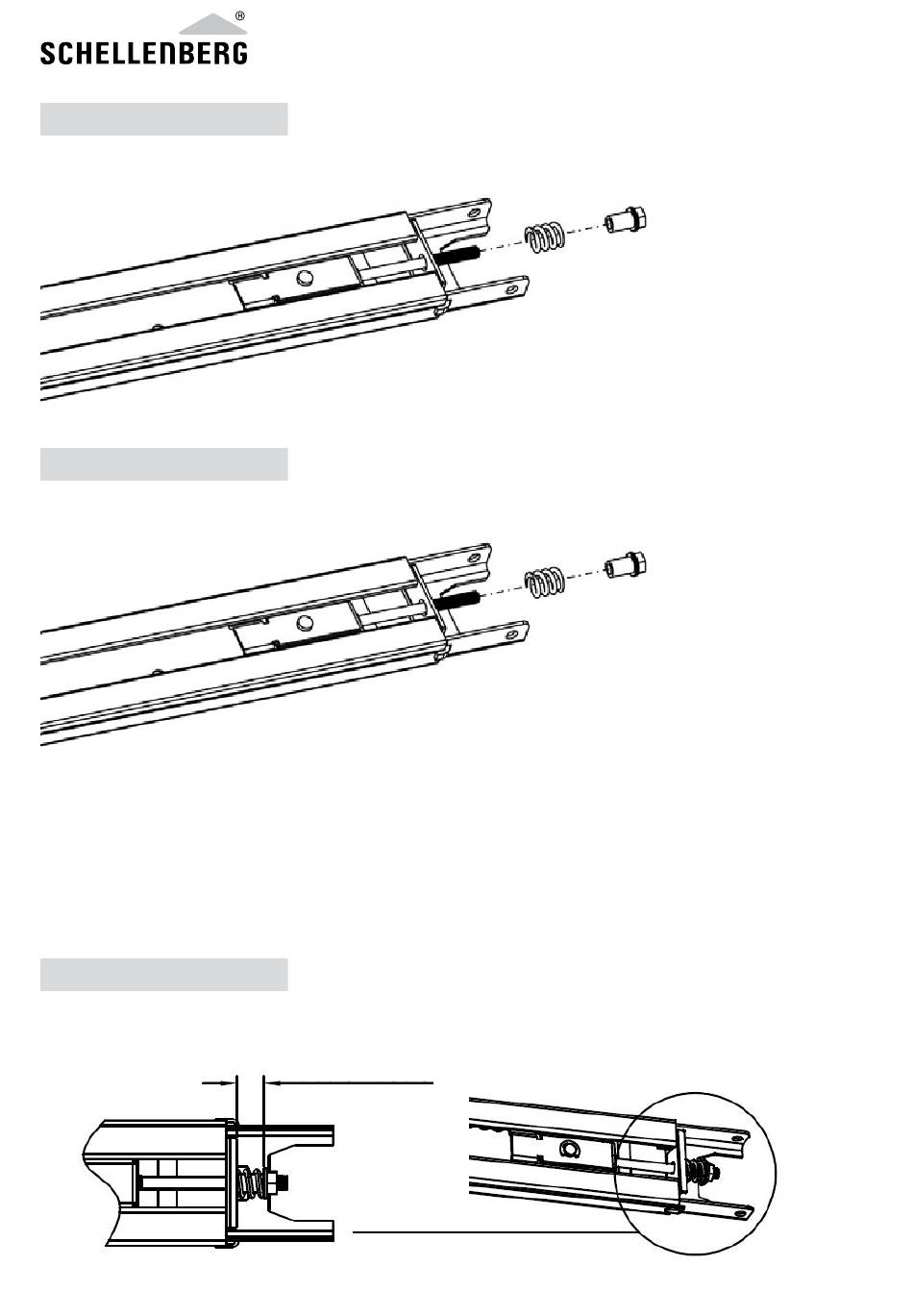

Sl. 7
Sl. 8
1. Složite vodilicu (sl. 4).
2. Gurnite drugu spojnu vodilicu preko kraja srednje vodilice (sl. 5).
3. Uklonite kabelsku spojnicu.
4. Povucite vijčanu šipku A s lancem do kraja gornje vodilice (sl. 6).
5. Spojite svornjak i oprugu i zatvorite maticom (sl. 7).
6. Povucite svornjak u ispravan položaj (sl. 8) i odrežite kabelsku spojnicu blizu nazupčanom kotaču. Sada je vodilica ug-
rađena.
Sl. 9
17,5-19,5 mm
130
Chain tension:
The chain tension is measured by the length of the spring, our recommended
spring length after tightened need to be 17.5-19.5mm (see the pictures as
follows).
