1 Concernant ces instructions
Groupes cibles
• Exploitant de la porte battante automatique. L'exploitant est la personne responsable pour le fonction-
nement et la maintenance de l'installation.
• Des personnes formées par l'exploitant pour des tâches spécifiques, comme par exemple l'utilisation
ou l'entretien de la porte battante automatique.
Domaine de validité
Nom de produit de l'installation :
Nom de produit de l'entraînement : iMotion
Numéro de série :

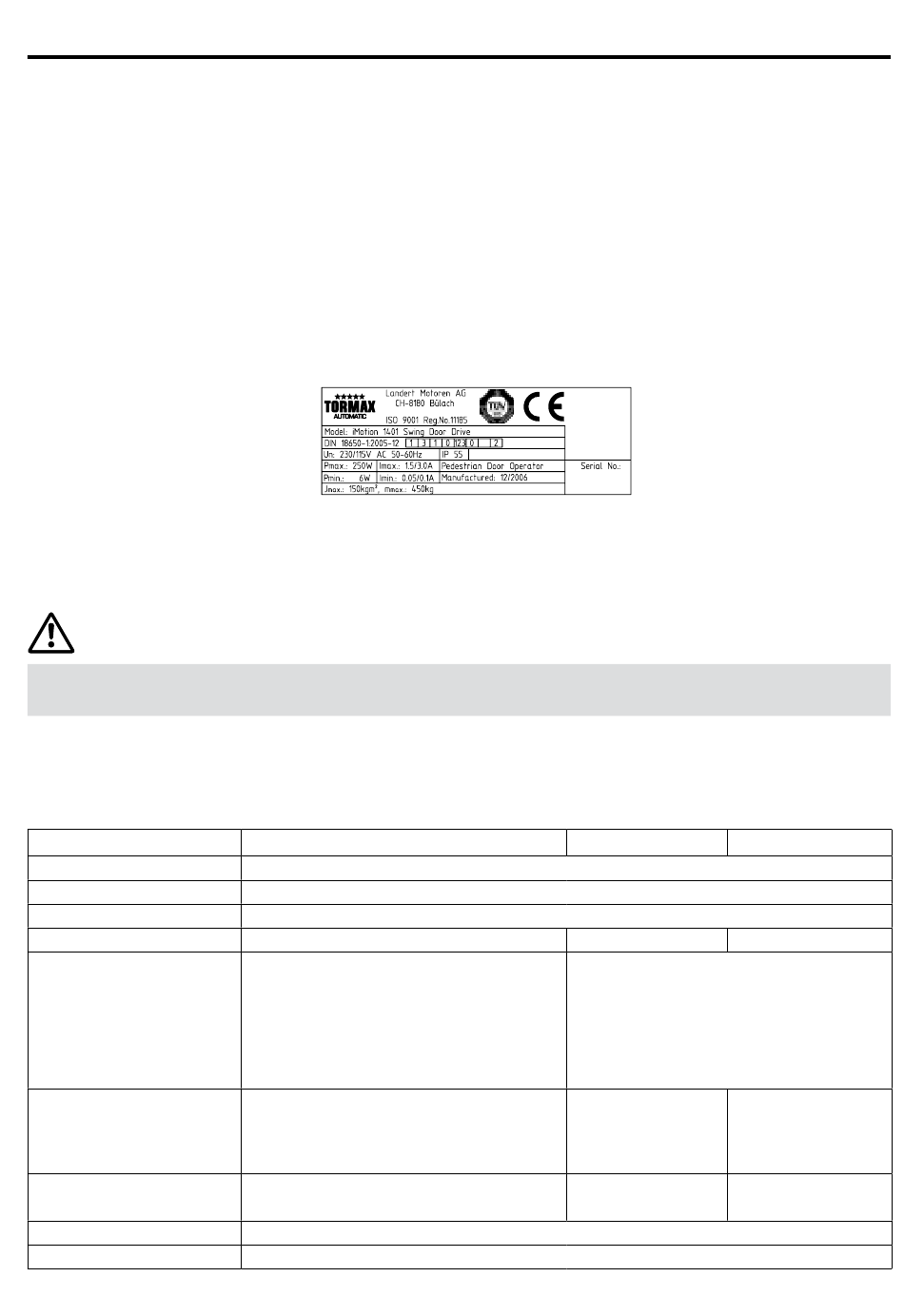

Signalisation du type (par ex.)
Ces instructions de service sont valables pour tous les entraînements de portes cités ci-dessus (différences
voir caractéristiques techniques).
Définition des symboles
Le symbole d'avertissement indique un risque éventuel de blessures.
Les textes sur fond grisé doivent être respectés impérativement pour un fonctionnement impeccable
de l'installation ! Le non respect peut entrainer des dégâts matériels.
<
Les fonctions qui sont signalisées par le symbole ci-après correspondent au réglage de base, mais
peuvent être programmées différemment par le monteur.
Composants en option qui ne sont pas disponibles sur toutes les installations.
Données techniques
Type d'entraînement
Commande
Branchement au réseau
Puissance absorbée
Alimentation
Indice de protection
entraînement
Indice de protection
boîtier de commande
Température ambiante
Emissions sonores
Porte battante automatique
1301 Swing Door Drive
®
iMotion
1301.S Swing Door Drive
®
iMotion
1401 Swing Door Drive
®
.............................................
iMotion 1301
Entraînement électromécanique avec moteur synchrone CA à aimant permanent
6 ... 250 W
24 V DC + 0,5/ –1,5 V, max. 18 W */ 0,75 A,
en mode batterie min. 16,5 V
40 V PWM / max. 24 W*/ 2 A,
tension et fonctionnement
6 ... 24 V DC,
programmables.
* Charge totale max. 30 W
IP22
–
iMotion 1301.S
iMotion MCU32
1 x 230 / 1 x 115 V AC, 50 – 60 Hz, 10 A
12 ... 330 W
24 V DC + 0,5/ –1,5 V, max. 36 W */ 1,5 A,
en mode batterie min. 16,5 V
équivalent
40 V PWM / max. 24 W*/ 2 A,
6 ... 24 V DC,
programmables.
* Charge totale max. 50 W
IP22
–
–20 °C bis +50 °C
< 70 db (A)
Instructions de service iMotion 1301 / 1301.S / 1401 T-1305 f
La plaque d'identification avec
le numéro de série est fixée
dans le boîtier de commande
(1401) ou sur l'entraînement
sousl'habillage(1301,1301.S).
iMotion 1401
4 ... 250 W
équivalent
tension et fonctionnement
IP 67 (7 jours de
pluie jusqu'au bord
supérieur du caisson
à encastrer)
IP 55
3
