WaterMaster FET100
Débitmètre électromagnétique/ transmetteur | Zones dangereuses ATEX/ UKEX/ IECEx, zones 2, 21 et 22

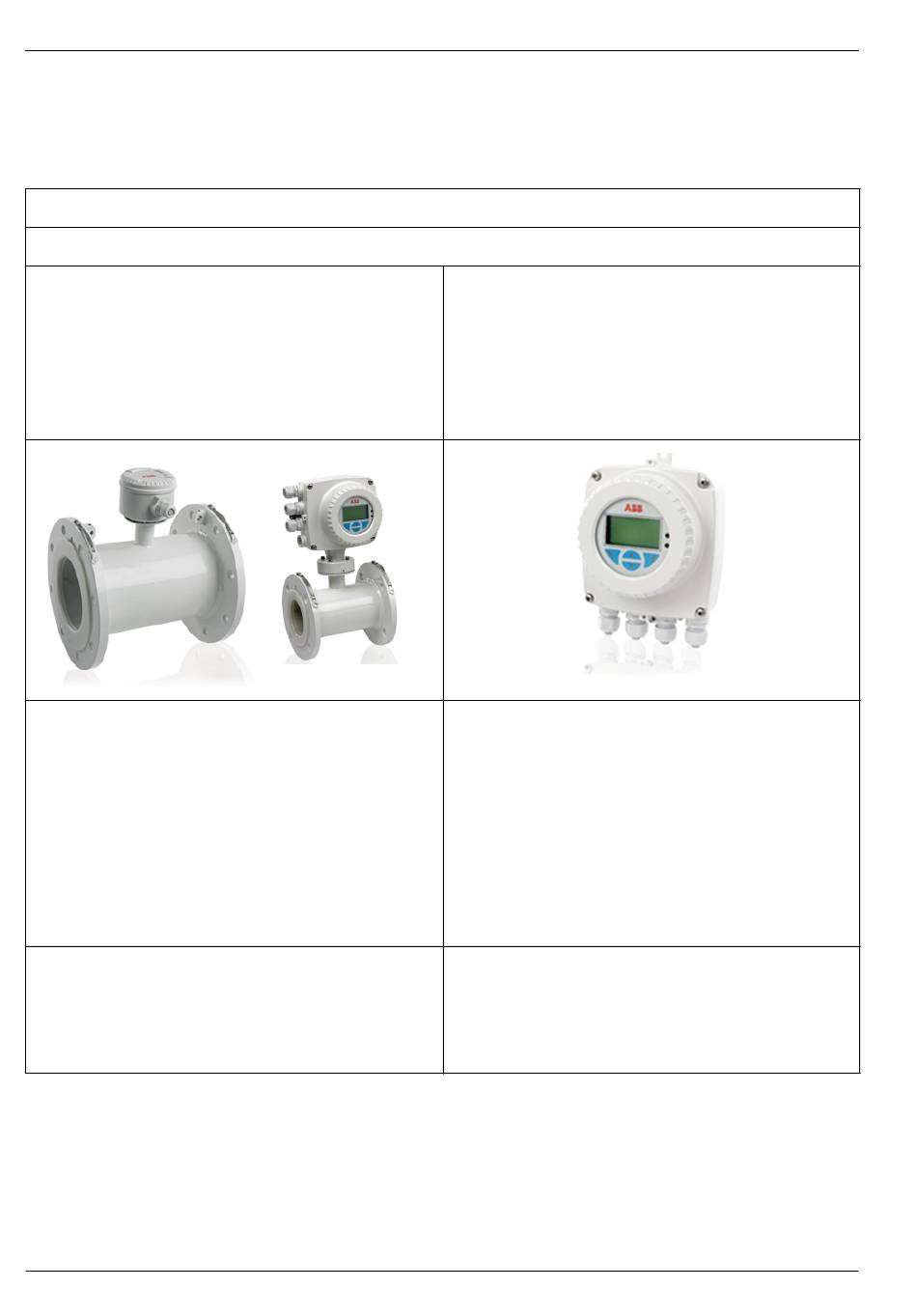

2.2 Conception à distance – ATEX / UKEX / IECEx zones 2, 21 et 22
Le transmetteur est monté au niveau d'un emplacement distinct du capteur. Le raccordement électrique
entre le transmetteur et le capteur est assuré par le câble de signal agréé ABB. La longueur de câble
maximale autorisée est de 200 m (656 pi.).
FEV125, FEV185
FEW125, FEW185
FEW325, FEW385
FEF125, FEF185
(M dans le numéro de modèle identifie la zone –
voir exemple de numéro de modèle [Section 2])
ATEX/UKEX
Certificat : FM10ATEX0036X
II 3 G Ex nA IIC T5 Gc, Ta= –20 à +70 °C
II 2 D Ex tb IIIC T100 °C Db Ta= –20 à +70 °C
Certificat : FME10.0006X
Ex nA IIC T5 Gc, Ta= –20 à +70 °C
Ex tb IIIC T100 °C Db Ta= –20 à +70 °C
Tableau 2.2 Conception à distance – ATEX / UKEX / IECEx zones 2, 21 et 22
6
Dans les zones Ex 2, 21, 22
FM10ATEX0037X
FM21UKEX0008X
FM21UKEX0009X
IECEx
WaterMaster
(M dans le numéro de modèle identifie la zone –
voir exemple de numéro de modèle [Section 2])
Certificat : FM10ATEX0036X
II 2 D Ex tb IIIC T100 °C Db
Certificat : FME10.0006X
Ex nA IIC T5 Gc / Ex tb IIIC T100 °C
FET125.....M....
ATEX/UKEX
FM10ATEX0037X
FM21UKEX0008X
FM21UKEX0009X
II 3 G Ex nA IIC T5 Gc
Ta= –20 à +60 °C
IECEx
Ta= –20 à +60 °C
OI/FET100/ATEX-FR Rév. B
