5.3.

TIPOS DE CONEXIONES DISPONIBLES CON LOS SISTEMAS MVA

Este accesorio puede controlar un máximo de 32 unidades internas, subdivididas en un máximo de 16 sistemas diferentes; respe-
tando estos límites, el dispositivo MVASZC puede estar conectado a uno o más sistemas MVA, de los siguientes modos:

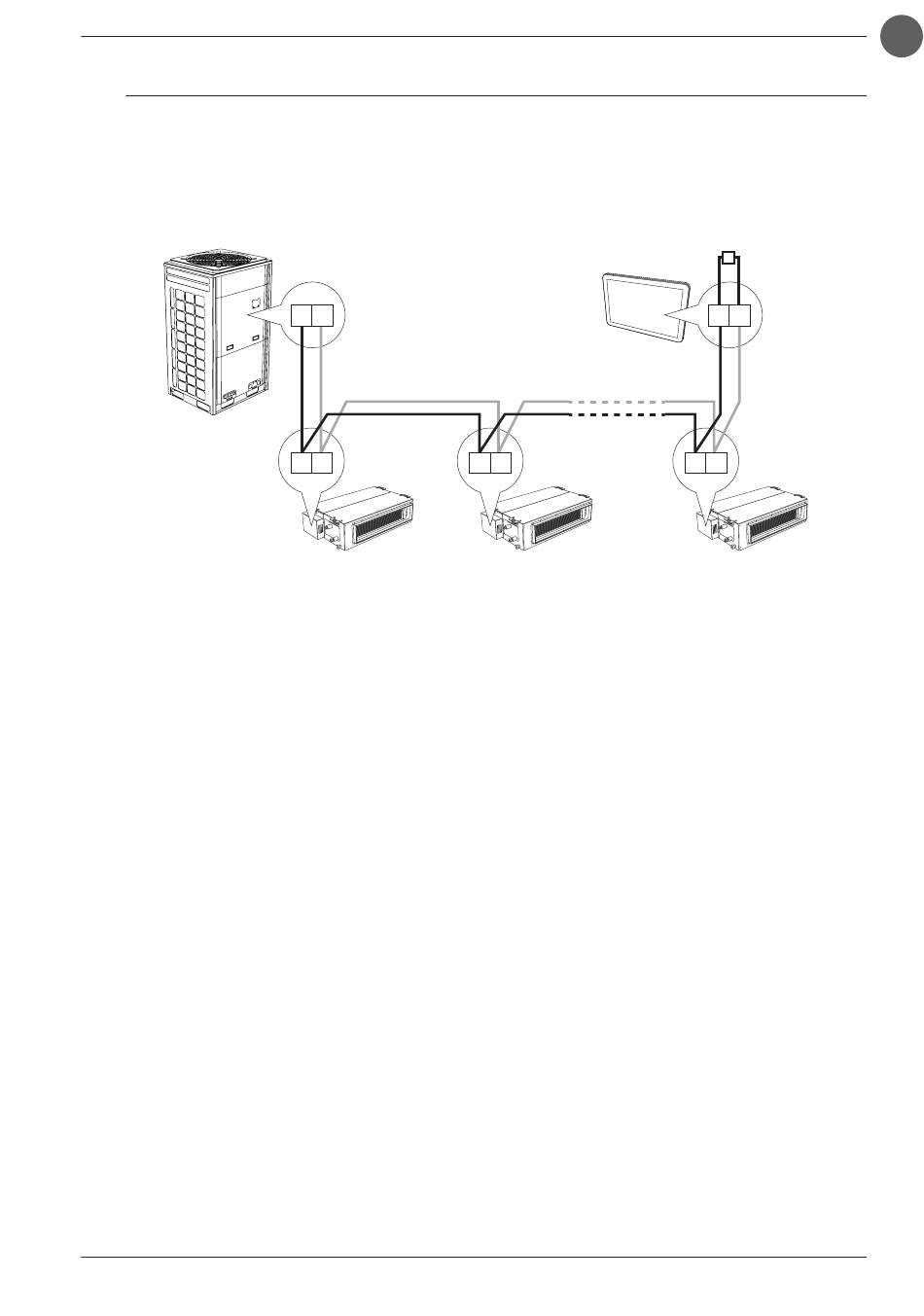

(1) Conexión del accesorio MVASZC a un solo sistema MVA:
Sistema MVA
D1 D2
D1 D2
Unidad interna (1)
MVASZC
D1 D2
Unidad interna (2)
Resistencia
de terminación
G1 G2
D1 D2
Unidad interna (n)
ES
77
