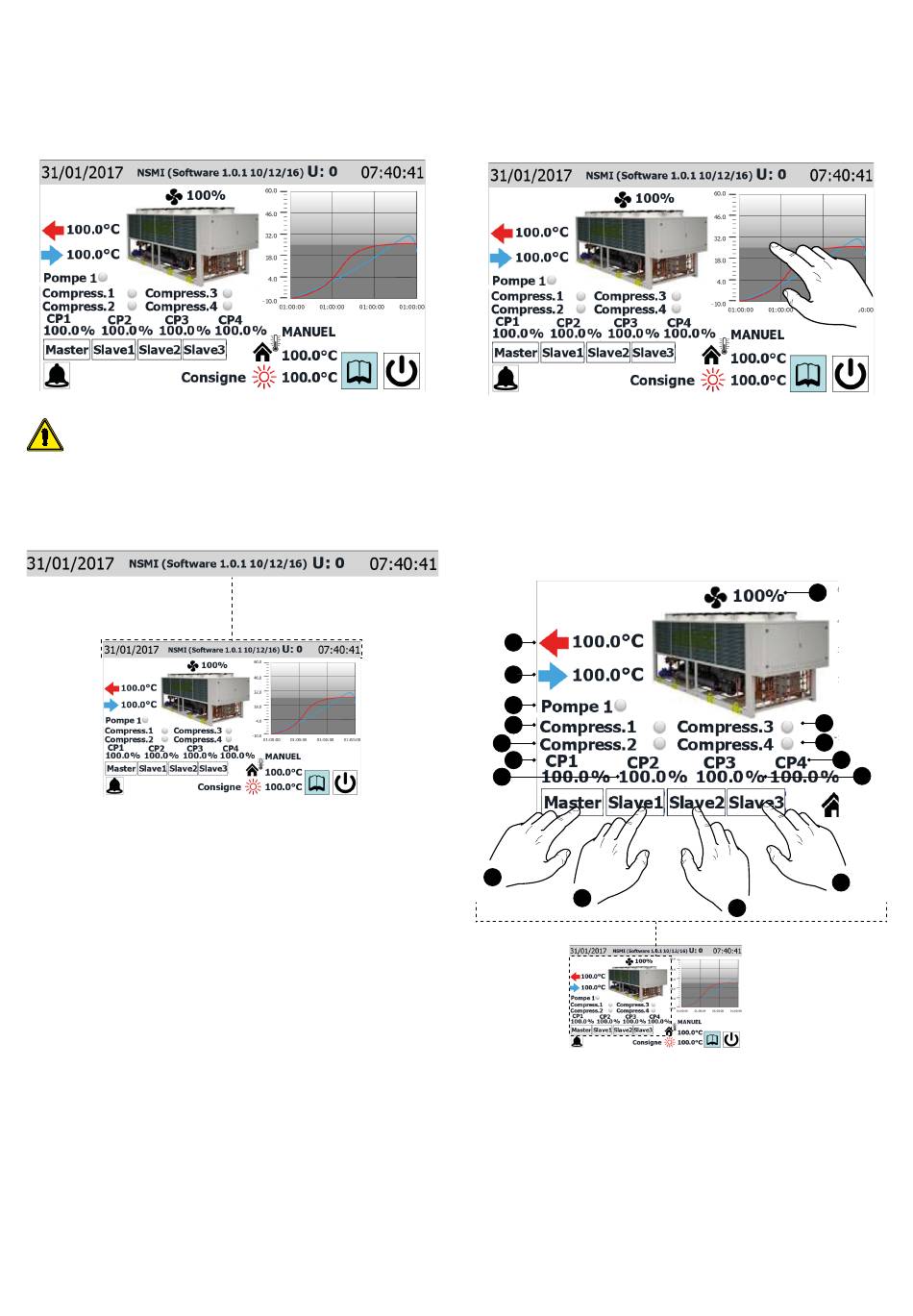

PAGE PRINCIPALE (HOME)
La visualisation standard lors du fonctionnement courant est une fenêtre dénommée
"Home" ; on pourra, sur cette fenêtre, (en fonction du type d'unité configurée), tenir sous
contrôle les principaux paramètres d'exploitation et avoir accès à certaines liaisons directes
vers d'autres menus opératoires ; Sont analysés et explicités, ci-dessous, tous les éléments
pouvant être visualisés et/ou gérés à partir de la fenêtre Home.
ATTENTION: certains affichages sont disponibles uniquement si l'unité en est four-
nie (par exemple les données liées aux unités master/slave).
3.1 DONNÉES INSÉRÉES SUR LA BANDE SUPÉRIEURE
— Donnée imposée sur le système
— Chaine qui indique la version logicielle chargé sur l'unité
— Indique l'unité à laquelle se rapportent les données affichées (U1 = Master, U2 = Slave 1,
U3 = Slave 2, U4 = Slave 3)
— Heure imposée sur le système
Notes:
Les unités présentent deux temporisateurs, l'un intégré au panneau C-touch et l'autre à la
platine de contrôle des unités ; ces temporisateurs peuvent présenter des impositions ho-
raires différentes (visibles sur la page "Configuration de l'horloge" du menu de l' installateur),
afin d'obtenir le marquage horaire des éventuelles alarmes enregistrées dans l'historique ;
il est conseillé de vérifier périodiquement que l'horaire de la carte et l'horaire du panneau
coïncident ; dans le cas contraire, les synchroniser;
Le sigle configuré de l'unité est inséré en usine et ne peut être modifié par l'utilisateur .
3.2 GRAPHIQUE DES TEMPÉRATURES D'ENTRÉE ET DE
SORTIE D'EAU
Le graphique visualisé sur la page principale représente l'évolution des températures de
l'eau en entrée et en sortie de l'unité ; les couleurs des séries dépendent de la modalité de
fonctionnement de l'unité : en rafraîchissement, la série en BLEU représente l'eau en sortie,
alors que la série en ROUGE représente l'eau en entrée ; au contraire, en chauffage, le ROUGE
représente l'eau produite, le BLEU l'eau de retour de l'installation ;
Si l'utilisateur clique sur le graphique, le "menu graphiques" est directement ouvert et l'on
pourra visualiser l'historique des divers graphiques disponibles ; pour retourner sur la page
principale, il faudra passer par la page de sélection des menus et, de là, à la page "Home" ;
3.3 VISUALISATIONS DE L'ÉTAT DE FONCTIONNEMENT DE
L'UNITÉ (DONNÉES EN TEMPS RÉEL)
2
3
4
5
6
9
10
13
14
REMARQUE: De nombreux affichages de cette section sont liés au type d'unité; la présence
d'une ou plusieurs unités gérées selon la logique Master/Slave dépend du type d'unité;
1.
Donnée pourcentage sur la vitesse des ventilateurs
2.
Indique la température de l'eau produite par l'unité (donnée mesurée en temps réel)
3.
Indique la température de l'eau produite par l'unité (donnée mesurée en temps réel)
4.
Cette étiquette apparaît si la pompe de l'unité est active (si l'unité prévoit une pompe)
5.
Cette étiquette apparait si le compresseur 1 est actif
6.
Cette étiquette apparait si le compresseur 2 est actif
7.
Cette étiquette apparait si le compresseur 3 est actif
8.
Cette étiquette apparait si le compresseur 4 est actif
9.
Donnée pourcentage sur la puissance fournie par le compresseur 1
10. Donnée pourcentage sur la puissance fournie par le compresseur 2
1
7
8
12
11
16
15
7
