Crête-mètres à DEL
Si vous voulez calibrer les crête-mètres à DEL, la molette PEAK METER CAL de la face arrière peut être employée. Par défaut,
avec la molette en position centrale (sur son cran), 0 dBFS équivaut à +22 dBu. Tourner la molette dans une direction détermine une
nouvelle valeur pour 0 dBFS depuis +18 dBu (à fond dans le sens antihoraire) à +26 dBu (à fond dans le sens horaire).

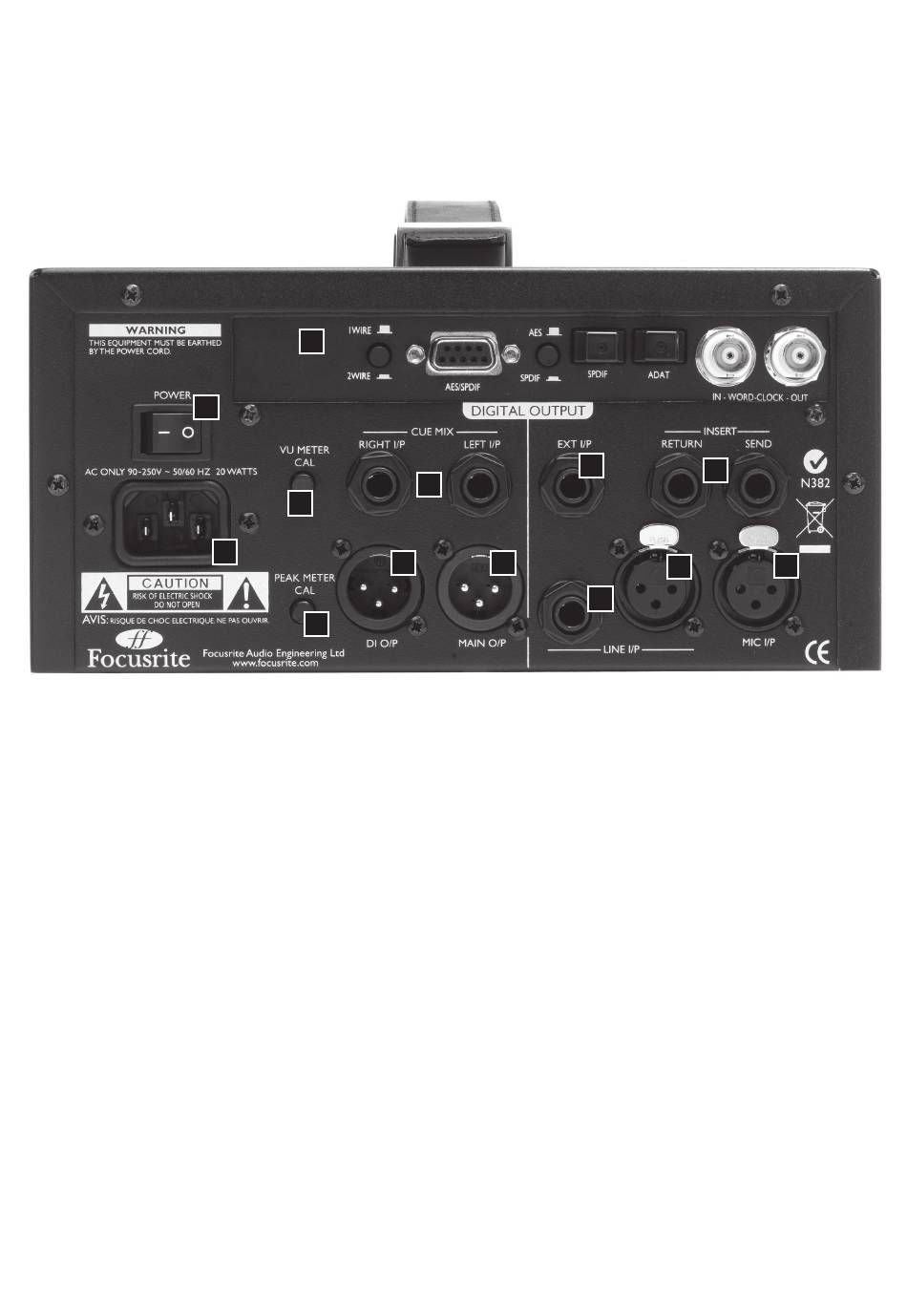

Face arrière
1.
Convertisseur A/N optionnel (carte de conversion numérique)
2.
Entrée microphone (XLR)
3.
Entrée de niveau ligne (XLR)
4.
Entrée de niveau ligne (jack 6,35 mm trois contacts)
5.
Produit le signal d'entrée principal micro/ligne/instrument, tel que déterminé par le commutateur INPUT de la face avant
6.
Produit le signal d'instrument branché en entrée DI de la face avant (que INST soit sélectionné ou non avec le commutateur
INPUT)
7.
Calibre les crête-mètres (voir la section précédente pour des détails)
8.
Transmet (SEND) l'entrée principale de micro/ligne/instrument vers un effet externe et reçoit (RETURN) le signal traité. Le
commutateur INSERT de la face avant doit être activé lors de l'utilisation. Les deux connecteurs sont des jacks 6,35 mm trois
contacts
9.
Permet à un signal mono externe d'être connecté avec un jack 6,35 mm trois contacts, pour l'écoute de contrôle ou la conversion
en format numérique
10.
Permet à un signal stéréo externe d'être connecté à l'aide de deux jacks 6,35 mm trois contacts, procurant un mixage de retour
pour un artiste qui s'enregistre
11.
Calibre le VU-mètre (voir la section précédente pour des détails)
12.
Embase d'alimentation secteur IEC
13.
Interrupteur d'alimentation
8
1
13
11
12
7
10
6
5
9
8
3
4
2
