Entrées analogiques
Les entrées MIC I/P (XLR) et LINE I/P (XLR et jack 6,35 mm trois contacts) peuvent être utilisées pour brancher une source
analogique à l'ISA One. Si un microphone est branché à la prise MIC I/P, l'alimentation fantôme peut lui être fournie en s'assurant
que MIC est sélectionné avec le commutateur INPUT de la face avant puis en activant le commutateur +48V. Si vous n'êtes
pas certain que votre microphone nécessite une alimentation fantôme, référez-vous à son mode d'emploi car il est possible
d'endommager certains microphones (particulièrement les microphones à ruban) en leur fournissant une alimentation fantôme.
Si vous voulez enregistrer un signal de niveau ligne, alors vous avez le choix d'utiliser une prise XLR ou jack symétrique. Une fois le
branchement fait, utilisez simplement le commutateur INPUT de la face avant pour sélectionner LINE (ligne).
Les entrées analogiques restantes sont pour un signal mono externe (EXT I/P) et un signal stéréo (CUE MIX LEFT/RIGHT). Le signal
mono branché en EXT I/P est additionné avec le signal d'entrée principal et envoyé au casque pour écoute et il est également envoyé
indépendamment au second canal du convertisseur optionnel A/N, s'il est installé (voir les sections Options numériques ou Options
d'écoute de contrôle pour de détails). Le signal stéréo reçu par les prises CUE MIX peut être dirigé vers le casque en activant le
commutateur CUE MIX de la face avant (voir la section Options d'écoute de contrôle pour des détails).
Sorties analogiques
Il y a deux sorties analogiques en face arrière de l'ISA One : les prises MAIN O/P (canal 1) et DI O/P (canal 2). Le premier canal
concerne le signal d'entrée principal traité et se sélectionne à l'aide du commutateur INPUT de la face avant. Le second canal est
toujours le signal de l'instrument branché en entrée DI de la face avant.
Insert
Les deux connecteurs INSERT servent à envoyer et ramener le signal principal de micro/ligne/instrument à et depuis un processeur
supplémentaire, comme un compresseur. Reliez le départ SEND à l'entrée du processeur supplémentaire et le retour RETURN
à sa sortie, de préférence avec des câbles symétriques car les deux entrées sont sur jack 6,35 mm trois contacts. Assurez-vous
que le commutateur INSERT est activé en face avant si vous utilisez cette boucle d'insertion, pour que le signal de retour soit
dirigé vers les indicateurs de niveau (avec le commutateur POST INSERT activé), la sortie MAIN O/P et le canal 1 du convertisseur
optionnel A/N (si installé). Pour plus d'informations sur l'emploi de la boucle d'insertion de l'ISA One, voir la section INSERT dans la
présentation de la face avant.
Options numériques
L'ISA One peut être utilisé comme un convertisseur A/N deux canaux de haute qualité pour convertir les signaux analogiques en
divers formats numériques (AES, S/PDIF et ADAT), en installant la carte de sortie numérique optionnelle (ADC). Ce convertisseur A/N
optionnel peut être installé à tout moment dans un ISA One standard. Aucune expertise d'ingénieur n'est nécessaire car la carte peut
être facilement montée par l'utilisateur. Des instructions de montage complètes pour cette option sont incluses avec la carte ADC.
5

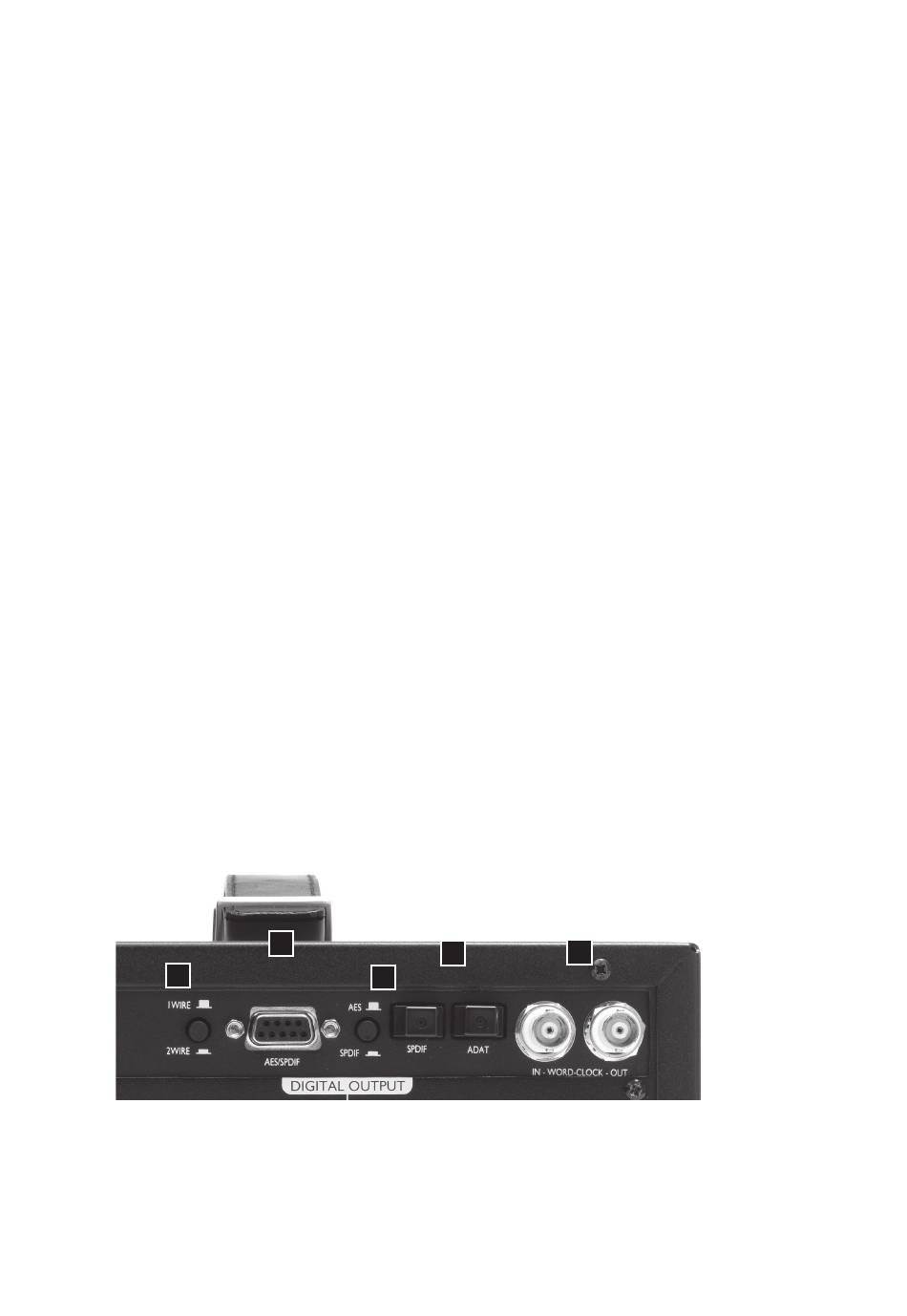

1.
Entrée (In) et sortie (Out) word clock (connecteurs BNC)
2.
Sorties numériques optiques/TOSLink (ADAT et S/PDIF)
3.
Commutateur de sélection AES ou S/PDIF pour la sortie numérique sur 9 broches
4.
Sortie numérique 9 broches (AES ou S/PDIF, selon le réglage du commutateur adjacent)
5.
Sélectionne le mode 1-wire ou 2-wire pour la sortie 9 broches afin de permettre à l'ISA One d'être branché à un équipement
numérique plus ancien
4
2
3
1
9
