- Page 1 Mode d’emploi www.focusrite.com FFFA001524-01...
-
Page 2: Table Des Matières
PerForMaNCeS eT CaraCTériSTiqUeS TeChNiqUeS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18 Garantie et service après-vente RedNet Focusrite ....... . 21 Enregistrement de votre produit . -
Page 3: À Propos De Ce Mode D'emploi

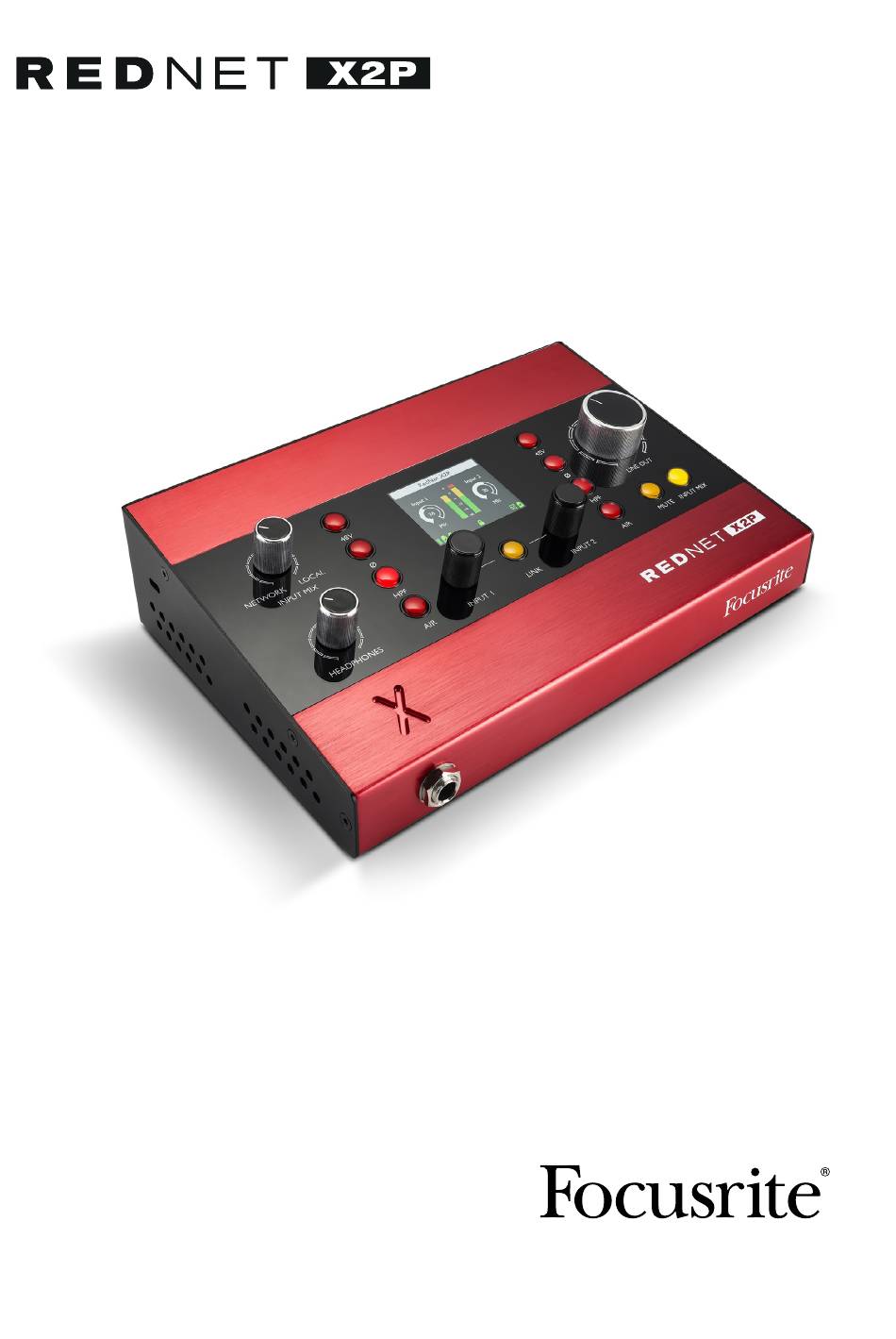

À propos de ce mode d'emploi Ce mode d’emploi s’applique à l’interface Dante et préampli micro RedNet X2P permettant l’écoute de contrôle par sorties ligne stéréo et casque. Il fournit des informations sur l'installation et l'utilisation de l'unité et sur la façon de la connecter à votre système. -
Page 4: Introduction
être couplés, et les canaux sont envoyés aux sorties sous la forme d’un signal stéréo ou d’une sommation mono. La RedNet X2P possède deux sorties ligne sur XLR plus une prise jack 6,35 mm 3 points (TRS) stéréo. Elle offre une conversion numérique/analogique de haute qualité pour un monitoring précis sur des enceintes ou au casque et est conçue pour fournir de hauts niveaux sonores à... -
Page 5: Guide D'installation
GUiDe D'iNSTaLLaTioN Connexions et fonctionnalités de la redNet X2P Face supérieure Potentiomètre de niveau de casque Contrôle le niveau de volume envoyé à la prise casque stéréo. encodeurs de gain des entrées locales Commandes de gain indépendantes pour les entrées locales par les connecteurs mixtes 1 et L’un ou l’autre des encodeurs peut contrôler les deux canaux à... -
Page 6: Commutateur Input Mix
Face supérieure… suite Commutateur input Mix Pressez-le pour envoyer le mixage des signaux réseau et des signaux locaux aux connecteurs XLR de sortie ligne. Lorsqu'il n'est pas activé, les sorties ligne ne reçoivent que le signal venant du réseau. Pressez-le pendant 1,5 seconde pour afficher les signaux de sortie ligne/casque dans les indicateurs de niveau de l’écran LCD. -
Page 7: Écran Lcd
écran LCD Barre d’état Affiche le nom de l'appareil tel que défini dans RedNet Control ou Dante Controller – mis à jour automatiquement. Les noms dépassant l’écran sont tronqués et se terminent par « … ». L'écran affichera également une confirmation de toute action de verrouillage. Les messages seront affichés pendant 3 secondes avant le retour du nom de l’appareil : •... - Page 8 écran LCD… suite Chaque icône peut être éteinte (noire) ou allumée comme suit : Niveau du signal Dante en dB : Rouge : 0 dB Jaune : –6 dB Vert : –42 dB Noir : < –42 dB Verrouillée – s'allume si l'unité est bien verrouillée sur le réseau Préampli verrouillé...
-
Page 9: Face Arrière
L’alimentation fantôme +48 V sera désactivée si un jack 6,35 mm 2 points (TS) est inséré. * Pour des raisons de santé et de sécurité, n'allumez pas la RedNet X2P alors que vous portez un casque qui y est branché. -
Page 10: Caractéristiques Physiques
Les dimensions de la RedNet X2P sont données dans le schéma ci-dessus. La RedNet X2P pèse 1,04 kg et est équipée de pieds en caoutchouc pour la poser sur une table. La plaque de dessous offre un filetage BSW femelle de 3/8" pour monter l'unité sur un pied de micro. -
Page 11: Fonctionnement De La Rednet X2P
RedNet Control. * Il est important de ne pas interrompre la procédure de mise à jour du firmware en éteignant la RedNet X2P ou l'ordinateur sur lequel fonctionne RedNet Control ou encore en déconnectant l'une ou l'autre du réseau. -
Page 12: Verrouillage De La Face Avant
Fonctionnement… suite Verrouillage de la face avant Les commandes de la face avant peuvent être verrouillées pour éviter toute modification accidentelle ; trois modes de verrouillage sont disponibles : « Preamp Control » (commandes de préampli), « Line Out Control » (commandes de sortie ligne) et une combinaison des deux modes. Notez que quand le verrouillage est activé, seules les commandes de face avant sont désactivées –... -
Page 13: Autres Composants Du Système Rednet
électriques, le statut de l’horloge et les connexions réseau primaire/secondaire. Une même RedNet X2P peut faire l’objet d’un maximum de quatre sessions RedNet Control à la fois. Le plugin indiquera si le nombre maximal de sessions possibles a été atteint. -
Page 14: Menu Tools (Outils)
Menu Tools (outils) Cliquer sur l’icône d’outil ouvre la fenêtre des réglages du système : output Line Level Setup – règle le niveau de sortie ligne analogique pour 0 dB FS : • +18 dBu • +24 dBu (réglage d’usine par défaut) Power-up options •... - Page 15 - La valeur par défaut est « Off » - 16 canaux sont disponibles, autorisant un maximum de 16 circuits de contrôle RedNet X2P indépendants - Il n’est pas permis à deux appareils d’être réglés sur le même canal MIDI - La sélection de canal MIDI est sauvegardée dans l’ordinateur, pas dans l’appareil.
-
Page 16: Annexes
aNNeXeS 1 – Brochage des connecteurs Broche Conducteur Cat 6 Poe a Poe B Connecteurs ethernet (Dante) Blanc + Orange Type de connecteur : prise RJ-45 (etherCON) Orange Concerne : NETWORK 1 & 2 Blanc + Vert Bleu Blanc + Bleu Vert Blanc + Marron Marron... -
Page 17: Informations Concernant Air
annexes 2 – informations concernant air Air est le nom que nous donnons à la signature sonore du classique préampli ISA à transformateur. Ce sont nos clients qui ont trouvé ce nom pour décrire simplement l'effet qu'ajoutait le préampli ISA à... -
Page 18: Performances Et Caractéristiques Techniques
PerForMaNCeS eT CaraCTériSTiqUeS TeChNiqUeS entrées microphone / ligne Toutes les mesures sont prises à gain maximal, sauf indication contraire, R = 150 � Plage de gain 0 à 68 dB par paliers de 1 dB Niveau d'entrée maximal > +24 dBu, gain au minimum Impédance d’entrée 6,2 kΩ, symétrisée électroniquement | Mode Air : 2,2 kΩ... -
Page 19: Sortie Casque
Performances et caractéristiques techniques… suite Sortie casque Toutes les mesures sont prises à un niveau de référence de +19 dBm, au gain maximal, R = 600 � Niv. de référence 0 dB FS > +19 dBm Réponse en fréquence 20 Hz – 20 kHz ±0,2 dB DHT + B <... -
Page 20: Voyants/Commandes De Face Supérieure
Performances et caractéristiques techniques… suite Voyants/commandes de face supérieure Écran LCD Affichage combiné d’état et de mesure de niveau Encodeurs 2 encodeurs : entrées locales 1 et 2 Potentiomètres 3 potentiomètres : sortie casque, sortie ligne, mixage réseau/entrées locales 11 commutateurs à LED 2 x 48V, 2 x Ø, 2 HPF, 2 x « AIR », Link (couple le fonctionnement Commutateurs des encodeurs Input), Mute (coupe le son en sortie ligne), Input Mix (envoie le signal mixé... -
Page 21: Garantie Et Service Après-Vente Rednet Focusrite
Un défaut de fabrication se définit comme un défaut de fonctionnement du produit par rapport à ce qui est décrit et publié par Focusrite. Cela ne comprend pas les dommages causés par le transport après achat, le stockage ou une manipulation négligente, ni les dommages causés par une mauvaise utilisation.
