La carte ADC optionnelle peut convertir deux canaux audio indépendants. Le second des deux canaux reçu en entrée de l'ADC
est déterminé par une connexion de la face arrière. Sans signal reçu en prise EXT I/P, le second canal est tiré de l'entrée DI
(instrument) en face avant. Brancher un signal à la prise EXT I/P lui fait remplacer l'instrument comme second canal entrant dans
l'ADC. Le premier canal reste cependant toujours l'entrée principale micro/ligne/instrument sélectionnée par le commutateur
INPUT en face avant. Les crête-mètres à DEL de la face avant peuvent servir à visualiser les niveaux des deux canaux reçus en
entrée de l'ADC.
Les formats numériques disponibles sur l'ADC sont les formats AES, S/PDIF (optique et coaxial) et ADAT™ optique (la sortie ADAT™
peut également fonctionner en mode multiplexé SMUX haute vitesse pour des vitesses de transfert de 96 kHz, mais est coupée en
fonctionnement à 192 kHz). N.B. : si des connexions cinch/RCA/mono (S/PDIF) ou XLR (AES) sont nécessaires, le câble épanoui
correspondant au connecteur type D 9 broches vers cinch/RCA/mono ou XLR est requis (voir ci-dessous).
Fonctionnement de l'interface ADAT™ 24 bits/96 kHz ou S/PDIF 24 bits/192 kHz
La carte fournit des sorties numériques optiques pour les deux canaux d'entrée ADC de l'ISA One, qui fonctionnent sur les
fréquences d'échantillonnage 44,1, 48, 88,2 et 96 kHz (ADAT™) ainsi que 176,4 et 192 kHz (S/PDIF). La carte dispose d'une sortie
"optique" de type ADAT™-et d'une sortie TOSlink S/PDIF. Les câbles en fibre optique ADAT™ sont disponibles auprès de votre
revendeur ou au Royaume-Uni chez Studiospares (tél +44 (0)20 7482 1692) : référence 585-510.
Fonctionnement AES ou S/PDIF 24 bits/192 kHz (9 broches)
La carte propose aussi des sorties aux formats AES et S/PDIF via un connecteur de type D à 9 broches en face arrière. Toute
la gamme des fréquences d'échantillonnage jusqu'à 192 kHz est disponible. Pour accéder aux signaux numériques depuis le
connecteur de sortie de type D à 9 broches, la carte de conversion A/N doit être installée avec un câble de conversion de type D vers
AES ou S/PDIF comme suit :
Câble AES : type D 9 broches vers 4 XLR mâles ; câble S/PDIF : type D 9 broches vers 4 cinch/RCA/
mono mâles

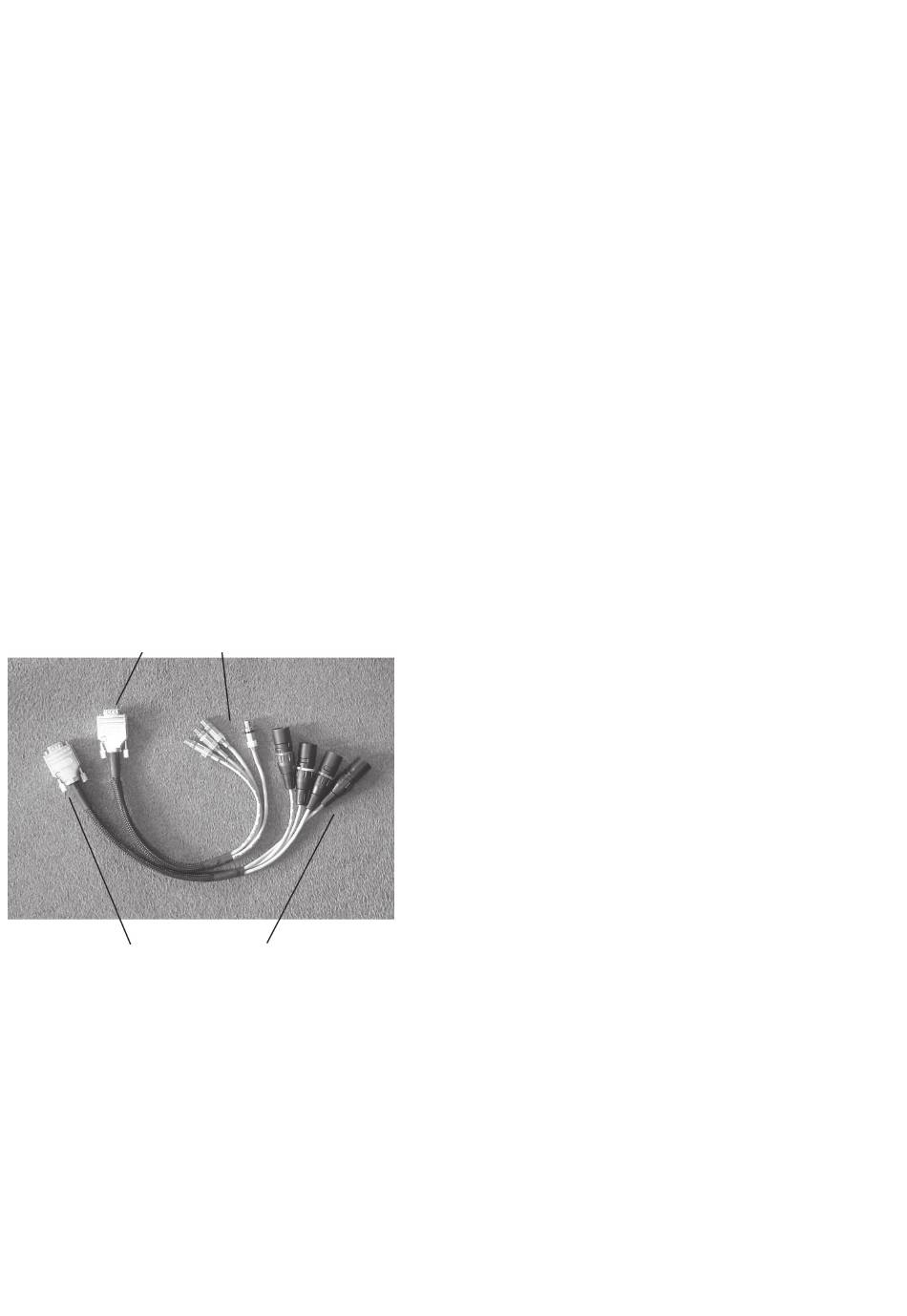

Câble épanoui S-PDIF
Câble épanoui AES
Note : les câbles doivent être achetés séparément. Comme il existe deux options de câble différentes - XLR pour AES et cinch/RCA/
mono pour S/PDIF - ils ne sont pas inclus avec l'option convertisseur A/N. Les câbles Focusrite peuvent être achetés auprès de
votre revendeur. Si vous avez des difficultés à obtenir ces câbles, contactez votre distributeur local référencé à la fin de ce mode
d'emploi.
