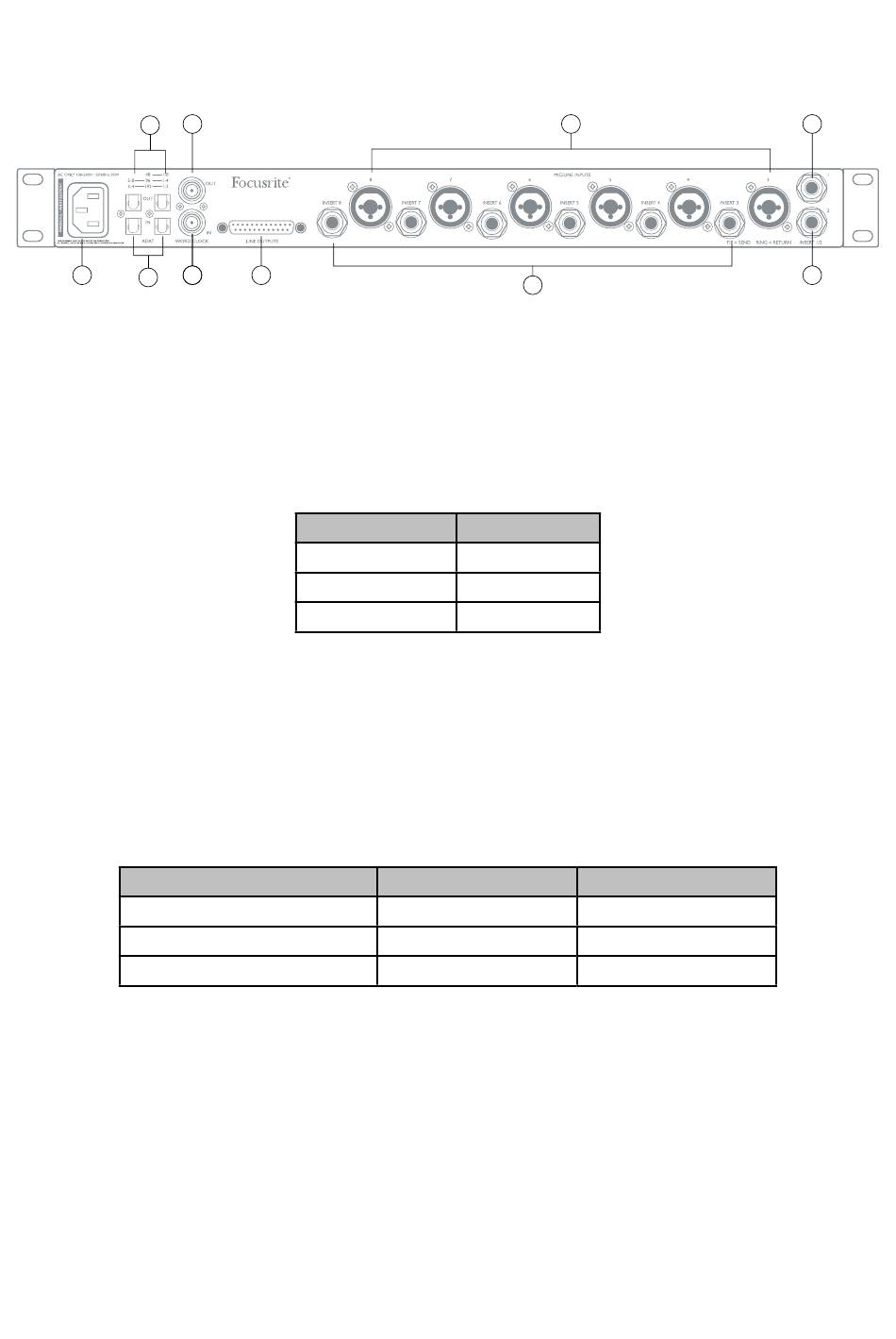

PANNEAU ARRIÈRE
21
18
23
22 22
19
15. MIC/LINE INPUTS 3 à 8 – Prises d'entrée combo (mixtes XLR/jack). Branchez d'autres microphones
ou périphériques à sorties de niveau ligne par XLR ou jack 6,35 mm selon les besoins. Les signaux
de niveau ligne peuvent utiliser des fiches jack TRS (symétriques) ou TS (asymétriques).
16. INSERTS 1 & 2 – deux connecteurs jacks TRS de 6,35 mm qui permettent de brancher des
processeurs matériels externes aux canaux 1 et 2. Les inserts sont activés par les commutateurs
INSERT/AIR [6] et [8] en façade et sont asymétriques. Les connecteurs sont câblés comme suit :
Vous remarquerez que la LED O/L [5] en façade monitore le niveau du signal avant l'envoi de
l'insert, de façon à ce qu'aucun niveau de signal excessif ne soit envoyé à un équipement externe.
17. INSERTS 3 à 8 – 6 connecteurs jacks TRS de 6,35 mm offrant des points d'insert pour les canaux 3
à 8 ; ces connexions sont électriquement identiques à [16].
18. OPTICAL OUT – deux connecteurs TOSLINK servant de sorties numériques à l'appareil. L'utilisation
de ces deux connecteurs varie en fonction de la fréquence d'échantillonnage, comme suit :
Fréquence d'échantillonnage
44,1 / 48 kHz
88,2 / 96 kHz
176,4 / 192 kHz
19. OPTICAL IN – deux connecteurs TOSLINK servant d'entrées numériques à l'appareil quand celui-ci
est utilisé en mode ADAT > LINE. Veuillez noter qu'il ne s'agit PAS d'entrées "numériques" pour les
canaux 1 à 8, et les signaux appliqués au niveau de ces ports ne passent pas par le circuit AIR ;
elles ne sont pas non plus disponibles au niveau des inserts. L'utilisation de ces deux connecteurs
varie en fonction de la fréquence d'échantillonnage, de façon similaire à [18].
6
20
Contacts du jack
Pointe
Anneau
Corps
OUTPUT 1 (port RH)
Canaux 1 à 8
Canaux 1 à 4
Canaux 1 et 2
15
17
Fonction
Départ (sortie)
Retour (entrée)
Masse
OUTPUT 2 (port LH)
Canaux 1 à 8
Canaux 5 à 8
Canaux 3 et 4
16
16
