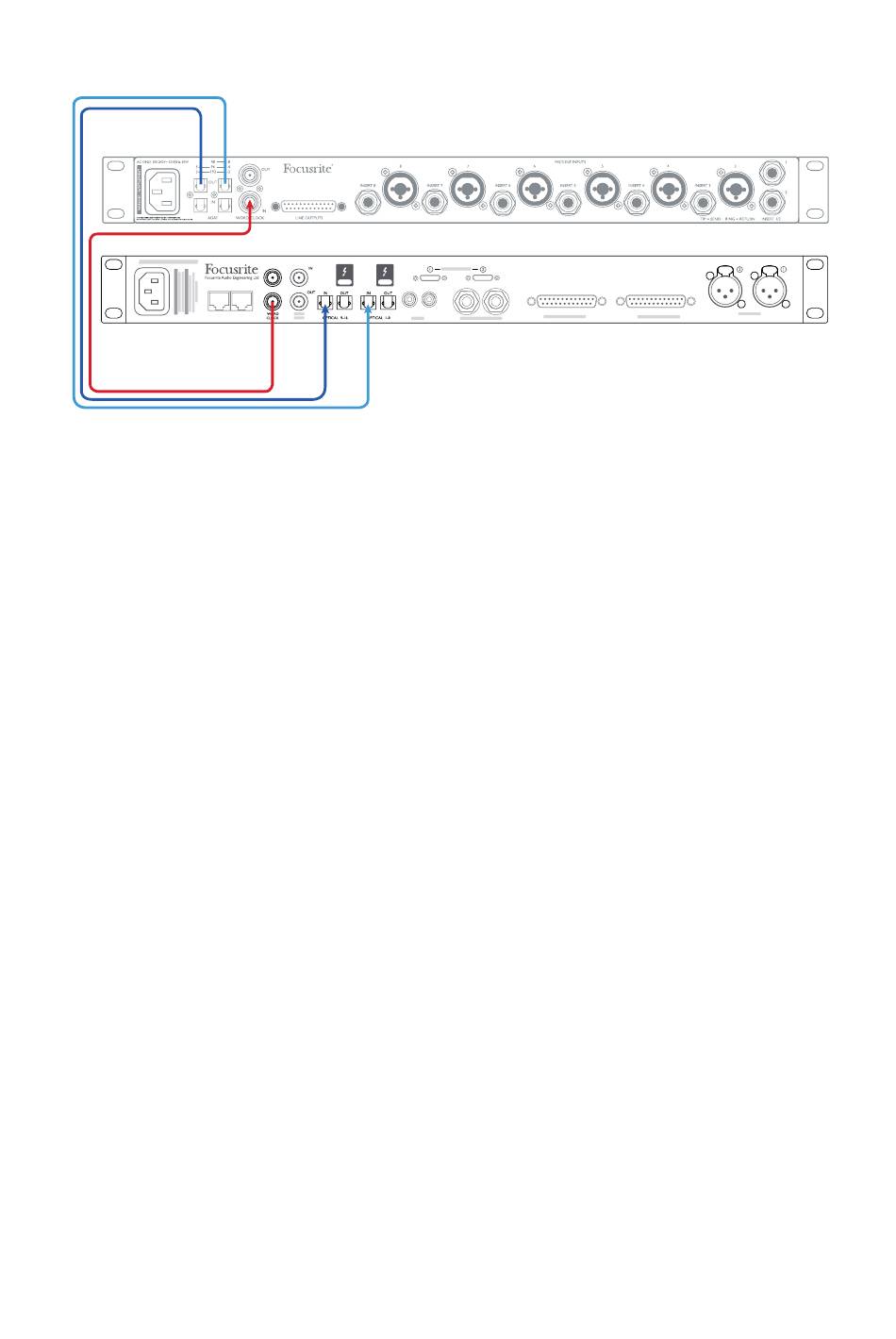

3 . LE CLARETT+ OCTOPRE AVEC LE RED 8LINE – LES MODES SMUX-II ET SMUX-IV
Clarett+ OctoPre
Horloge réglée sur W/Clock via le contrôle en façade
Red 8Line
Horloge réglée sur Interne via le logiciel RedNet Control
Cet exemple illustre une configuration similaire au deuxième exemple, mais en utilisant une interface
audio Focusrite Red 8Line opérant à une fréquence d'échantillonnage de 96 kHz (mode "SMUX-II). Les
fréquences d'échantillonnage des deux appareils doivent être définies à 96 kHz ; vous aurez besoin de
deux câbles optiques transportant chacun quatre canaux audio. La Red 8Line gère la synchronisation.
Cette configuration s'applique également avec une fréquence d'échantillonnage de 192 kHz (mode
multiplexé « SMUX-IV ») ; chaque câble optique véhicule alors deux canaux audio.
La configuration de cet exemple peut également convenir à toute autre interface audio compatible 96/192
kHz ayant deux entrées ADAT et une sortie word clock.
