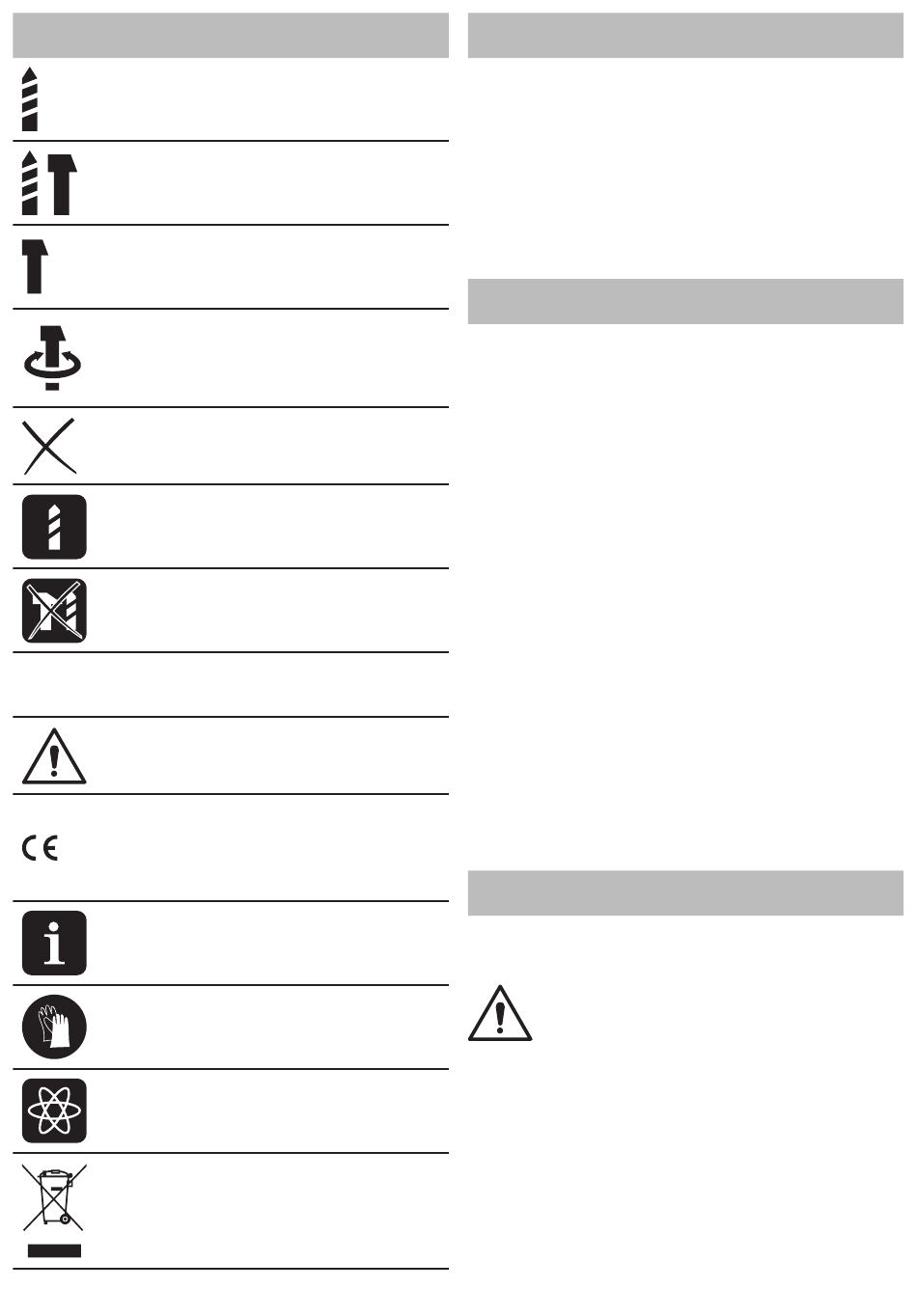

Símbolo
III
Significado
Modo "Perforación"�
Modo "Perforación de im-
pacto"�
Modo "Cincelado"�
Modo especial que permite
la rotación del cincel con el
fin de instalarlo en una posi-
ción cómoda para el funcio-
namiento�
Prohibido�
Modo "Perforación"�
Solamente perfore baldosas
en la tipología de trabajo sin
percusión�
Clase de protección�
Atención� Importante�
Un signo que certifica que
el producto cumple con los
requisitos esenciales de las
directivas de la UE y las nor-
mas armonizadas de la UE�
Información útil.
Use guantes de protección�
Control de la velocidad con-
tinua�
No deseche la herramienta
eléctrica en un recipiente de
basura doméstica�
Designación de la herramienta eléctrica
Las herramientas eléctricas permiten realizar los si-
guientes tipos de trabajo:
• perforación sin impacto (en madera, materiales sin-
téticos, metal);
• perforación de impacto (en ladrillo, hormigón, piedra
natural);
• trabajos de cincelado (ranura de cable canales en
ladrillo, hormigón, piedra, remoción de tejas viejas,
etc�);
• aflojar y ajustar sujetadores roscados.
Componentes de la herramienta
1 Portabrocas SDS PLUS
2 Cubierta para proteger del polvillo
3 Buje de fijación
4 Mango auxiliar *
5 Sujetador *
6 Lámpara LED
7 Tope de profundidad *
8 Selector para cambiar de función
9 Ranuras de ventilación
10 Interruptor de reversa
11 Interruptor de encendido / apagado
12 Bloqueo de la batería *
13 Indicador (estado de carga / protección de la ba-
tería)
14 Batería *
15 Cargador *
16 Mandril portabrocas de corona dentada *
17 Adaptador SDS PLUS *
18 Tornillo *
19 Llave del portabrocas *
20 Indicador (verde) *
21 Indicador (rojo) *
22 Etiqueta del cargador *
* Accesorios
No todos los accesorios fotografiados o descritos
están incluidos en el envío estándar.
Instalación y regulación de los elementos de la
herramienta eléctrica
Antes de ejecutar cualquier procedimiento, centre
el interruptor de reversa 10.
No apriete demasiado los elementos de
ajuste para evitar dañar el hilo.
Empuñadura adicional (ver fig. 1)
Utilice siempre la empuñadura adicional 4 cuando esté
en funcionamiento� La empuñadura adicional 4 se
puede colocar según lo considere cómodo el usuario.
• Afloje la empuñadura adicional 4 según se muestra
en la fig. 1.1.
• Coloque la empuñadura adicional 4 en la posición
deseada (ver fig. 1.2).
• Ajuste la empuñadura adicional 4 según se muestra
en la fig. 1.3.
