REQUISITOS DE CABLEADO ELÉCTRICO
(a) Precauciones con respecto al cableado eléctrico
• Este acondicionador de aire debe instalarse de acuerdo con las normativas de cableado nacionales.
• El producto cumple los requisitos técnicos de EN/IEC 61000-3-3.
• Proporcione una toma de corriente que pueda utilizarse exclusivamente para cada unidad; desconexión
completa significa disponer de una separación de contacto de 3 mm en todos los polos del cableado fijo, de
acuerdo con las normas de cableado.
• Este dispositivo incluye un invertidor. Utilice un disyuntor de derivación a tierra adecuado para su uso con
un invertidor.
• Apriete los cables de corriente y los cables de control interiores/exteriores del interior de la unidad exterior
con abrazaderas de cable. Asegúrese de que no entran en contacto con ninguna de los siguientes elementos:
(1) Motores, cuchillas de ventilador y otros dispositivos o accesorios en movimiento o a alta temperatura
(2) Tubos de refrigerante, tubos de salida de presión u otras piezas del circuito refrigerante
(3) Soportes de instalación u otras piezas afiladas
• Utilice cables de señal para los cables de comunicaciones (cables del mando a distancia y cables de control
interiores/exteriores), identificables como diferentes de los cables de corriente (230 V CA). Además, no
extienda los cables de comunicaciones en paralelo a los cables de corriente.
• Extienda los cables de corriente del aire acondicionado y los cables de comunicaciones a como mínimo 3
metros de distancia de cualquier unidad, antenas, cables de control o cables de corriente de televisores,
radios, equipos estereofónicos, intercomunicadores, ordenadores, procesadores de texto y dispositivos
similares.
Si están a menos de 3 metros de distancia, puede producirse interferencia de ruido eléctrico.
 Ajuste el voltaje antes de realizar una operación de prueba.
Ajuste en la unidad el voltaje de la alimentación que va a
recibir donde se instale.
El voltaje puede ajustarse en 220 V, 230 V o 240 V.

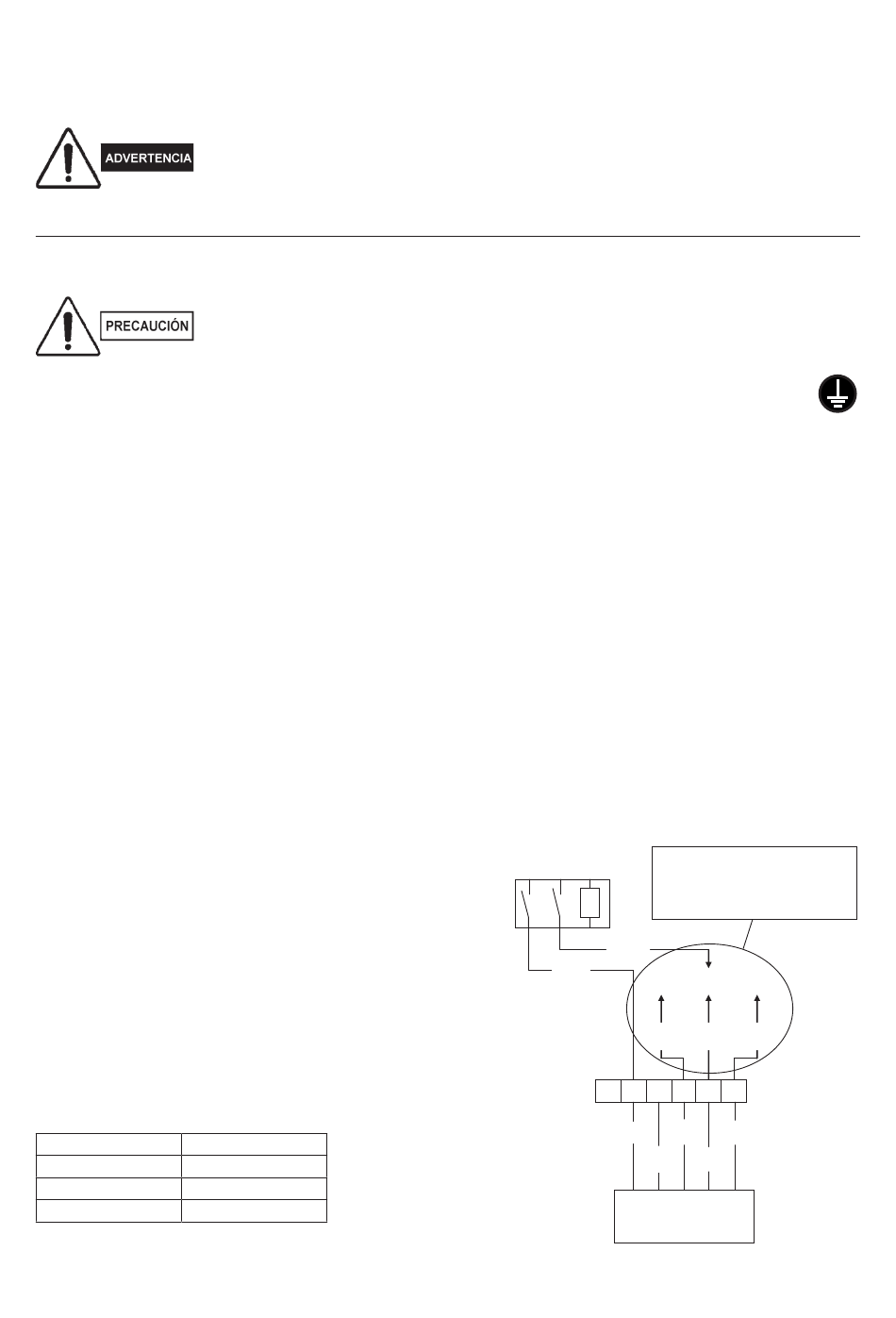

 Ajuste del voltaje
Al ajustar el voltaje, asegúrese de que la fuente de
alimentación no transmita electricidad.
Ajuste el voltaje recolocando el cable rojo que conecta (TB3)
y (52S) en la parte superior de la alimentación del motor
de arranque dentro del cuadro eléctrico, como se muestra
en el diagrama.
Relación entre TB3 y voltaje
Voltaje N.º de terminal
220 V
230 V
240 V
• Utilice un circuito de bifurcación especial para el cableado eléctrico. No comparta el
circuito de bifurcación con ningún otro dispositivo eléctrico. De lo contrario podrían
producirse daños secundarios si el interruptor se dispara.
• Utilice los cables de corriente especificados (tipo y diámetro de cableado) para las
conexiones eléctricas, y conecte los cables bien asegurados. Extienda y apriete bien
los cables de manera que las fuerzas externas o la presión ejercida sobre los cables
no se transmita a sus terminales de conexión. Puede producirse sobrecalentamiento
o incendio si las conexiones o los acoplamientos no están bien asegurados.
• Para cada dispositivo, instale un interruptor de sobrecorriente de la capacidad
designada. Si se instala un interruptor equivocado, existe peligro de incendio como
consecuencia de sobrecalentamiento o cortocircuito.
• Para cada dispositivo, instale un interruptor de derivación a tierra de la capacidad designada.
(Potencia nominal del disyuntor de derivación a tierra: 30 mA, 0,1 s o menos)
La ausencia de un disyuntor de derivación a tierra instalado, puede ocasionar
descargas eléctricas o un incendio.
• La puesta a tierra de protección de la instalación eléctrica será compatible
con los requisitos nacionales y locales de cableado/instalación.
N.º 4
N.º 5
N.º 6
AZUL
BLOQUE DEL
TERMINAL
(TB3)
ES - 2
Recoloque el cable rojo para
hacerlo corresponder con
la alimentación del lugar de
52S
instalación.
ROJO
220V 230V 240V
1 2 3 4 5 6
AZUL AMARILLO NEGRO
MARRÓN ROJO
Alimentación del
motor de arranque
Fig. 1
