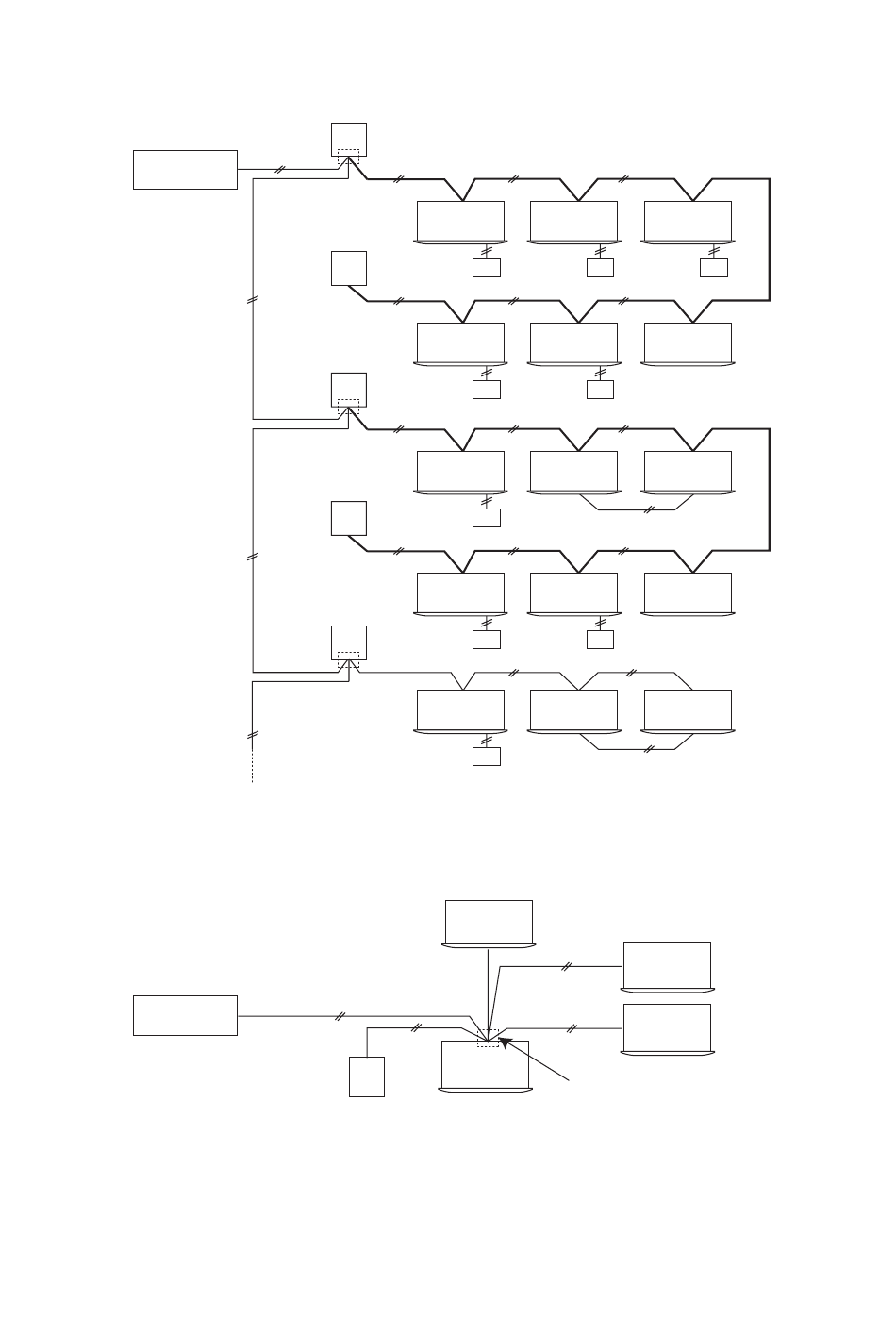

3. Rede de bus que pode exceder 17 pontos de derivação (Fig. 4)
Se o número de pontos exceder 17, reduza o número de pontos de derivação ligando 2 sistemas de
tubagem de refrigerante no único sistema de cablagem, por exemplo.
Controlador do
sistema
4. PROIBIDO: Redes em estrela (Fig. 5)
Controlador do
sistema
Unidade exterior 1
Unidade interior
Unidade exterior 2
Controlador remoto
Unidade interior
Unidade exterior 3
Controlador remoto
Unidade interior
Unidade exterior 4
Controlador remoto
Unidade interior
Unidade exterior 5
Controlador remoto
Unidade interior
Controlador remoto
Fig. 4
Unidade interior
Unidade interior
Unidade exterior
Fig. 5
PT - 4
Exemplo de redução de ramificações das
unidades exteriores 2 e 4
Unidade interior
Unidade interior
Sem controlador remoto
Unidade interior
Sem controlador remoto
Controlo de grupo
Unidade interior
Sem controlador remoto
Unidade interior
Sem controlador remoto
Controlo de grupo
Unidade interior
Unidade interior
Deve ser inferior a quarto linhas
Unidade interior
Unidade interior
Unidade interior
Unidade interior
Unidade interior
