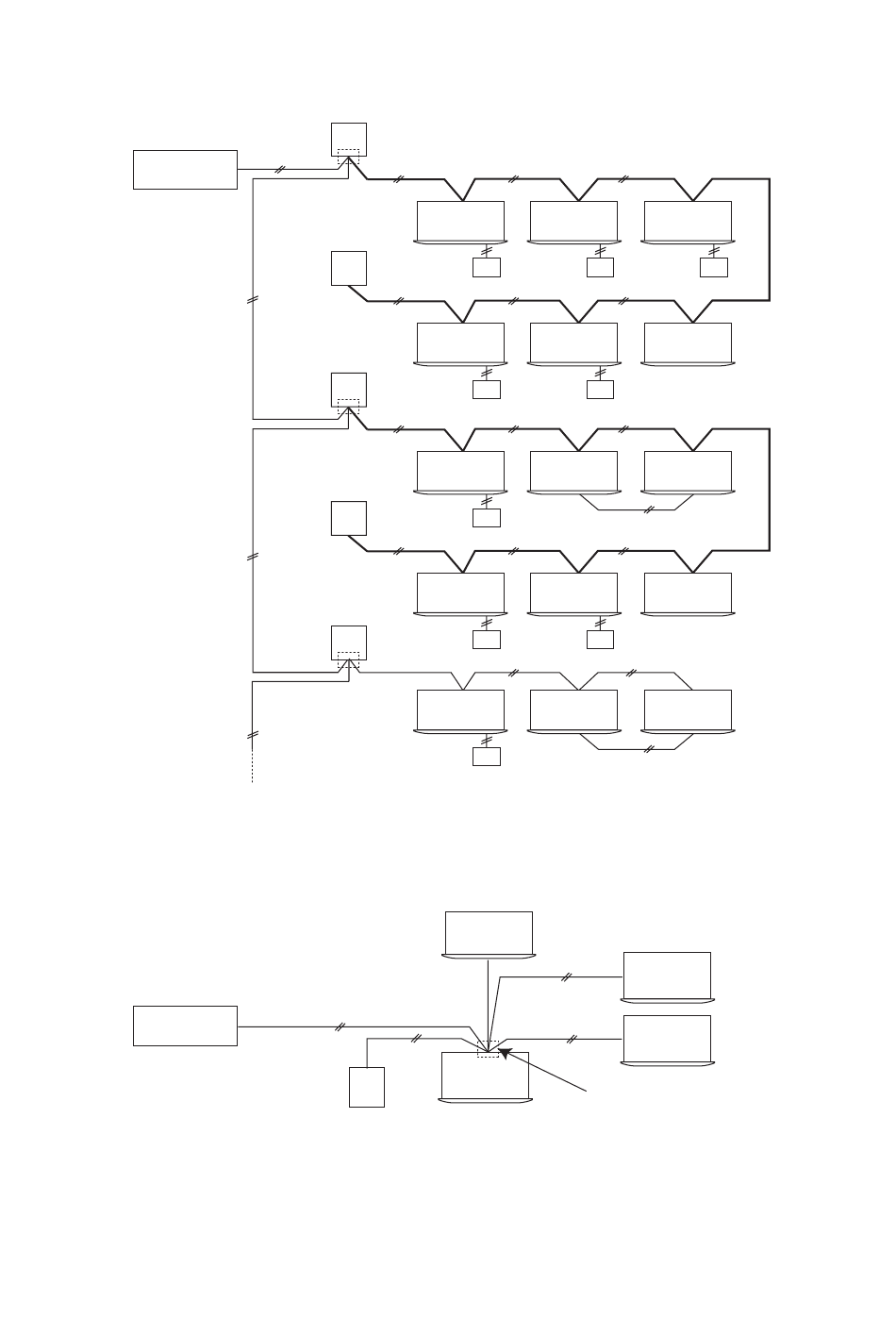

3. Réseau en bus qui peut avoir plus de 17 dérivations (Fig. 4)
Si le nombre de dérivations est supérieur à 17, réduisez, par exemple, le nombre de dérivations en reliant
2 systèmes de tuyaux de fluide frigorigène en un seul système de câblage.
Contrôleur de
système
4. INTERDIT : Réseau en étoile (Fig. 5)
Contrôleur de
système
Unité extérieure1
Unité intérieure
Unité extérieure 2
Contrôleur à distance
Unité intérieure
Unité extérieure 3
Contrôleur à distance
Unité intérieure
Unité extérieure 4
Contrôleur à distance
Unité intérieure
Unité extérieure 5
Contrôleur à distance
Unité intérieure
Contrôleur à distance
Fig. 4
Unité intérieure
Unité intérieure
Unité extérieure
Fig. 5
FR - 4
Exemple de réduction des branches pour les
unités extérieures 2 et 4
Unité intérieure
Unité intérieure
Pas de contrôleur à distance
Unité intérieure
Pas de contrôleur à distance
Commande de groupe
Unité intérieure
Pas de contrôleur à distance
Unité intérieure
Pas de contrôleur à distance
Commande de groupe
Unité intérieure
Unité intérieure
Doit être inférieur à quatre
lignes
Unité intérieure
Unité intérieure
Unité intérieure
Unité intérieure
Unité intérieure
