Schéma De Perçage Du Tableau De Commande Machine (Tcm) - Siemens SINUMERIK 802D sl Instructions De Service
Masquer les pouces
Voir aussi pour SINUMERIK 802D sl:
- Manuel d'utilisation (505 pages) ,
- Manuel de programmation (207 pages) ,
- Mode d'emploi (50 pages)
Table des Matières
Publicité
5.2

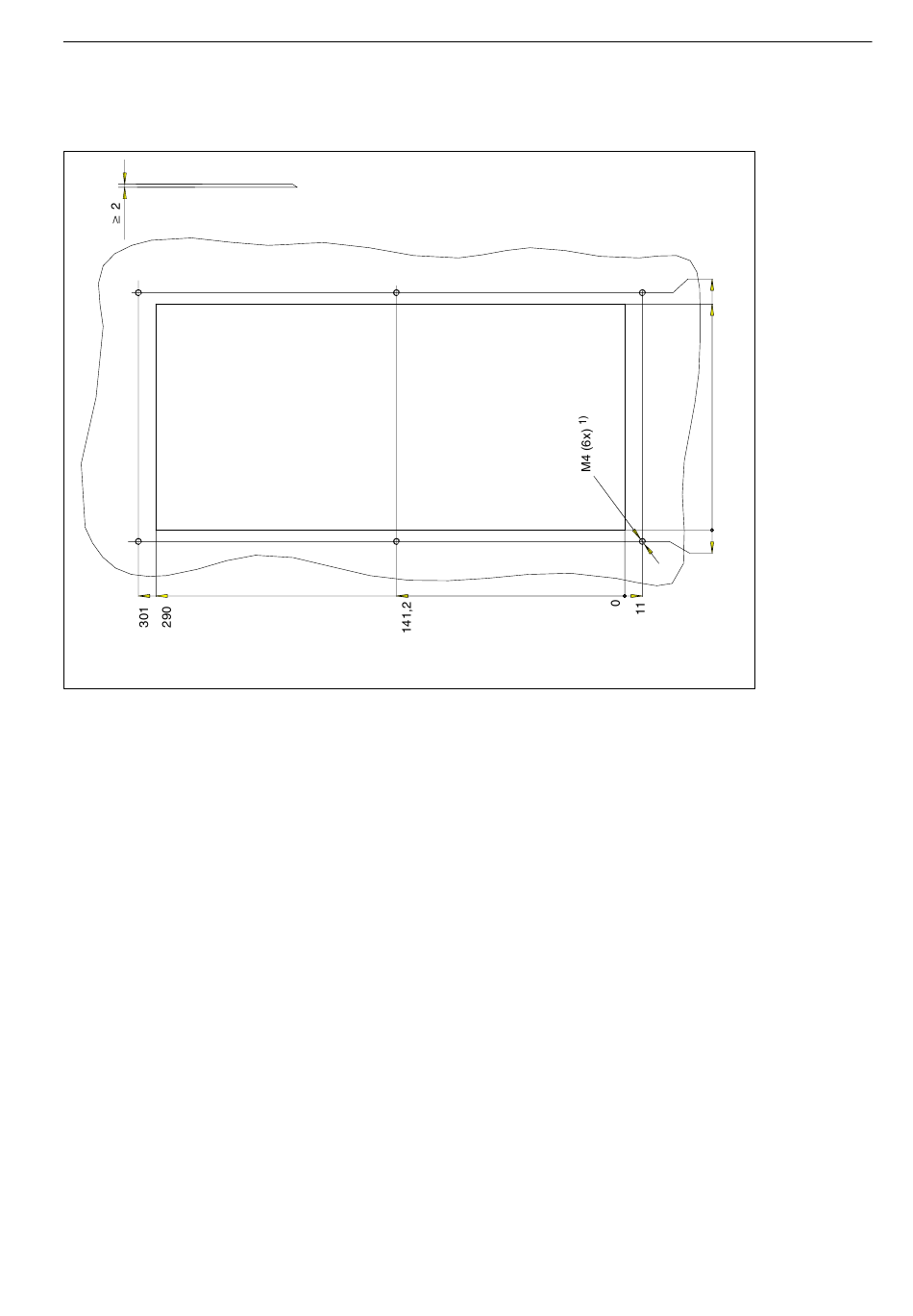

Schéma de perçage du tableau de commande machine (TCM)
1) Ecrou M 4 à sertir ou à riveter ou taraudage M 4 (8x)
Fig. 5-4
Schéma de perçage du tableau de commande machine
SINUMERIK 802D sl Instructions de service (BA), Edition 05/2005
6FC5 397-0CP10-1DA0
Plan d'encombrement et schéma de perçage tableau de commande machine (TCM)
Plans d'encombrement
147
140
0
7
5-43
