Interfaces
4.1
Interfaces de la CNC-pupitre (PCU)
4.1.5
Interface PROFIBUS DP
L'interface PROFIBUS DP permet à la CNC-pupitre (PCU) d'échanger des données avec les
modules de périphérie.
Le protocole PROFIBUS PROFIBUS DP est utilisé pour la communication.
L'interface PROFIBUS DP est paramétrée à une vitesse de transmission de 12 Mbit/s. Cette
vitesse ne peut pas être modifiée. L'utilisation de convertisseurs pour câbles optiques (OLM,
OLP) ou de répéteurs n'est pas autorisée.
La CNC-pupitre fonctionne comme maître.
Brochage du connecteur (femelle)
Désignation :
Type :

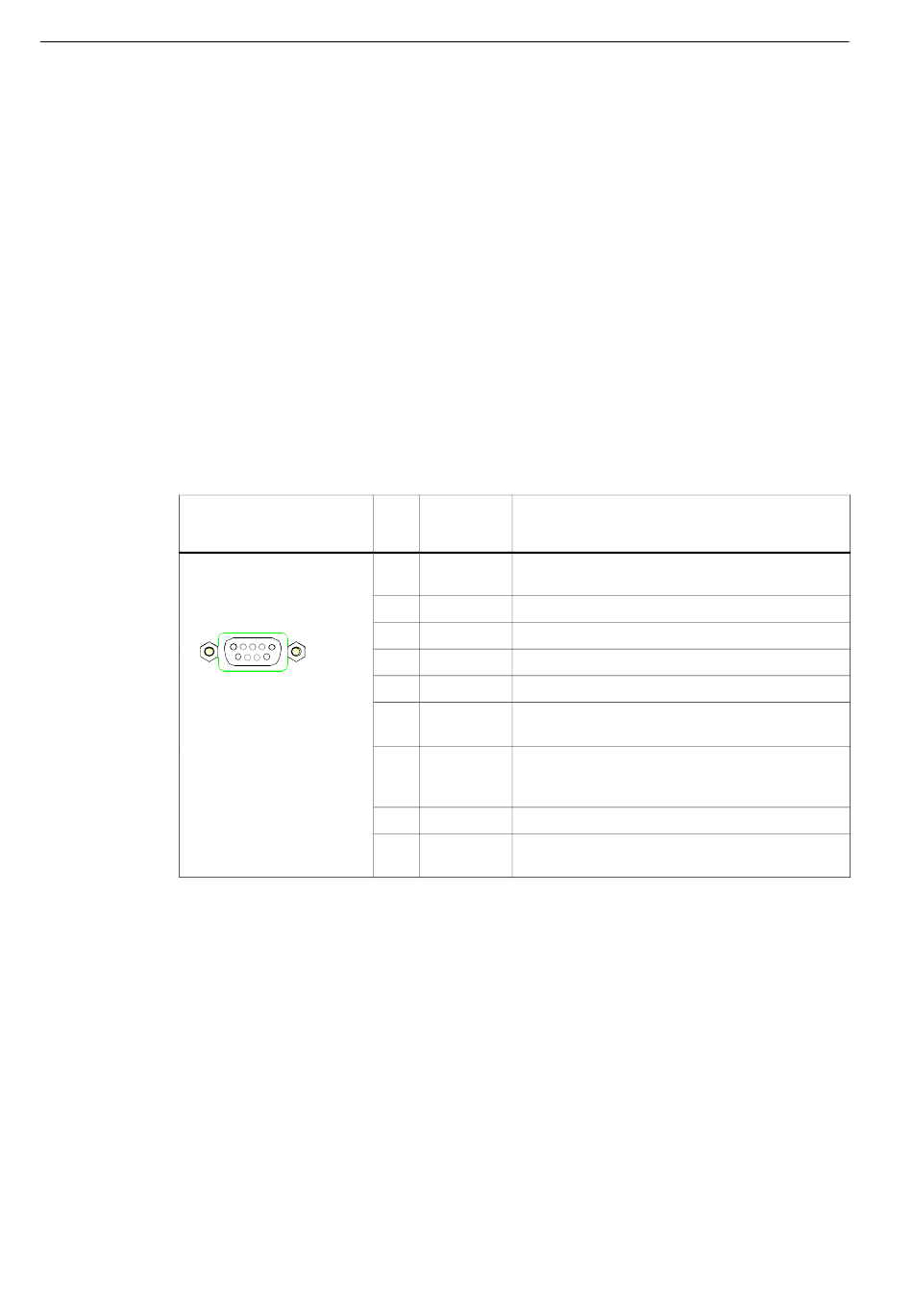

Tableau 4-3
Représentation du connec-
teur,
position de montage et libellé
La CNC-pupitre possède une adresse PROFIBUS DP fixe.
Les adresses des modules de périphérie PP 72/48 doivent être réglées à l'aide des commu-
tateurs multiples S1 (voir chap. 7.12).
4-22
X6
(DP)
connecteur femelle sub D 9 points
Brochage du connecteur (femelle) X6
Bro-
che
1
DP
X6
X6
2
1
3
4
5
9
6
7
8
9
Nom
Non pro-
–
grammée
M24
Potentiel de référence 24 V (télémaintenance)
B
Entrée / sortie de données (RS485)
RTS
Demande d'émettre
M5
Potentiel de référence 5 V
P5
Alimentation 5 V, 90 mA, protégée contre les
courts-circuits
P24
Alimentation 24 V (télémaintenance) 150 mA,
protégée contre les courts-circuits, sans
séparation galvanique
A
Entrée / sortie de données (RS485)
Non pro-
–
grammée
SINUMERIK 802D sl Instructions de service (BA), Edition 05/2005
Description
6FC5 397-0CP10-1DA0
