PORTAILS COULISSANTS
1. CARACTÉRISTIQUES DU PRODUIT
1.1 Utilisation prévue et Secteur d'emploi
ONDA623 a été conçu pour automatiser le mouvement des portails coulissants de MAXI 600 Kg à usage résidentiel ou
de MAXI 400 Kg à usage condominium.
Tout emploi différent n'est pas autorisé par Aprimatic s.r.l.
Prudence
• Il est interdit d'utiliser le produit pour des buts différents de ceux prévus ou abusifs.
• Il est interdit d'utiliser le produit pour des buts différents de ceux prévus ou abusifs.
• Le produit doit être installé seulement avec des accessoires APRIMATIC.
1.2 Risques résiduels
!
Attention
Pendant l'ouverture du portail la zone où l'engrenage de l'actionneur travaille est dangereuse pour n'importe
qui approche imprudemment ses mains ou une partie quiconque de son corps.
!
Attention
L'actionneur ne peut pas être considéré comme une partie de soutien ou de sécurité du portail ; ce dernier doit
être fourni de systèmes indiqués pour le soutien et la sécurité de lui-même.
1.3 Données techniques
!
Attention
• Le poids maximal du portail n'est qu'un paramètre
partial pour déterminer les limites d'emploi, parce qu'il
est fondamental de tenir compte aussi de la fl uidité du
portail même.
Tab. Donnée techniques
Tension d'alimentation monophasée
Puissance maximale absorbée
Courant maximale alimentation
accessoires
Températures de fonctionnement
POIDS MAXIMAL PORTAIL
Motoréducteur avec pignon Z 12
FORCE DE POUSSEE NOMINALE
Motoréducteur avec pignon Z 12
VITESSE VANTAIL NOMINALE
Motoréducteur avec pignon Z 12
Degré de protection
Moteur électrique
Cycles journaliers
1.4

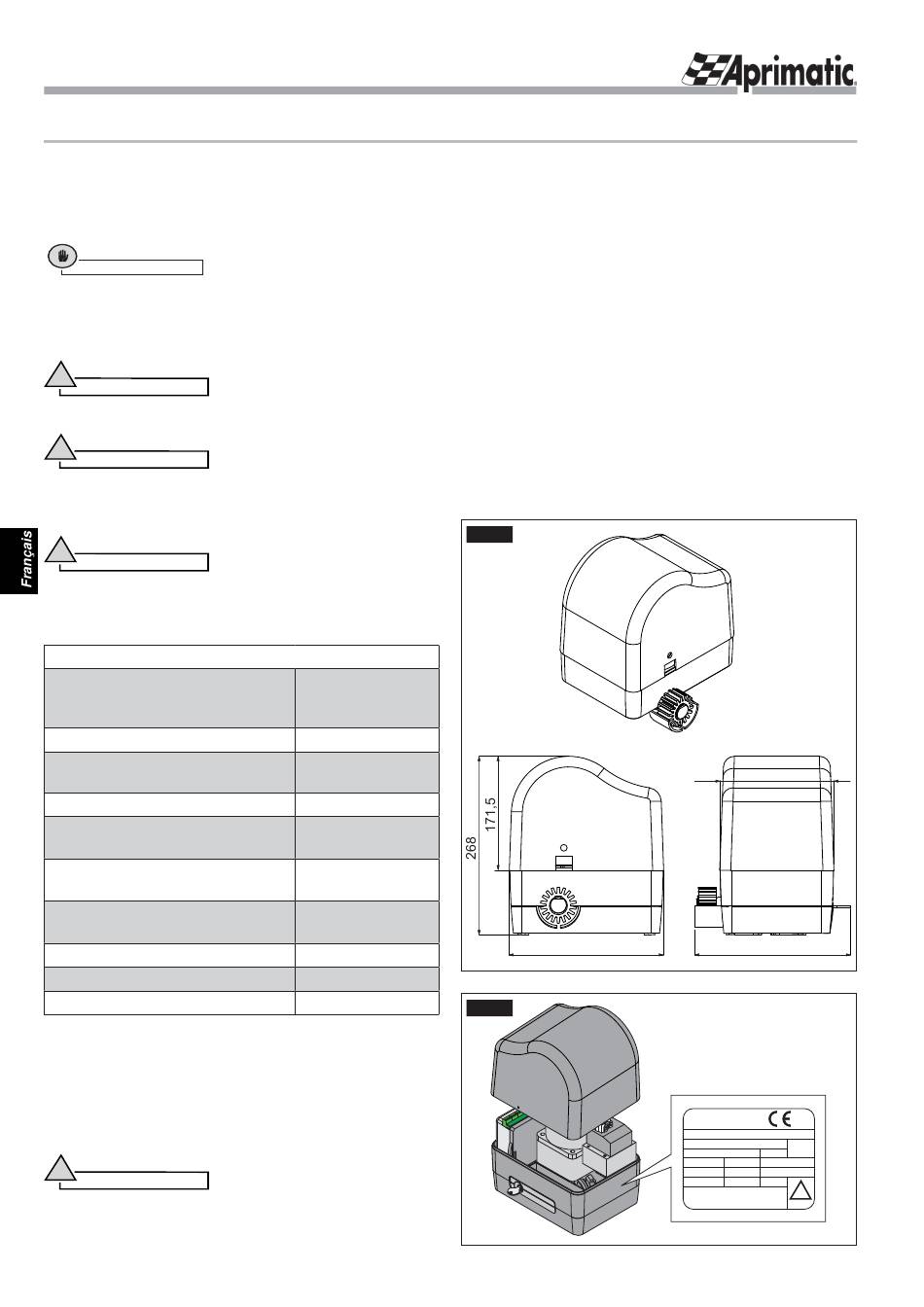

Dimensions d' encombrement

!
Attention
Lors du repérage, l'installateur doit vérifi e que l'espace
près du vantail est suffi sant pour respecter les dimensions
d'encombrement indiquées dans la Fig.1.
Fig
2 3 0 V / 1 1 5 V [ s u r
demande] 50/[60]Hz
± 6%
250W
200 mA
-25 / +55 °C
600 Kg
650 N
10 m/min
IP 44
230 V
100 MAXI
Fig
- 24 -
ONDA 623
.
1
231,86
.
2
171,4
233,6
Aprimatic
S.p.A.
MADE IN ITALY
TYPE : ............................ ONDA 623
C.I. F
xx V xx W xx A
m/min
xxx N / IPxx
!
00P A00000000xxxxxx
