11 Inspection et maintenance

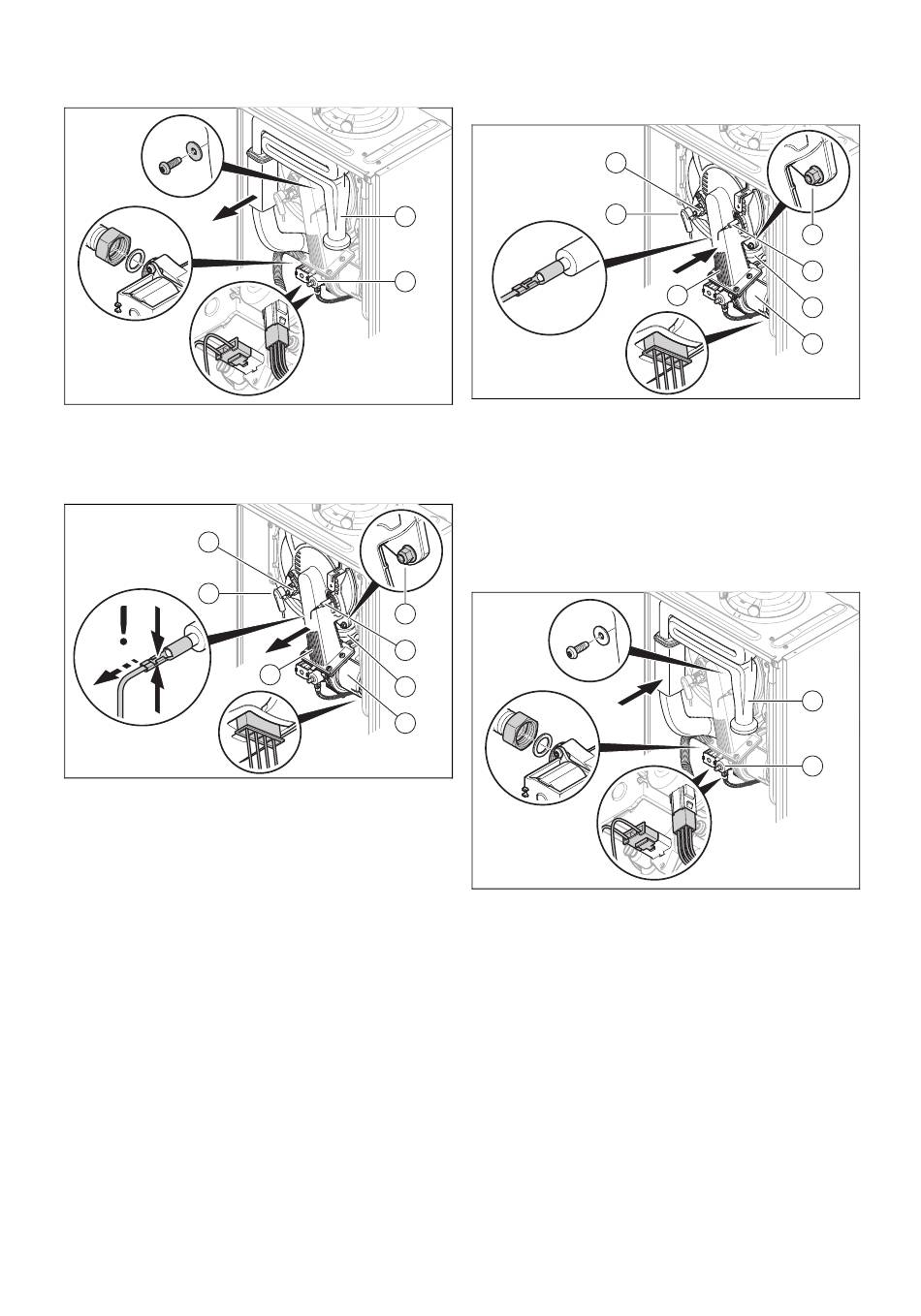

3. Démontez l'habillage avant. (→ page 51)
4. Rabattez le boîtier électrique vers le bas.
5. Dévissez la vis de maintien et retirez le tube d'entrée
d'air (1) du manchon d'aspiration.
6. Dévissez l'écrou-raccord du mécanisme gaz (2).
7. Débranchez les deux connecteurs du mécanisme gaz .
2
1
8. Débranchez les connecteurs du câble d'allumage (1),
de la ligne de terre, de l'électrode d'allumage (2) et de
l'électrode d'ionisation (4).
9. Débranchez le connecteur du moteur du ventilateur (6)
en appuyant sur l'ergot de verrouillage..
10. Dévissez les quatre écrous (3).
11. Retirez l'ensemble du module compact thermique (7)
de l'échangeur thermique (5).
12. Vérifiez que le brûleur et l'isolant thermique du brûleur
ne sont pas endommagés. (→ page 71)
13. Vérifiez que l'échangeur thermique n'est pas endom-
magé.
Résultat:
Échangeur thermique endommagé
▶
Remplacez l'échangeur thermique. (→ page 67)
14. Vérifiez que l'échangeur thermique n'est pas encrassé.
Résultat:
Échangeur thermique encrassé
▶
Nettoyez l'échangeur de chaleur. (→ page 71)
15. Vérifiez que l'isolant thermique de l'échangeur ther-
mique n'est pas endommagé.
Résultat:
Isolant thermique endommagé
70
1
2
3
4
7
5
6
▶
Remplacez l'isolant thermique.
11.3.2 Montage du module compact thermique
2
1
1. Placez le module compact thermique (7) sur l'échan-
geur thermique (5).
2. Serrez les quatre écrous neufs (3) en croix, jusqu'à ce
que la bride de fixation du brûleur repose uniformément
sur les surfaces d'appui.
–
Couple de serrage: 6 Nm
3. Rebranchez les connecteurs du câble d'allumage (1),
de la ligne de terre (2) et de l'électrode d'ionisation (4).
4. Rebranchez le connecteur du moteur de ventilateur (6).
5. Rebranchez les deux connecteurs du mécanisme gaz
(2).
6. Raccordez la conduite de gaz avec un joint neuf. Fixez
le tube de gaz pour éviter qu'il ne se torde.
7. Ouvrez le robinet d'arrêt du gaz.
8. Vérifiez que le produit est étanche. (→ page 63)
9. Vérifiez que la bague d'étanchéité du tube d'entrée d'air
est bien en place.
10. Connectez le tube d'entrée d'air (1) sur le manchon
d'aspiration.
11. Fixez le tube d'entrée d'air avec la vis de maintien.
12. Contrôlez la pression du raccordement du gaz/la pres-
sion dynamique du gaz. (→ page 61)
